v6.08.120 SSND120 - Loi de comportement CHOC_ENDO, en statique non-linéaire.#
Résumé:
Ce test valide en statique non-linéaire la loi de comportement CHOC_ENDO dédiée aux discrets.
Solutions de référence#
Modélisation A#
Chargements#
Le chargement est un déplacement imposé au nœud \(\mathrm{PT}1\) . Le nœud \(\mathrm{PT}2\) est bloqué.
Instant |
Déplacement [m] |
0.0 |
0.00 |
1.0 |
0.08 |
2.0 |
0.20 |
3.0 |
0.58 |
3.5 |
0.08 |
5.0 |
1.00 |
8.0 |
0.20 |
10.0 |
1.50 |
Résultats de référence#
Le déplacement est imposé par le chargement. La vérification se fait en comparant la réponse du discret par rapport aux courbes données dans les paramètres matériaux.
Incertitude sur la solution#
Comparaison graphique entre la réponse et les données matériaux.
Modélisation B#
Chargements#
Le chargement est un déplacement imposé au nœud \(\mathrm{PT}1\) , c’est le même que celui de la modélisation \(A\) . Le nœud \(\mathrm{PT}2\) est bloqué.
Résultats de référence#
Le déplacement est imposé par le chargement. La vérification se fait en comparant la réponse du discret par rapport aux courbes données dans les paramètres matériaux.
Incertitude sur la solution#
Comparaison graphique entre la réponse et les données matériaux.
Modélisation A#
Caractéristiques de la modélisation#
Pour le 1er calcul le pas de temps pour la discrétisation du chargement est de \(0.1\mathrm{s}\) (■). Pour le 2nd calcul le pas de temps est de \(0.005\mathrm{s}\) (─), soit 20 fois plus petit.
Les raideurs sont constantes.
Grandeurs testées et résultats#
Les grandeurs testées sont le déplacement venant du chargement, l’effort existant dans le discret ainsi que la variable de plasticité cumulée.

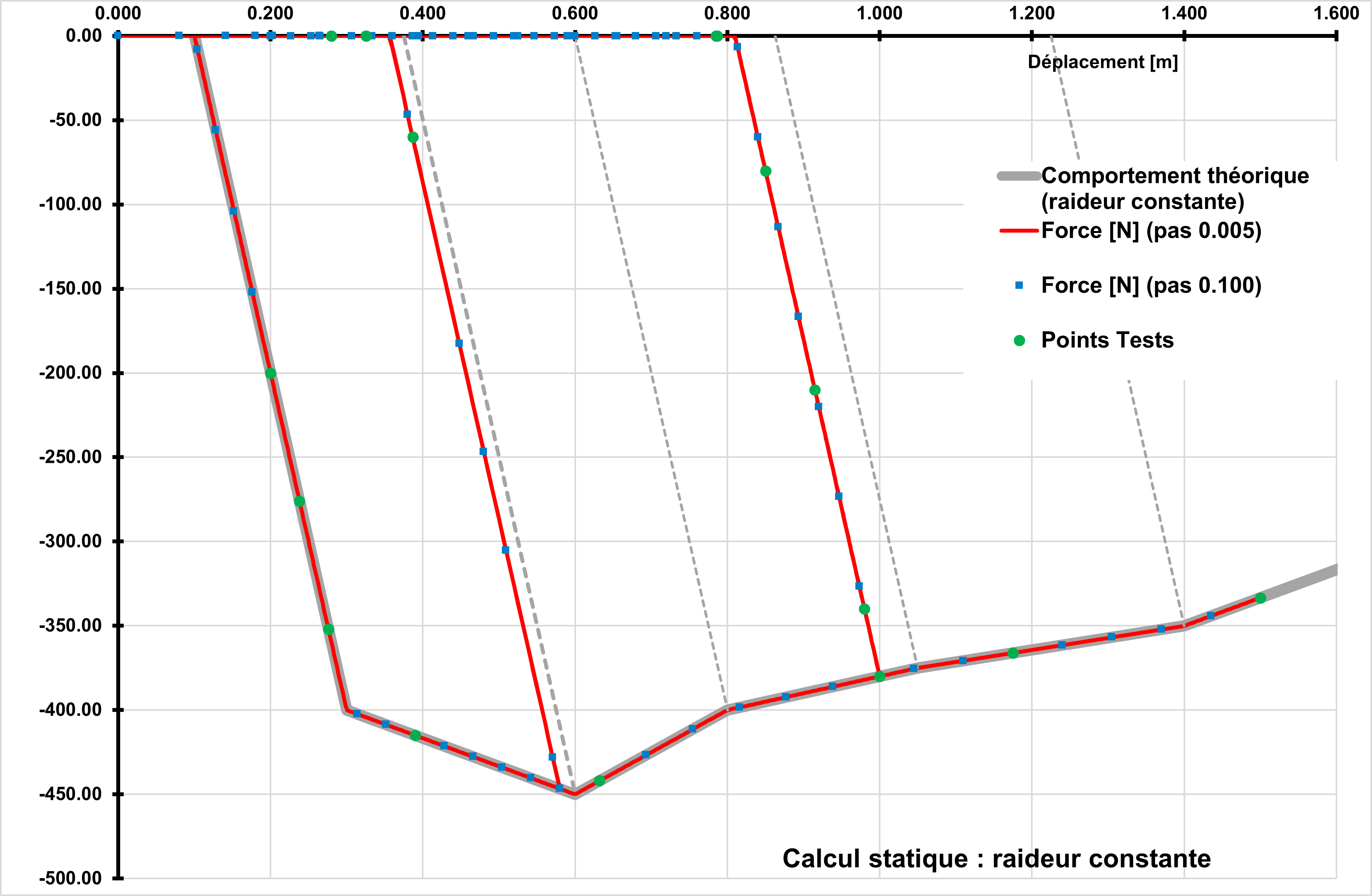

La figure ci-dessous présente les courbes issues des 2 simulations. A ces résultats sont superposés les courbes issues des paramètres matériaux. Les décharges en pointillés ( - - - - ) correspondent aux raideurs définies dans les paramètres du matériau.
Les points (●) correspondent aux tests réalisés dans le fichier de commandes.
Modélisation B#
Caractéristiques de la modélisation#
Pour le 1er calcul le pas de temps pour la discrétisation du chargement est de \(0.1\mathrm{s}\) (■). Pour le 2nd calcul le pas de temps est de \(0.005\mathrm{s}\) (─), soit 20 fois plus petit.
Les raideurs sont variables.
Grandeurs testées et résultats#
Les grandeurs testées sont le déplacement venant du chargement, l’effort existant dans le discret ainsi que la variable de plasticité cumulée.

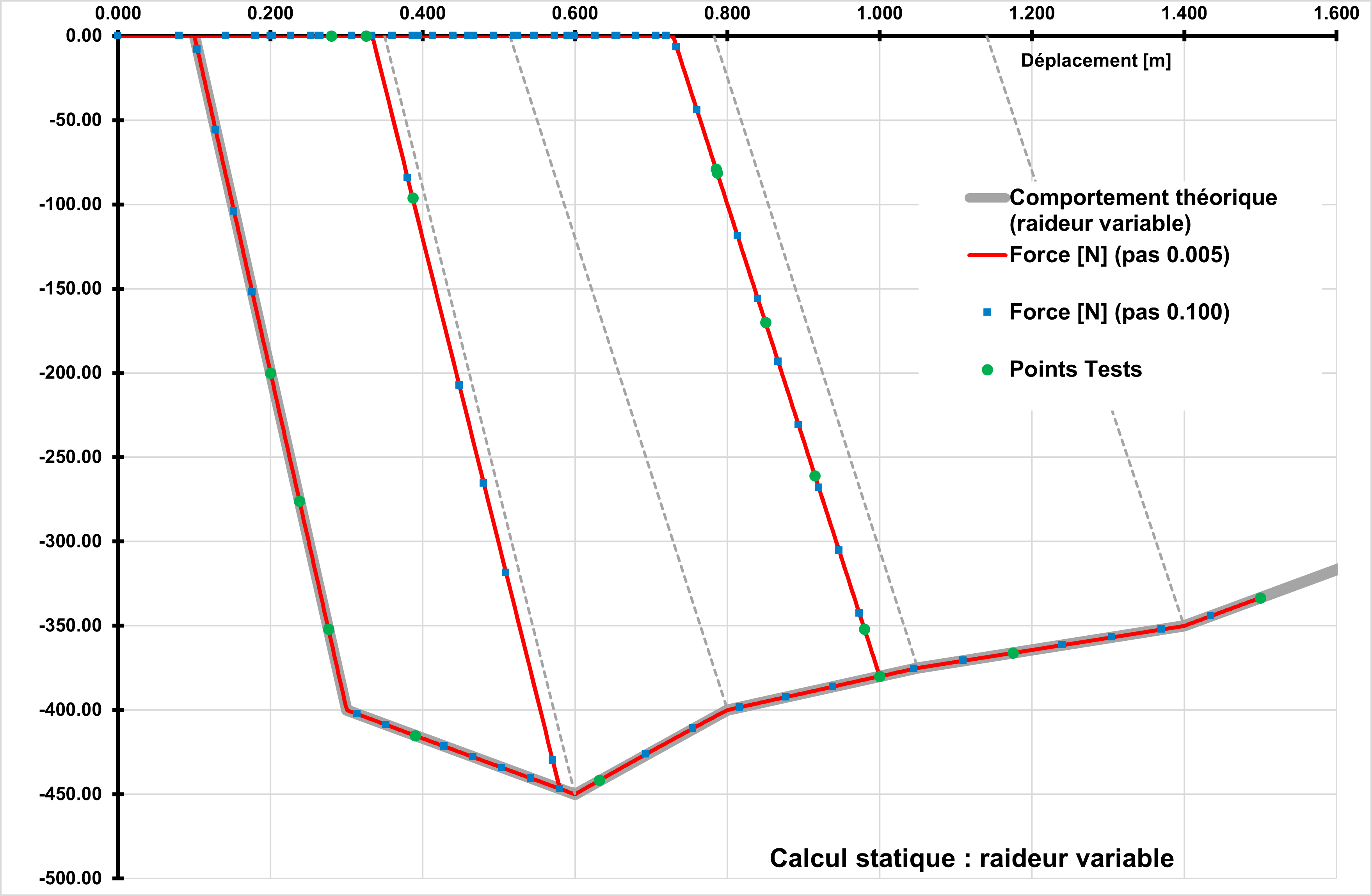

La figure ci-dessous présente les courbes issues des 2 simulations. À ces résultats sont superposés les courbes issues des paramètres matériaux. Les décharges en pointillés ( - - - - ) correspondent aux raideurs définies dans les paramètres du matériau.
Les points (●) correspondent aux tests réalisés dans le fichier de commandes.
Synthèse des résultats#
On trouve les résultats attendus.
