v3.01.003 SSLL03 - Poutre élancée sur 3 appuis

Résumé:

Le test statique en élasticité linéaire sert à valider les éléments de poutre droite POU_D_T et DIS_T.

Ce cas test concerne une poutre élancée sur 3 appuis.

On teste les réactions d’appuis et moments de flexion ainsi que la flèche en comparant des résultats de simulation avec la solution de référence AFNOR (ref. [1]) ainsi que ceux obtenus avec le logiciel Pipestress.

Modélisation A

Caractéristiques de la modélisation

Éléments POU_D_T , DIS_T

Caractéristiques du maillage

Nombre de nœuds	Nombre d’éléments
10	9

Tableau 2.2-1

Grandeurs testées et résultats

Point	Grandeur et unité	Valeur AFNOR	Valeur Pipestress	Valeur Aster	Écart Aster-AFNOR (%)
20	Réaction verticale (N)	21 000	21 000	21013.91236363	0.1(*)
20	M-Moment fléchissant(N.m)	63 000	63 000	63050.08450909	0.1(*)
20	v-flèche (mm)	-10	-10	-10.00662493506	0.1(*)

Tableau 2.3-1

(*): la valeur de l’écart de 0,1% étant la valeur par défaut pour la vérification par l’opérateur TEST_RESU est indiquée quand l’écart réel est plus petit que celle par défaut.

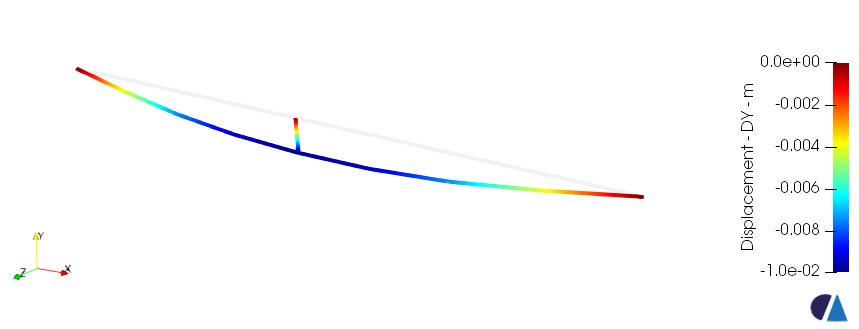

Déplacement

Figure 2.4-1

Synthèse des résultats

Les résultats montrent le bon fonctionnement des éléments POU_D_Tdanscas-test concernantune poutreélancée sur 3 appuis .
