v3.01.006 SSLL06- Arc mince encastré en flexion plane

Résumé:

Le test statique en élasticité linéaire sert à valider les éléments de poutre droite POU_D_T.

Ce cas test concerne un arc mince encastré en flexion plane.

On teste les déplacements et rotations en comparant des résultats de simulation avec la solution de référence AFNOR (ref. [1]) ainsi que ceux obtenus avec le logiciel Pipestress.

Modélisation A

Caractéristiques de la modélisation

Éléments POU_D_T.

Caractéristiques du maillage

Nombre de nœuds	Nombre d’éléments
118	117

Tableau 2.2-1

Grandeurs testées et résultats

Point	Grandeur et unité	Valeur AFNOR	Valeur Pipestress	Valeur Aster	Écart Aster-AFNOR(%)
10	u-flèche (mm)	379.1	379.087	379.07619112538	0.1(*)
10	v-flèche (mm)	241.7	241.74	241.740100389096	1.659098E-02
10	:math:`theta ` -rotation(rad)	0.1654	0.16539276	0.165390795765838	0.1(*)

Tableau 2.3-1

(*): la valeur de l’écart de 0,1% étant la valeur par défaut pour la vérification par l’opérateur TEST_RESU est indiquée quand l’écart réel est plus petit que celle par défaut.

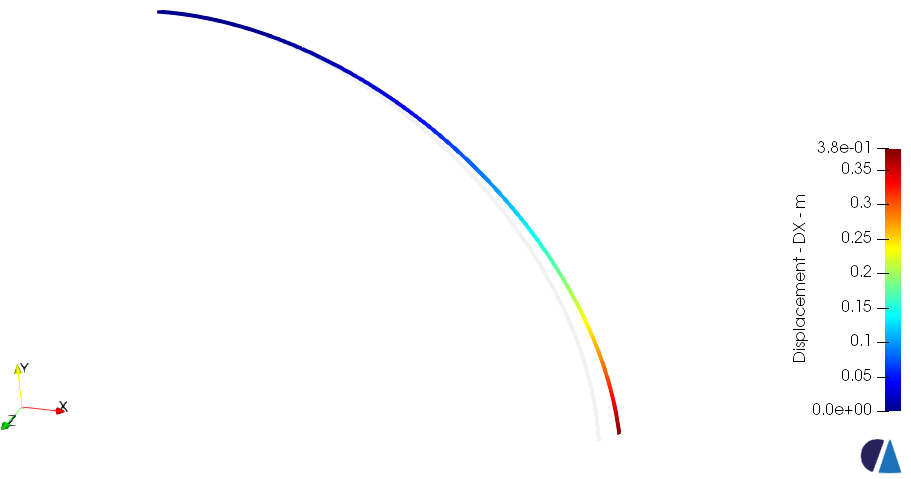

Déplacement

Figure 2.4-1

Synthèse des résultats

Les résultats montrent le bon fonctionnement des éléments POU_D_Tdanscas-test concernantun arc mince encastré en flexion plane .
