v1.01.286 ZZZZ286 – Validation du déplacement imposé sur une arête#
Résumé
Ce test a pour but de valider l’affectation d’un chargement de type déplacement sur une arête d’une structure. Il permet de qualifier le mot-clé ARETE_IMPO de l’opérateur AFFE_CHAR_MECA.
On teste les déplacements en certains nœuds du maillage selon que l’on a soumis la structure à un chargement produit par ARETE_IMPO ou par un chargement équivalent.
Solution de référence#
Méthode de calcul utilisée pour la solution de référence#
Les déplacements obtenus à partir des conditions de chargement 1.3.1.1 (ou 1.3.2.1) sont la référence aux tests effectués sur les déplacements obtenus à partir des conditions de chargement 1.3.1.2 (ou 1.3.2.2).
Modélisation A#
Caractéristiques de la modélisation#
Éléments finis 3D
Caractéristiques du maillage#
Nombre de nœuds : 286
Nombre de mailles et type : 62 SEG2, 186 TRIA3, 1041 TETRA4

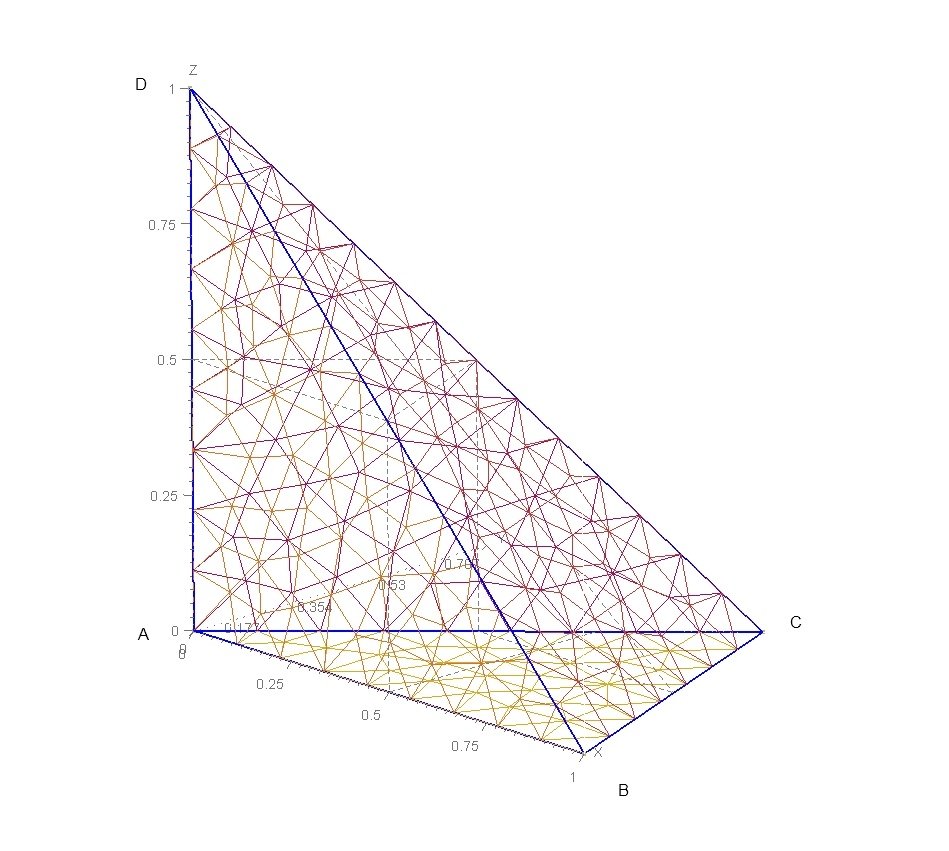

Tableau 3.2-1: Représentation du maillage
Grandeurs testées et résultats#
Identification |
Type de référence |
Valeur |
Tolérance |
\(\mathrm{DX}\) au nœud \(A\) (conditions de chargement 1.3.1.2) |
“AUTRE_ASTER” |
11.2562 |
0.001% |
\(\mathrm{DY}\) au nœud \(A\) (conditions de chargement 1.3.1.2) |
“AUTRE_ASTER” |
4,9688 |
0.001% |
\(\mathrm{DZ}\) au nœud \(A\) (conditions de chargement 1.3.1.2) |
“AUTRE_ASTER” |
0.0 |
0.001% |
\(\mathrm{DX}\) au nœud \(D\) (conditions de chargement 1.3.2.2) |
“AUTRE_ASTER” |
0.443218 |
0.001% |
\(\mathrm{DY}\) au nœud \(D\) (conditions de chargement 1.3.2.2) |
“AUTRE_ASTER” |
0.182208 |
0.002% |
\(\mathrm{DZ}\) au nœud \(D\) (conditions de chargement 1.3.2.2) |
“AUTRE_ASTER” |
-1.00511 |
0.001% |
Tableau 3.3-1 : Résultats
Synthèse des résultats#
Les résultats sont très bons (erreur max inférieure à \(0.002\text{\%}\) ).
L’équivalence des chargements est donc validée. Le mot-clé ARETE_IMPO de l’opérateur AFFE_CHAR_MECA est opérationnel.
