d9.07.01 Descriptif informatique de IMPR_RESU

Résumé :

Ce document est un descriptif informatique de la commande IMPR_RESU, dont le rôle est d’imprimer les résultats de Code_Aster dans différents formats.

On trouve la liste des principales routines utilisées par la commande, ainsi qu’un bref résumé de leurs fonctionnalités.

On décrit les particularités de l’impression des résultats au format I-DEAS, ainsi que le format des « datasets » constituant le fichier universel IDEAS.

Structure du fichier universel IDEAS

La structure globale d’un fichier universel IDEAS se présente sous forme de datasets caractérisés par leur numéro.

Chaque dataset est encadré par la ligne « -1 »:

• 1

n° dataset - - - - 1 - 1 n° dataset - - - - 1

Chaque dataset contient un type particulier d’informations (coordonnées des nœuds, connectivités des mailles, résultats aux nœuds, …), et est caractérisé par un numéro et une structure informatique propre.

Cependant, les numéros de dataset et leur structure informatique ne sont pas figés et peuvent varier d’une version à une autre.

La commande IMPR_RESU permet d’imprimer des maillages, et des résultats aux nœuds ou par éléments, et ceci, aux choix de l’utilisateur, en version4 ou 5 de IDEAS.

De ce fait, le nombre de datasets écrits par la commande IMPR_RESU est réduit:

Version 4	Version 5
151	151	Titre
775	775	Propriétés des poutres
15		Coordonnées des nœuds en simple précision
	781	Coordonnées des nœuds en double précision
71	780	Connectivité des mailles
752	752	Groupes de nœuds et de mailles
55	55	Résultats aux nœuds (cham_no)
56	56	Résultats par éléments (cham_elem au point de Gauss)
57	57	Résultats aux nœuds par éléments (cham_elem aux nœuds)

Dataset 151 : Titre

• 1

151 % Titre Aster Vxx.xx.xx du date resultat du dateur (A80) 1ère ligne du titre Aster (A80) 2ème ligne du titre Aster (A80) ligne blanche (A80) 4ème ligne du titre Aster (A80) 5ème ligne du titre Aster (A80) 6ème ligne du titre Aster (A80) - 1

Ce dataset est toujours le premier dataset écrit dans les fichiers universels IDEAS générés par la commande IMPR_RESU.

Dataset 775 : Propriétés des poutres

Ce dataset est obligatoire lorsque le maillage comporte des éléments de type poutre, et figure alors juste après le dataset151.

• 1

775 % Propriétés bidon section poutres 1 0 0 (3I10) BEAM1 0. 0. 0. 0. 0. 0. (6(1PE13.6)) 0. 0. 0. 0. (4(1PE13.6)) 0. 0. 0. 0. 0. 0. (6(1PE13.6)) 0. 0. 0. 0. 0. 0.  » 0. 0. 0. 0. 0. 0.  » 0. 0. 0. 0. 0. 0.  » 0. 0. 0. 0. 0. 0.  » 0. 0. 0. 0. 0. 0.  » 0. 0. 0. 0. 0. 0.  » 11 7 8 14 1 10 (6I10) 0 45 1 11 1. (4I10,1PE13.6) - 1

Dataset 15 : Coordonnées des nœuds en simple précision

Si l’utilisateur demande l’écriture d’un maillage au format fichier universel IDEAS version4, les coordonnées des nœuds sont écrites en simple précision, sous la forme de ce dataset.

• 1

15 % Noeuds n 0 0 11 X Y Z (4I10,3E13.6) • • • • • • • • • • • • • • - 1

\(n\) : numéro du nœud (c’est le numéro Aster sauf si le maillage a été généré par IDEAS, dans quel cas c’est le numéro IDEAS).

L’information suivante concerne la définition du système de coordonnées qui dans Aster est toujours le repère cartésien, d’où la valeur 0.

La quatrième information désigne la couleur affectée lors de l’affichage du nœud.

\(X\) , \(Y\) , \(Z\) sont les trois coordonnées du nœud.

A chaque nœud du maillage correspond une ligne dans le dataset15.

Dataset 781 : Coordonnées des nœuds en double précision

Si l’utilisateur demande l’écriture d’un maillage au format fichier universel IDEAS version5, les coordonnées des nœuds sont écrites en double précision, sous la forme de ce dataset.

• 1

781 % Noeuds Real*8 n 0 0 11 (4I10) pour chaque nœud X Y Z (3E25.17) • • • • • • • - 1

n: numéro du nœud (c’est le numéro Aster sauf si le maillage a été généré par IDEAS, dans quel cas c’est le numéro IDEAS).

L’information suivante concerne la définition du système de coordonnées qui dans Aster est toujours le repère cartésien, d’où la valeur 0.

La quatrième information désigne la couleur affectée lors de l’affichage du nœud.

X, Y, Z sont les trois coordonnées du nœud.

A chaque nœud du maillage correspondent deux lignes dans le dataset 781.

Dataset 71 : Connectivités des mailles

Si l’utilisateur demande l’écriture d’un maillage au format fichier universel IDEAS version4, les connectivités des mailles sont écrites sous la forme de ce dataset.

• 1

71 % Elements IMAS ICOD1 ICOD2 IPHY IMAT 7 NNOE (7I10) NODSUP (J), J=1, NNOE (8I10) • • • • • • • - 1

Les deux lignes d’information indiquées sont écrites pour chaque élément du maillage.

IMAS: Numéro de la maille. C’est le numéro Aster sauf si le maillage a été généré par IDEAS, dans quel cas c’est le numéro IDEAS.

ICOD1: Code graphique de l’élément.

Code graphique	Maille	Nœuds	Type
1	Linéique	2	Linéaire
2	Triangle	3	Linéaire
3	Triangle	6	Quadratique
4	Triangle	9	Cubique
5	Quadrilatère	4	Linéaire
6	Quadrilatère	8	Quadratique
7	Quadrilatère	12	Cubique
14	Tétraèdre	4	Linéaire
15	Tétraèdre	10	Quadratique
16	Pentaèdre	6	Linéaire
17	Pentaèdre	15	Quadratique
18	Pentaèdre	24	Cubique
19	Hexaèdre	8	Linéaire
20	Hexaèdre	20	Quadratique
21	Hexaèdre	32	Cubique

ICOD2: Descripteur de l’élément fini

Par défaut, une valeur du descripteur est affectée à chaque type de maille. Cela est fait lorsque l’utilisateur n’a pas spécifié de modèle Aster et que l’on n’a donc pas la connaissance du type de l’élément fini.

Type de maille	Descripteur
POI1	161	(lumped mass)
SEG2	21	(linear beam)
SEG3	24	(parabolic beam)
TRIA3	74	(membrane linear triangle)
TRIA6	72	(membrane parabolic triangle)
TRIA9	73	(membrane cubic triangle)
QUAD4	71	(membrane linear quadrilateral)
QUAD8	75	(membrane parabolic quadrilateral)
QUAD12	76	(membrane cubic quadrilateral)
TETRA4	111	(solid linear tetrahedron)
TETRA10	118	(solid parabolic tetrahedron)
PENTA6	112	(solid linear wedge)
PENTA15	113	(solid parabolic wedge)
HEXA8	115	(solid linear brick)
HEXA20	116	(solid parabolic brick)

Lorsque l’utilisateur a fourni un nom de modèle, on affine ces valeurs par défaut en tenant compte du type de l’élément fini. Les éléments concernés sont:

MEAXQU4/THAXQU4	–> 84	(Axi linear quadrilateral)
MEAXQU8/THAXQU8	–> 85	(Axi parabolic quadrilateral)
MEAXTR3/THAXTR3	–> 81	(Axi linear triangle)
MEAXTR6/THAXTR6	–> 82	(Axi parabolic triangle)
MEDPQU4/THDPQU4	–> 54	(Plane strain linear quadrilateral)
MEDPQU8/THDPQU8	–> 55	(Plane strain parabolic quadrilateral)
MEDPTR3/THDPTR3	–> 51	(Plane strain linear triangle)
MEDPTR6/THDPTR6	–> 52	(Plane strain parabolic triangle)

MECPQU4/THCPQU4	–> 44	(Plane stress linear quadrilateral)
MEPLQU4/THPLQU4
MECPQU8/THCPQU8	–> 45	(Plane stress parabolic quadrilateral)
MEPLQU8/THPLQU8
MECPTR3/THCPTR3	–> 41	(Plane stress linear triangle)
MEPLTR3/THPLTR3
MECPTR6/THCPTR6	–> 42	(Plane stress parabolic triangle)
MEPLTR6/THPLTR6
MEAXSE2/MECPSE2	–> 21	(Linear beam)
MEDPSE2/MEPLSE2
THAXSE2/THCPSE2
THDPSE2/THPLSE2
MEDKQU4/MEDSQU4 MEQ4QU4	–> 94	(coque mince : TN linear quadrilateral)
MEDKTR3/MEDSTR3	–> 91	(coque mince : TN linear triangle)

IPHY: numéro de la table des propriétés physiques= numéro Aster associé au type de maille ou le numéro Aster associé au type de l’élément fini si un modèle a été spécifié par l’utilisateur.

IMAT: numéro de la table des caractéristiques matériau= 1 sauf pour les mailles réduites à un point dans quel cas IMAT vaut 2.

L’enregistrement suivant indique la couleur de l’élément lors de son affichage dans IDEAS (par défaut 7couleur verte).

NNOE: nombre de nœuds définissant la maille.

NODSUP(J), J=1, NNOE: liste des numéros de nœuds composant la maille.

Remarque:

Les mailles Aster n’existant pas dans IDEASsont ignorées par l’interface (QUAD9,HEXA27).

Dataset 780 : Connectivités des mailles

Si l’utilisateur demande l’écriture d’un maillage au format fichier universel IDEAS version5, les connectivités des mailles sont écrites sous la forme de ce dataset.

• 1

780 % Elements IMAS ICOD2 1 IPHY 1 IMAT 7 NNOE (8I10) NODSUP(J), J=1, NNOE (8I10)

% si mailles linéiques

IMAS ICOD2 1 IPHY 1 IMAT 7 NNOE (8I10) 0 1 1 1 1 (5I10) NODSUP(J), J=1, NNOE (8I10) - 1

IMAS: numéro de la maille. C’est le numéro Aster sauf si le maillage a été généré par IDEAS, dans quel cas c’est le numéro IDEAS.

ICOD2: descripteur de l’élément fini (voir description dataset 71).

IPHY: numéro de la table des propriétés physiques (voir description dataset 71).

IMAT: numéro de la table des caractéristiques matériau (voir description dataset 71).

L’enregistrement suivant indique la couleur de l’élément lors de son affichage dans IDEAS (par défaut 7couleur verte).

NNOE: nombre de nœuds définissant la maille.

Remarques:

Pour écrire un élément de poutre, on a une ligne supplémentaire dans le dataset 780. Cette ligne définit les caractéristiques de la poutre, entre autres, le numéro du nœud servant pour l’orientation des directions principales de la poutre. Les valeurs écrites par la commande IMPR_RESU sont des valeurs bidon.

Les mailles Aster n’existant pas dans IDEASsont ignorées (QUAD9,HEXA27).

Dataset 752 : Groupes de nœuds et de mailles

• 1

752 % Groupes NUM 0 0 0 0 NBRE (6I10) NOM (20A2) (ICOD, MUMENT) I=1, NBRE (8I10) • • • • • • • • • - 1

Pour chaque groupe de nœuds ou de mailles Aster , on écrit les instructions indiquées précédemment.

NUM: Numéro du groupe. C’est séquentiel; on commence par les groupes de nœuds dans l’ordre de leur apparition dans Aster .

NBRE: Nombre de nœuds ou de mailles composant le groupe.

NOM: Nom du groupe. C’est le nom Aster .

ICOD: C’est un code indiquant le type de l’entité le suivant. 7 indique que le numéro qui le suit est celui d’un nœud, 8 indique que le numéro qui le suit est celui d’une maille.

NUMENT: Numéro de l’entité (numéro d’un nœud ou d’une maille).

Remarque:

La troisième ligne est répétée autant de fois que nécessaire pour écrire tous les numéros de nœuds ou de mailles composant le groupe.

Écriture des résultats Aster : CHAM_GD ou Concept RESULTAT

Les trois datasets servant à écrire les résultats Aster sont les datasets55 (pour des champs aux nœuds), 56 (pour des champs par éléments aux points de Gauss) et 57 (pour des champs par éléments aux nœuds).

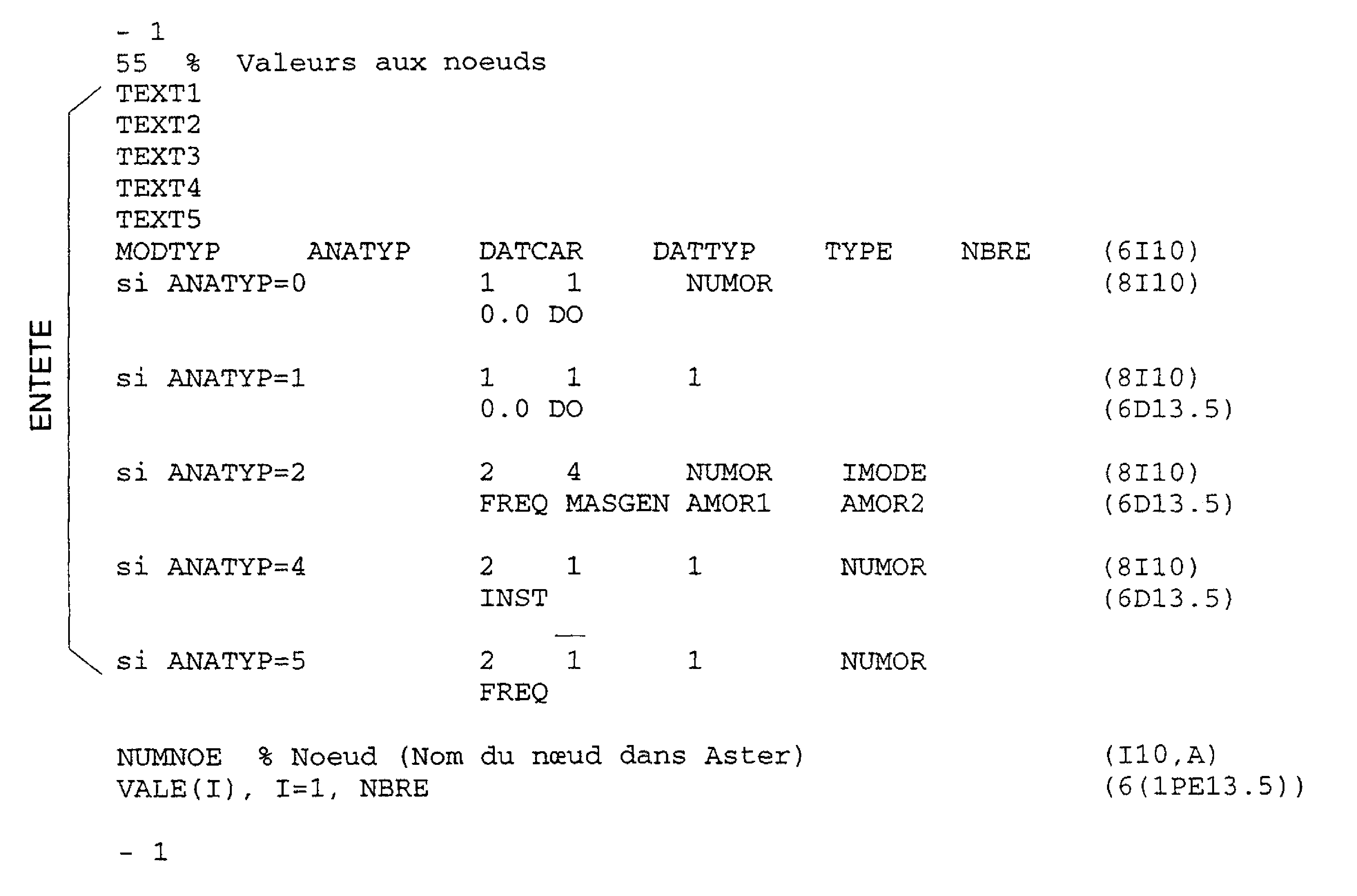

Dataset 55 : Valeurs aux nœuds

MODTYP: type du modèle	MODTYP = 1Structural
	MODTYP = 2Heat transfer

La commande IMPR_RESU prend MODTYP=1 sauf lorsque la grandeur associée au champ à imprimer est TEMP ou FLUX, dans quel cas MODTYP=2.

ANATYP : type d’analyse

ANATYP	=0	UNKNOW	Valeur prise par défaut par la commande IMPR_RESU
	=1	STATIC	Valeur prise lors de l’impression de champs de grandeur nommés dans Aster
	=2	NORMAL MODE	Valeur prise lors de l’impression d’un concept résultat ayant pour variable d’accès NUME_MODE
	=4	TRANSIENT	Valeur prise lors de l’impression d’un concept résultat ayant pour variable d’accès INST
	=5	FREQUENCY RESPONSE	Valeur prise lors de l’impression d’un concept résultat ayant pour variable d’accès FREQ et pas NUME_MODE

DATCAR = caractéristique des données

=1	scalaire
=3	vecteur à 6 degrés de liberté (3translations et 3rotations)
=4	tenseur symétrique

DATTYP = type des données

=0	inconnu
=2	contraintes
=3	déformations
=5	température
=6	flux
=8	déplacement
=11	vitesse
=12	accélération
=15	pression

TYPE= 2 pour des valeurs réelles, 5 pour des valeurs complexes.

NBRE = nombre de valeurs à imprimer par nœud.

NUMOR = numéro d’ordre Aster pour les concepts résultats.

IMODE = valeur de la variable d’accès NUME_MODE pour le numéro d’ordre considéré (pour les concepts résultat ayant cette variable d’accès).

FREQ = valeur de la variable d’accès FREQ pour le numéro d’ordre considéré (pour les concepts résultat ayant FREQ pour variable d’accès).

MASGEN = valeur du paramètre MASSE_GENE pour le numéro d’ordre considéré (pour les concepts résultats ayant NUME_MODE pour variable d’accès).

AMOR1 = valeur du paramètre AMOR_REDUIT pour le numéro d’ordre considéré (pour les concepts résultat ayant NUME_MODE pour variable d’accès).

AMOR2 = 0.D0

INST = valeur de la variable d’accès INST pour le numéro d’ordre considéré (pour les concepts résultat ayant INST pour variable d’accès).

NBRE = nombre de valeurs du résultat par nœud.

NUMNOE = numéro du nœud.

VALE = valeurs du résultat (cham_no) au nœud considéré.

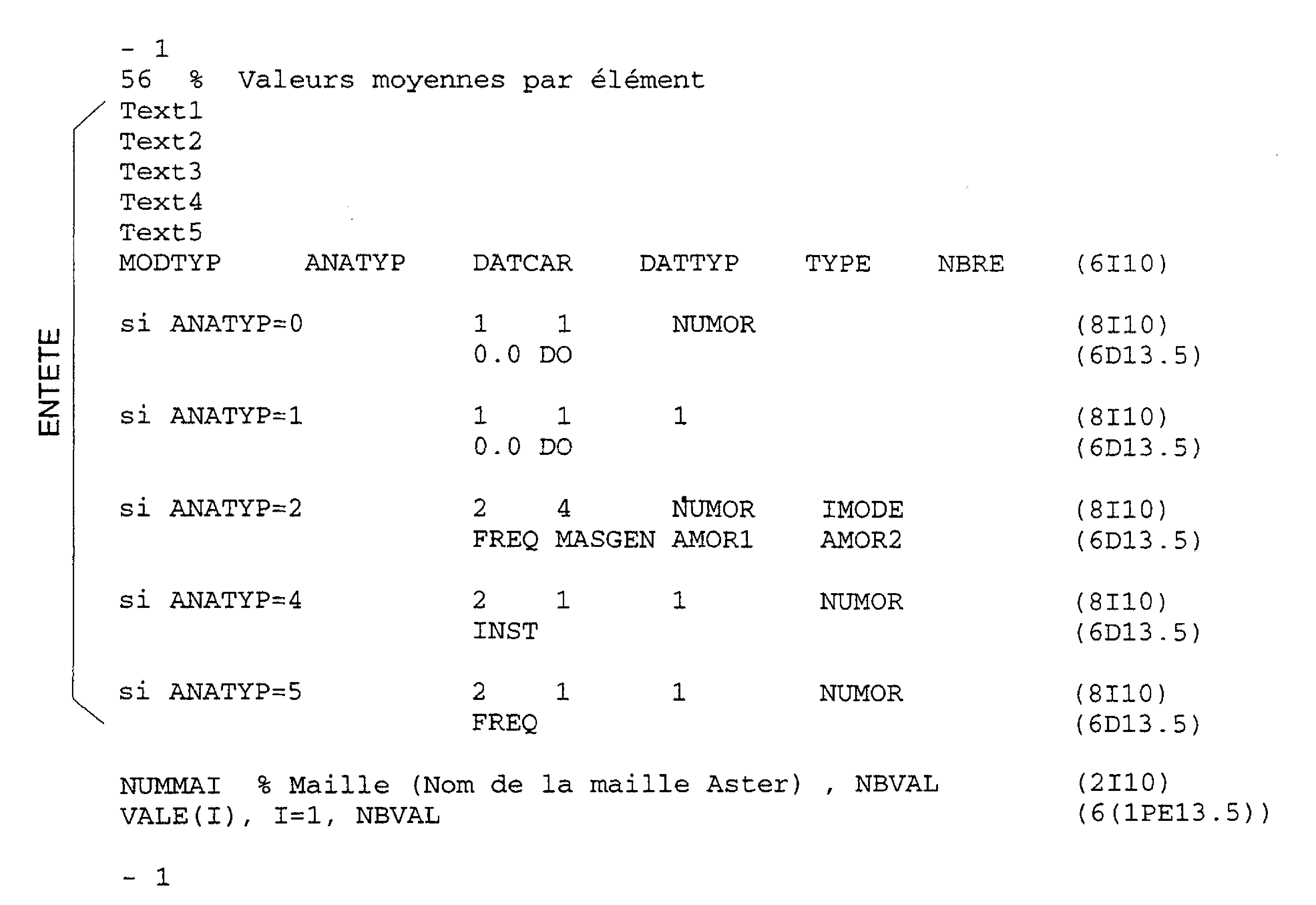

Dataset 56 : Valeurs par éléments

L’entête de ce dataset est identique à celle du dataset 55.

NUMMAI = numéro de la maille.

NBVAL = nombre de valeurs sur la maille.

VALE = valeurs du résultat (cham_elem aux points de Gauss) sur la maille considérée. Les cham_elem aux points de Gauss Aster sont écrits au format IDEAS sous forme de champs constants par élément (moyenne des valeurs aux points de Gauss).

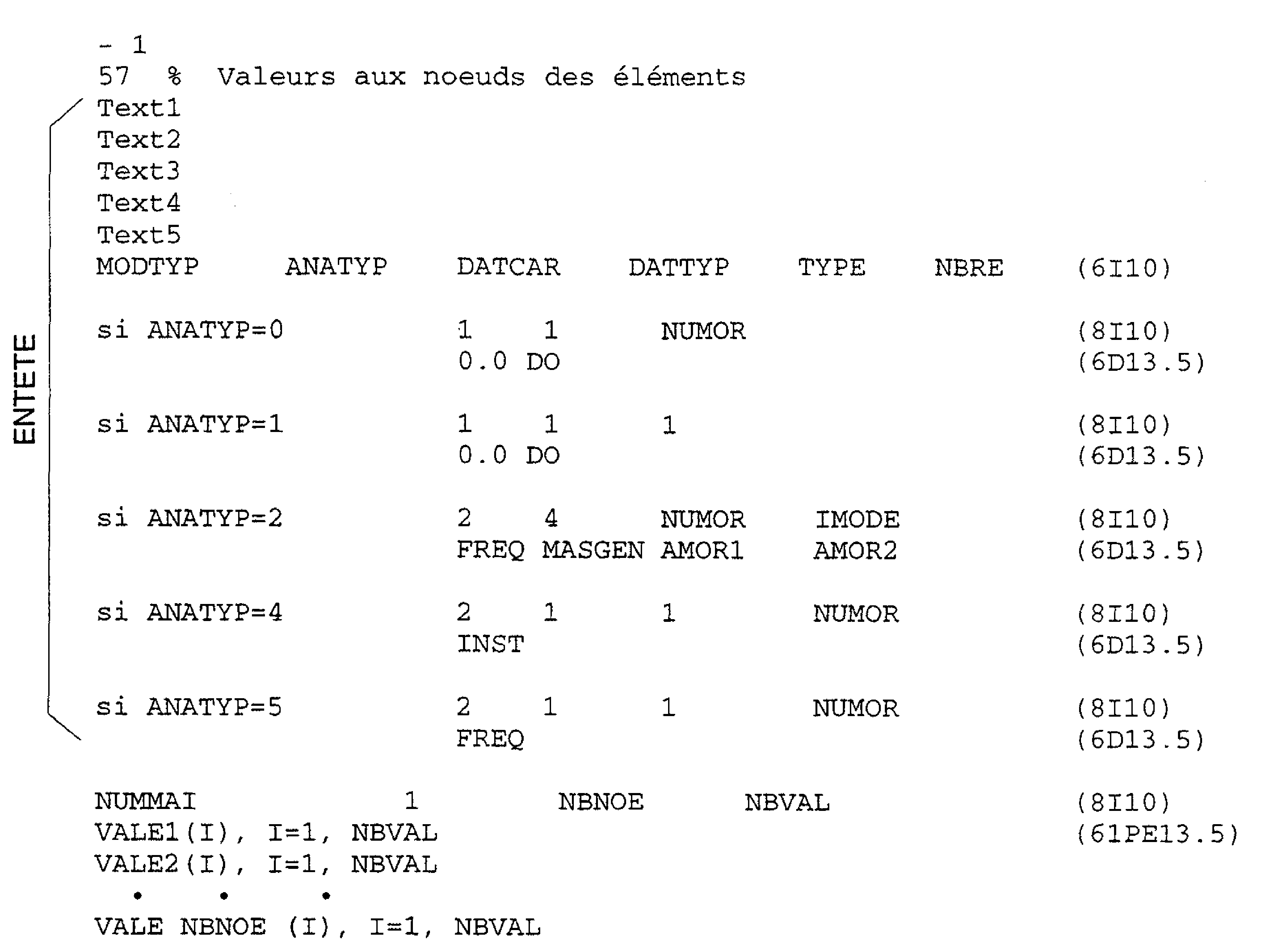

Dataset 57 : Valeurs aux nœuds par élément

L’entête de ce dataset est identique à celle des dataset 55 et 56.

NUMMAI = numéro de la maille.

NBNOE = nombre de nœuds de la maille.

NBVAL = nombre de valeurs par nœud.

VALEJ = valeurs du résultat (cham_elem aux nœuds) sur le nœud \(J\) de la maille considérée.

Règle d’écriture d’un dataset de résultats

Dans Code_Aster , les champs de grandeur sont des champs aux nœuds ou des champs par élément aux points de Gauss ou aux nœuds.

Les champs aux nœuds sont écrits sous forme de datasets numéro55, les champs par éléments aux points de Gauss sous forme de datasets numéro56 et les champs par élément aux nœuds sous forme de datasets 57.

Pour les concepts résultat, on traite numéro d’ordre par numéro d’ordre et nom symbolique par nom symbolique, les différents champs de grandeur composant le concept résultat.

La seule différence dans l’écriture des datasets 55, 56 et 57 est la valeur du code correspond au type d’analyse (ANATYP) qui vaut 1 pour les champs de grandeur nommés dans Aster , et 2, 4 ou 5 pour les concepts résultats (voir description dataset 55).

Dans Code_Aster , un champ de grandeur est associé à une grandeur dont la liste des composantes possibles est définie dans un catalogue. Les différentes composantes peuvent être des vecteurs, des tenseurs ou des scalaires.

Dans IDEAS, un dataset comprend au maximum 6composantes, et ces composantes sont typées:

• vecteurs à 6composantes de type déplacement, vitesse, accélération, flux ou inconnu,

• tenseurs symétriques de type contraintes ou déformations,

• scalaires de type température ou pression.

Aussi, on associe à une grandeur Aster un nombre fini de datasets IDEAS susceptibles d’être écrits (si les composantes existent réellement sur le modèle). C’est la routine IRGAGS.f qui effectue ce travail.

Considérons par exemple la grandeur DEPL_R dont les composantes sont DX, DY, DZ, DRX, DRY, DRZ, GRX, DDZDN, PRES, PHI.

A un champ aux nœuds associé à cette grandeur correspond au maximum trois datasets IDEAS (tous les trois de numéro55):

• un dataset de type vecteur à 6composantes pour l’écriture de DX, DY, … DRZ,

• un dataset de type scalaire pour l’écriture de PRES,

• un dataset de type inconnu pour l’écriture des composantes GRX, DDZDN, PHI.

Ces datasets peuvent ensuite exister ou pas suivant la présence ou non des composantes. Le dataset existe dès que l’une des composantes le constituant est définie sur un nœud du maillage (dans quel cas la valeur des composantes absentes est 0.).

En ce qui concerne les variables internes, on génère un ou plusieurs (un dataset comprend au maximum 6 composantes) datasets de numéro 55 et de type « UNKNOWN ».

Bibliographie

[1] User’s Guide « Core utilities ». I-DEAS. SDRC.
