v5.03.112 SDNV112 - Bâtiment de génie civil sous sollicitation sismique de type multi-appui#
Résumé:
L’objectif de ce test est de valider la commande MACR_SPECTRE dans le cas d’une structure tridimensionnelle multi-appuyée.
Solution de référence#
Méthode de calcul#
Le résultat de référence a été obtenu en calculant le spectre enveloppe du plancher (niveau 1) du bâtiment à l’aide de commandes classiques, commandes regroupées sous la commande MACR_SPECTRE.
Résultats de référence#
Le spectre de plancher enveloppe obtenu pour un amortissement égal à \(0,05\) au différentes fréquences est présenté ci-dessous.
Fréquence \((\mathit{Hz})\) |
Accélération \((m/{s}^{2})\) |
\(0,1\) |
5.10535E-03 |
\(0,2\) |
1.62051E-02 |
\(0,3\) |
2.55750E-02 |
\(0,41\) |
3.53812E-02 |
\(0,52\) |
4.53316E-02 |
\(10,0\) |
2.89311E+00 |
\(15,0\) |
1.87495E+01 |
\(20,0\) |
6.32936E+00 |
Modélisation A#
Caractéristiques du modèle#
On utilise une modélisation DKT pour les voiles, planchers et le radier et une modélisation POU_D_T pour les poutres et colonnes.

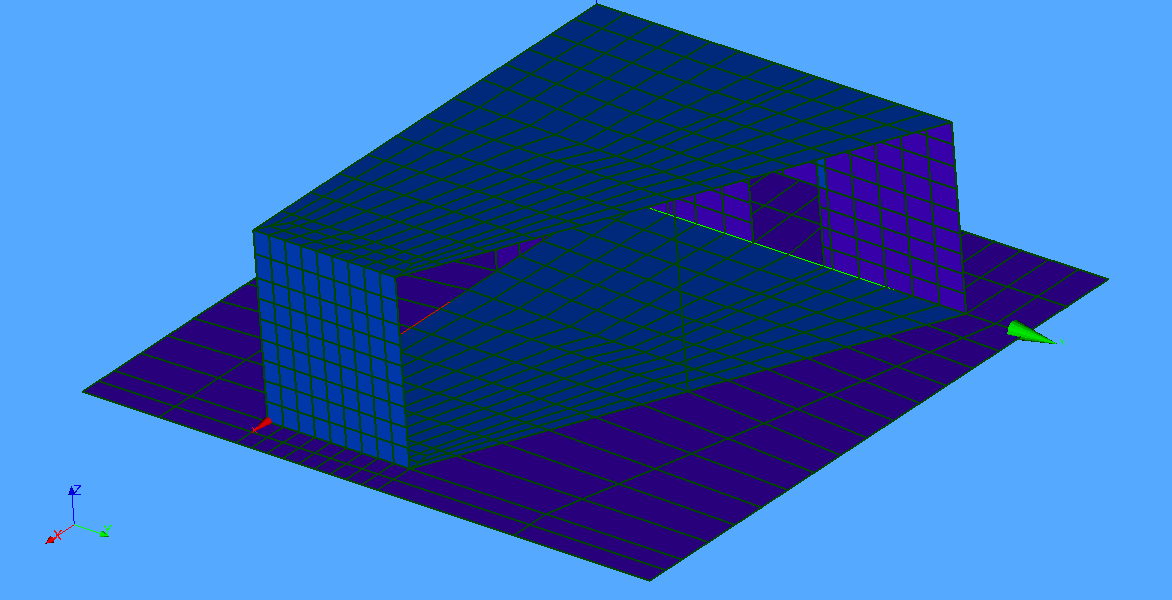

Caractéristiques du maillage#
Le maillage est constitué de: 19 SEG2
793 QUAD4
Grandeurs testées et résultats#
On teste l’accélération à la fréquence de \(0,52\mathit{Hz}\)
Grandeur |
Référence |
Tolérance (%) |
\(\mathit{Accélération}\) à \(0,52\mathit{Hz}\) |
\(4.53316E-02m{s}^{-2}\) |
1E-4 |
Synthèse des résultats#
Le bon accord des résultats fournis par l’enchaînement des commande et commande MACR_SPECTRE permet de valider cette dernière pour le cas multi-appuis.
