v6.03.153 SSNP153 - Contact frottant déformable-déformable 2D en grandes déformations (shallow ironing)#
Résumé:
Ce test modélise l’indentation d’un massif par un poinçon. Les 2 corps sont élastiques, déformables et obéissent à une cinématique de grandes déformations. Ce test vérifie la prise en compte du frottement en 2D.
Solution de référence#
Méthode de calcul#
On ne dispose pas d’une solution analytique mais de courbes obtenues par différentes équipes de chercheurs publiées dans [1], [2] et [3].
Grandeurs et résultats de référence#
On teste les forces normales de contact et tangentielles de frottement.
Références bibliographiques#
Vladimir Yastrebov, « Computational contact mechanics : geometry, detection and numerical techniques », thèse, Mines Paristech, 2011
K.A. Fischer & P. Wriggers, « Mortar based frictional contact formulation for higher order interpolations using the moving friction cone », Computer Methods in Applied Mechanics and Engineering, vol. 195, pages 5020 – 5036, 2006
Hartmann, J. Oliver, J.C. Cante, R. Weyler & J.A. Hernández, « A contact domain method for large deformation frictional contact problems. Part 2: Numerical aspects », Computer Methods in Applied Mechanics and Engineering, vol. 198, pages 2607–2631, 2009
Modélisation A#
Caractéristiques de la modélisation#
On utilise une modélisation D_PLAN.
Caractéristiques du maillage#
Le maillage contient :
276 SEG2
3672 QUAD4
Grandeurs testées et résultats#
On teste les forces normales de contact et tangentielles de frottement.
Forces normales :
Identification ( “INST” ) |
Type de référence |
Valeur de référence |
Tolérance |
5.00000E-01 |
“NON_REGRESSION” |
-9.453879E+07 |
2.0E-05% |
6.00000E-01 |
“NON_REGRESSION” |
-1.345568E+08 |
2.0E-04% |
7.00000E-01 |
“NON_REGRESSION” |
-1.784029E+08 |
6.0E-05% |
8.00000E-01 |
“NON_REGRESSION” |
-2.255709+08 |
2.0E-04% |
9.00000E-01 |
“NON_REGRESSION” |
-2.755546E+08 |
2.0E-04% |
1.00000E+00 |
“NON_REGRESSION” |
-3.298982E+08 |
3.0E-05% |
1.00200E+00 |
“NON_REGRESSION” |
-3.324050E+08 |
3.0E-05% |
1.00400E+00 |
“NON_REGRESSION” |
-3.348981E+08 |
5.0E-05% |
1.00600E+00 |
“NON_REGRESSION” |
-3.373779E+08 |
2.0E-04% |
1.00800E+00 |
“NON_REGRESSION” |
-3.398438E+08 |
2.0E-04% |
1.01000E+00 |
“NON_REGRESSION” |
-3.422963E+08 |
2.0E-04% |
Forces tangentielles :
Identification ( “INST” ) |
Type de référence |
Valeur de référence |
Tolérance |
5.00000E-01 |
“NON_REGRESSION” |
1.835915E+07 |
3.0E-05% |
6.00000E-01 |
“NON_REGRESSION” |
2.667997E+07 |
2.0E-04% |
7.00000E-01 |
“NON_REGRESSION” |
3.598949E+07 |
5.0E-05% |
8.00000E-01 |
“NON_REGRESSION” |
4.608191E+07 |
5.0E-05% |
9.00000E-01 |
“NON_REGRESSION” |
5.688549E+07 |
5.5E-05% |
1.00000E+00 |
“NON_REGRESSION” |
6.902044E+07 |
6.0E-05% |
1.00200E+00 |
“NON_REGRESSION” |
7.269331E+07 |
4.0E-05% |
1.00400E+00 |
“NON_REGRESSION” |
7.637172E+07 |
1.0E-05% |
1.00600E+00 |
“NON_REGRESSION” |
8.005592E+07 |
1.0E-05% |
1.00800E+00 |
“NON_REGRESSION” |
8.374614E+07 |
3.0E-05% |
1.01000E+00 |
“NON_REGRESSION” |
8.744260E+07 |
3.0E-05% |
De plus, si on compare les courbes obtenues à celles de la littérature, on obtient le graphe de la figure .

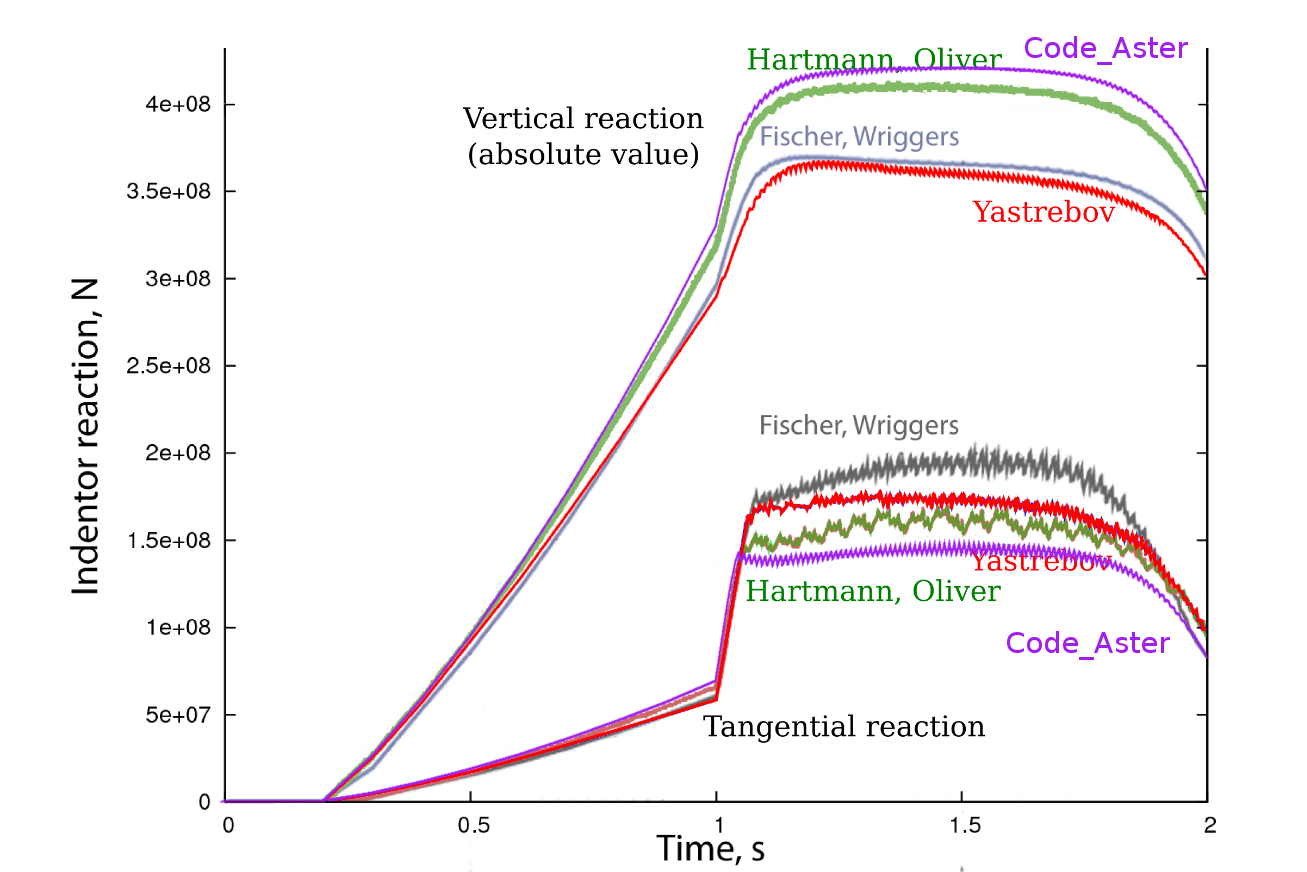

Illustration 2: Comparaison des résultats de différentes équipes (image provenant initialement de [1])
Synthèse des résultats#
