u4.82.22 Opérateur POST_CHAM_XFEM#

Table des matières#

Syntaxe#

Détail de la syntaxe
/ evol_noli
/ evol_ther
/ evol_elas
/ mode_meca = POST_CHAM_XFEM(
    ◆ RESULTAT = resultat,
    ◆ MODELE_VISU = modele,
    ◇ INFO = / 1 (par défaut),
             / 2,
)


◆ : obligatoire
◇ : optionnel
⟐ : présent par défaut
& : ensemble
/ : un seul parmi
| : plusieurs choix possibles

Opérandes#

♦    MODELE_VISU

Nom du modèle de visualisation basé sur le maillage de visualisation, produit par la commande POST_MAIL_XFEM [U4.82.21].

♦    RESULTAT

Nom du concept résultat issu préalablement de MECA_STATIQUE, STAT_NON_LINE, d’un opérateur de calcul modal (MODE_ITER_*) ou de THER_LINEAIRE. Dans le cas d’un concept résultat issu de MECA_STATIQUE ou de STAT_NON_LINE les champs post-traités sont ‘DEPL’, ‘VARI_ELGA’, ‘SIEF_ELGA’ (sous réserve que les champs existent dans la structure de données résultat). Dans le cas d’un concept résultat issu d’un MODE_ITER_* l seul le champ “DEPL” peut être post-traité. Dans le cas d’un concept résultat issu de THER_LINEAIRE, seul le champ “TEMP” peut être post-traité

Si le concept résultat en entrée contient la carte du comportement, celle-ci est également transférée dans le résultat en sortie. Cette carte est parfois indispensable pour post-traiter des champs (comme par exemple le champ DERA_ELGA)

Attention: le concept resultat produit par POST_CHAM_XFEM ne contient par le champ de matériau (sd cham_mater). Or certaines options de post-traitement (comme EPSI_ELGA) ont besoin d’un champ de matériau. Il est donc parfois nécessaire de recréer un champ de matériau à partir du maillage issu de POST_MAIL_XFEM.

Pour plus de détails, voir [U2.05.02] qui illustre la mise en œuvre d’un post-traitement complet après un calcul X-FEM.

Exemples d’utilisation#

Barreau fissuré avec X-FEM (traité par le test SSNV173A)#

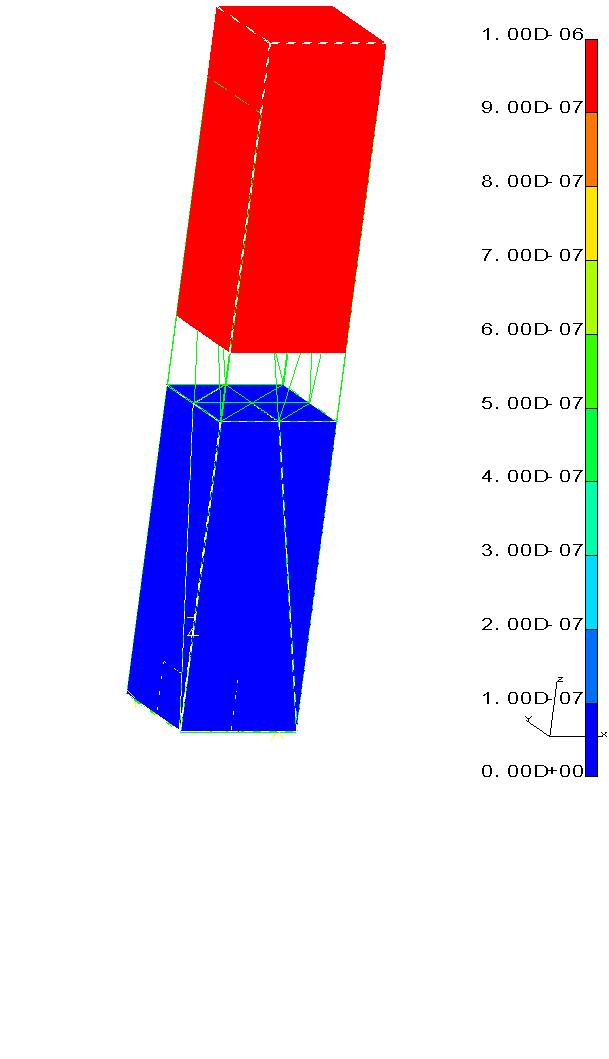

Visualisation du champ déplacement obtenu par POST_CHAM_XFEM#

../../../../_images/10000000000002610000042302578612CDE6B0AC.jpg
