v1.01.370 PLEXU10 - Validation des câbles glissants et frottants dans CALC_EUROPLEXUS#

Résumé :

Des mécanismes permettant de modéliser des câbles glissants et frottants ont été ajoutés dans EUROPLEXUS.

Cette série de tests valide l’appel de CALC_EUROPLEXUS à ces fonctionnalités avec précontrainte calculée dans Code_Aster ou non, mais participe aussi directement à leurs validations dans EUROPLEXUS.

Câbles glissants:

La modélisation des câbles glissants se fait uniquement par une liaison ( LCAB GLIS ). Cette liaison, inspirée du chargement RELA_CINE_BP de Code_Aster, calcule les relations cinématiques entre béton et câble en laissant libre le mouvement de chaque nœud de câble dans la direction tangente à la trajectoire du câble. Afin de prendre en compte les grandes déformations et les grands glissements, cette liaison est réactualisée à chaque pas de temps.

Câbles frottants:

La modélisation des câbles frottants est faite en utilisant la même liaison que pour les câbles glissants. Des éléments discrets spécifiques sont utilisés pour modéliser le frottement. Des liaisons doivent également être faite sur les nœuds des éléments discrets non communs avec des éléments de câbles. Cette liaison est activée par la syntaxe LCAB FROT .

Modélisation A: Validation de l’appel à la liaison EPX LCAB GLIS (reproduction du test bm_str_lcab_glis).

Modélisation B: Validation de la bonne prise en compte d’un état initial de précontrainte avec la liaison LCAB GLIS .

Modélisation C: Mise en tension d’un câble glissant dans EPX (référence Code_Aster).

Modélisation D: Validation de l’appel à la liaison EPX LCAB FROT , (reproduction du test bm_str_lcab_frot_amor). Ce test participe à la validation de LCAB FROT dans EPX, il fournit une valeur de référence pour une mise en tension d’un câble frottant avec recul d’ancrage.

Modélisation E: Reproduction du test bm_str_lcab_frot

Modélisation F: Validation du chaînage Code_Aster/EPX avec des câbles frottants.

Modélisation A#

Dans cette modélisation, on cherche à valider la bonne utilisation de la liaison LCAB GLIS d’EPX dans CALC_EUROPLEXUS. Cette liaison est activée à partir du chargement RELA_CINE_BP d’AFFE_CHAR_MECA en donnant au mot-clé TYPE_EPX la valeur «GLIS».

Conditions aux limites et chargements#

Les nœuds en rouge sur l’illustration sont encastrés.

../../../../_images/10000000000002D9000001A4972DE49ECF8F7082.png

Illustration 2: Nœuds encastrés

Le déplacement \(\mathit{DY}=-\mathrm{3m}\) ainsi que le blocages des ddls de rotations sont imposés sur les nœuds en rouge sur l’illustration .

../../../../_images/1000000000000114000000D06DA122ED7D7B52E9.png

Illustration 3: Traction

Ce chargement est imposé avec la fonction multiplicatrice suivante:

Temps

Coefficient

0.0

0.002

1.0

1.0

1.0

Détails#

Sans la présence des liaisons entre le câble et le béton le chargement n’aurait d’effet que sur les 5 mailles à l’extrémité où la traction est appliquée. La liaison LCAB GLIS impose une relation cinématique totale aux deux nœuds aux extrémités du câble (ou nœuds d’ancrage) et une relation cinématique partielle aux autres nœuds (pas de liaison dans la direction du câble).

Le chargement imposé va donc entraîner le nœud d’ancrage avec les nœuds de béton, ce qui va tirer sur tout le câble.

Les nœuds de câble se déplacent alors le long de la trajectoire. Pour ce test et son équivalent dans EPX la validation est visuelle. On a utilisé le module ParaVIS de SalomeMeca pour visualiser les déplacements des nœuds de câbles au fil du temps.

Une fois cette visualisation effectuée, des tests de non régression ont été ajoutés au test EPX. Afin de valider l’appel de CALC_EUROPLEXUSà la liaison EPX LCAB GLIS, on teste les mêmes valeurs qu’EPX.

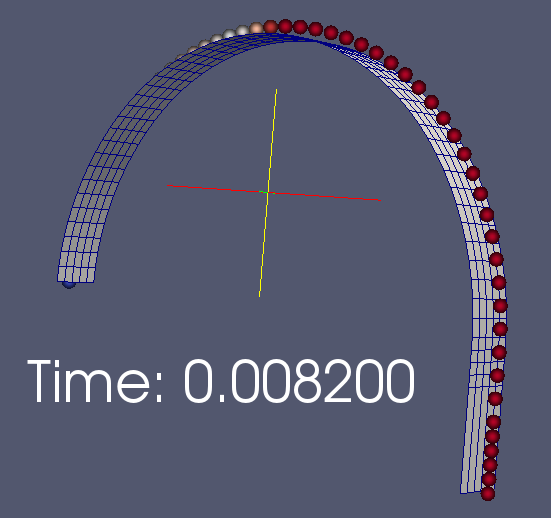

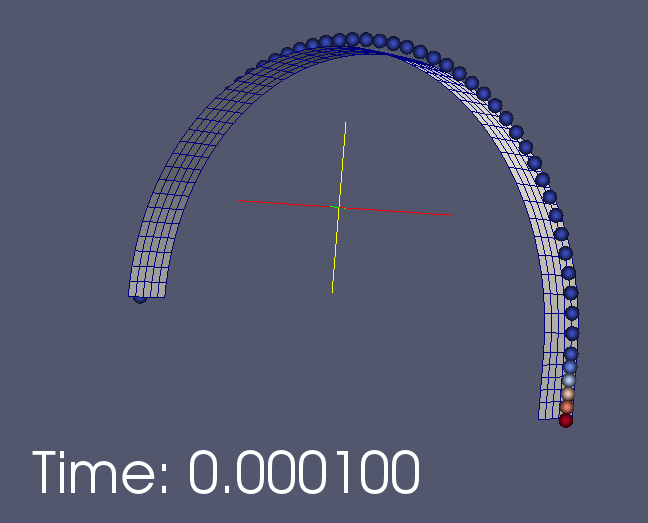

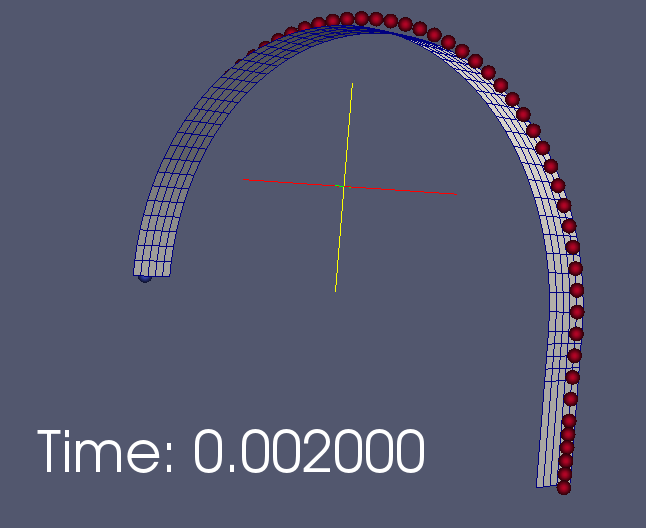

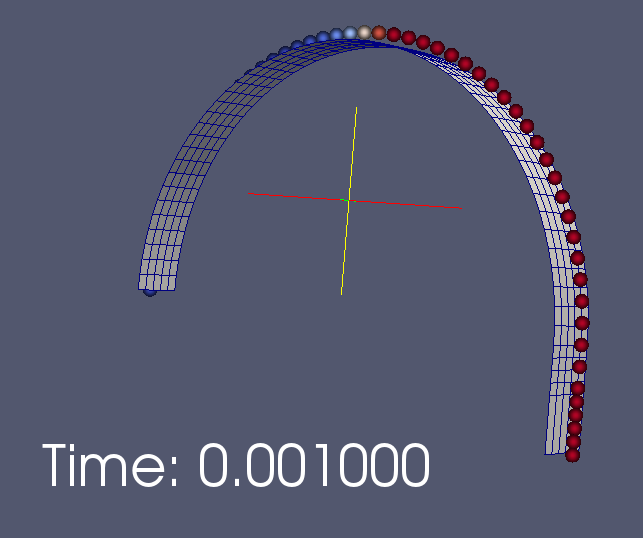

Une vidéo serait plus parlante, on montre cependant la déformée de ce calcul à plusieurs instants.

Grandeurs testées et résultats#

Ces tests ont une référence SOURCE_EXTERNE donné par le test EPX correspondant.

Nœud

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{NY10}\)

\(\mathit{DX}\)

0.002

\(1.58933\)

\(2.E-6\)

\(\mathit{NY10}\)

\(\mathit{DY}\)

0.002

\(-0.125243\)

\(2.E-6\)

\(\mathit{NY10}\)

\(\mathit{DX}\)

0.006

\(2.17663\)

\(2.E-6\)

\(\mathit{NY10}\)

\(\mathit{DY}\)

0.006

\(-0.277227\)

\(2.E-6\)

\(\mathit{NY10}\)

\(\mathit{DX}\)

0.01

\(2.52102\)

\(2.E-6\)

\(\mathit{NY10}\)

\(\mathit{DY}\)

0.01

\(-0.394618\)

\(2.E-6\)

Modélisation B#

Cette modélisation valide l’utilisation d’un état initial de précontrainte avec la liaison EPX LCAB GLIS .

Conditions aux limites et chargements#

Les 6 nœuds à chaque extrémité du béton sont encastrés.

De plus on affecte au modèle un chargement de type précontrainte calculé à partir de DEFI_CABLE_BP et CALC_PRECONT. La tension imposée sur le câble est définie par le mot-clé TENSION_INIT de DEFI_CABLE_BP, sa valeur est mise à \(2.E5N\) . Ce chargement est envoyé à EPX sous la forme d’un état initial.

Détails#

On applique dans EPX la précontrainte sans chargement supplémentaire. Lors du calcul de cet état précontraint par CALC_PRECONT, les relations cinématiques entre le câble et le béton étaient totales (c-à-d dans les trois directions de l’espace). Pour ce test, en arrivant dans EPX, on aura des liaisons glissantes.

Malgré cela on teste quand même que le système est à l’équilibre en arrivant de EPX. En effet, le profil de contrainte calculé dans DEFI_CABLE_BPest fait avec des coefficients de frottements nuls. La contrainte est donc égale sur toutes les mailles. Une fois dans EPX, bien que les liaisons soient relâchées en chaque nœud dans la direction tangente au câble, les nœuds ne bougent pas à cause de ce profil de contrainte uniforme.

Pour tester cet équilibre, on effectue de nombreux pas de temps et on vérifie sur quelques valeurs que rien n’a évolué.

Rq: on a vérifié qu’en calculant un profil de tension avec du frottement le câble bougeait le long de sa trajectoire dans EPX.

Grandeurs testées et résultats#

Ces tests ont une référence ANALYTIQUE donnée l’état du système en sortie de CALC_PRECONT.

Nœud

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{NY10}\)

\(\mathit{DX}\)

0.01

\(-2.40357805409E-06\)

\(3.E-5\)

\(\mathit{NY10}\)

\(\mathit{DY}\)

0.01

\(-6.40552798575E-05\)

\(1.E-6\)

Maille

PG

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{MY10}\)

1

\(\mathit{NYY}\)

0.01

\(-100399.049696\)

\(1.E-6\)

\(\mathit{MCAY10}\)

1

\(N\)

0.01

\(200000.163668\)

\(1.2E-6\)

Modélisation C#

Cette modélisation fournie une référence pour le test EPX bm_str_lcab_glis_amor qui valide l’effet du câble glissant sur le béton en reproduisant une mise en tension dans EPX. La référence Code_Aster est calculée avec DEFI_CABLE_BP et CALC_PRECONT.

Le test EPX bm_str_lcab_glis_amor utilise l’amortissement d’EPX.

Il utilise à la fois LIRE_EUROPLEXUS sans passer par CALC_EUROPLEXUS pour récupérer le résultat du test EPX contenu dans un fichier MED (donné en unité 19) et reproduit le calcul avec CALC_EUROPLEXUS.

Conditions aux limites et chargements#

Code_Aster:

Mêmes conditions aux limites que la modélisation B. Le chargement de précontrainte diffère seulement sur la valeur de la tension initiale donnée par TENSION_INIT. Elle est ici égale à \(2.37182E+08\) .

La valeur de cette tension est obtenue à partir de la composante \(\mathit{DY}\) du nœud ANCR2 sur le champ FLIA (forces de liaison) d’EPX à l’instant final du calcul. C’est la force induite par le déplacement imposé appliqué sur le béton.

EPX:

Mêmes conditions aux limites et chargement que la modélisation A.

Détails#

Comme déjà dit, dans le calcul EPX on utilise les fonctionnalités d’amortissement pour simuler un calcul quasi-statique et ainsi obtenir une solution stabilisée en un temps raisonnable.

On arrête le calcul à \(0.2s\) en s’étant assuré que plus rien n’évolue.

Grandeurs testées et résultats#

Ces tests ont une référence AUTRE_ASTER donné par le résultat issu de CALC_PRECONT.

Maille

PG

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{MY}10\)

1

\(\mathit{NYY}\)

0.2

\(-119202846.463\)

\(4.E-3\)

\(\mathit{MCAY}10\)

1

\(N\)

0.2

\(237528990.0\)

\(2.E-3\)

Modélisation D#

Cette modélisation fournie une référence pour le test EPX bm_str_lcab_frot_amor qui reproduit la mise en tension d’un câble frottant. Les valeurs de références sont les profils de tension calculés avec DEFI_CABLE_BP.

Le test EPX bm_str_lcab_frot_amor utilise l’amortissement d’EPX.

Il utilise à la fois LIRE_EUROPLEXUS sans passer par CALC_EUROPLEXUS pour récupérer le résultat du test EPX contenu dans un fichier MED (donné en unité 19) et reproduit le calcul avec CALC_EUROPLEXUS.

Matériau de frottement#

On affecte au câble pour Code_Aster et aux discrets de frottement pour EPX le matériau BPEL_ACIER avec les paramètres suivants:

FROT_LINE

0,003

FROT_COURB

0,2

Conditions aux limites et chargements#

EPX:

Mêmes conditions aux limites et chargement que la modélisation A. Seule la fonction multiplicatrice change pour simuler le recul d’ancrage.

Temps

Coefficient

0.0

0.002

1.0

0.06

1.0

0.1

0.933333

1.0

1.0

Le passage de la fonction multiplicatrice à 0,933333 correspond à un recul de 0,2 m de ANCR2.

Code_Aster:

Mêmes conditions aux limites que la modélisation B. Le chargement de précontrainte diffère seulement sur la valeur de la tension initiale donnée par TENSION_INIT. Elle est ici égale à \(315367000\) . L’appel à DEFI_CABLE_BP est fait deux fois, une première fois sans recul d’ancrage et une deuxième fois avec un recul d’ancrage de 0,116.

La valeur de la tension à appliquer dans Code_Aster a été déterminée de la manière suivante. On a récupéré les résultats du calcul EPX. Le champ EPX de contraintes des câbles a été transformé en champs d’effort. A partir de ce champ aux points de Gauss (SIEF_ELGA) on a calculé le champ aux nœuds correspondants (SIEF_NOEU). On a ensuite détecté dans le champ de déplacement au temps 0.06s, le premier nœud de câble à partir du nœud ANCR2 dont la coordonnée actualisée Y n’ait pas dépassée -2 m. Physiquement, c’est le premier nœud de câble qui ne soit pas sortie du béton lors de cette phase de mise en tension. La valeur de la tension à appliquer dans Code_Aster est la valeur du champ d’effort aux nœuds à ce nœud.

Contrairement à ce que l’on pourrait penser, le recul d’ancrage à appliquer dans Code_Aster n’est pas de 0.2m mais de 0.116m. En effet le recul d’ancrage ne doit pas être calculé à partir du nœud ANCR2 mais à partir du dernier nœud encore inclus dans le béton à la suite de la phase initiale. On obtient alors la valeur de 0.116m.

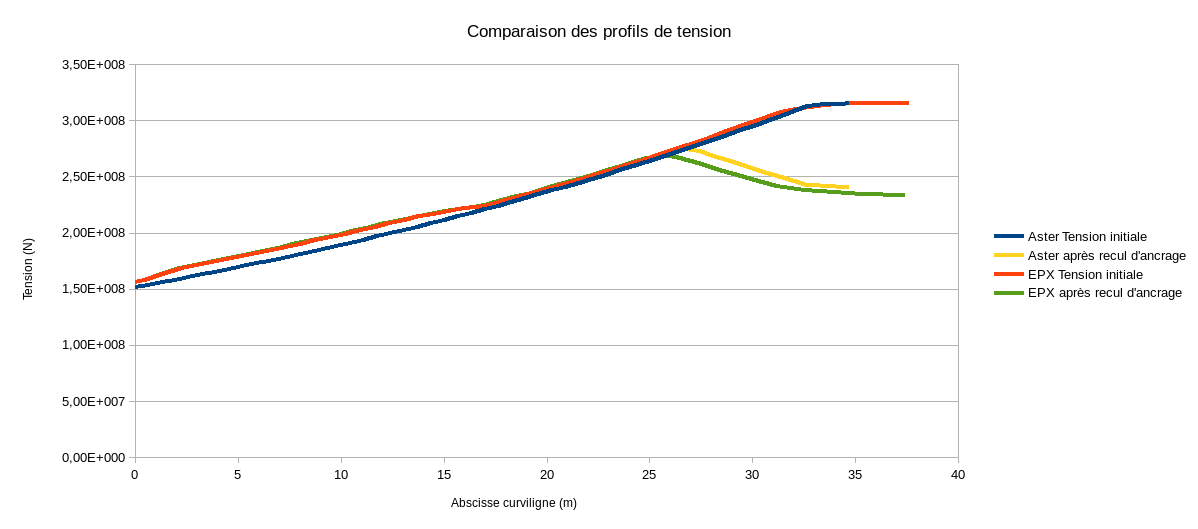

Comparaison des profils de tension#

../../../../_images/10000200000004AE000002118FD747A5179FC31E.png

On donne ici l’analyse faite dans le document EPX:

Dans la phase initiale de mise en tension, on voit que les courbes se superposent presque parfaitement pour les abscisses curvilignes supérieures à 20.0 m environ. En imprimant la valeur des courbures en chaque nœud calculées dans EPX, on s’est aperçu que quelques valeurs au milieu du câble étaient assez différentes des autres, alors que dans la partie circulaire la courbure doit être la même en chaque point. Ceci est probablement le fait de très légères imprécisions dans le maillage à ce niveau. Code_Aster ne le voit pas car il utilise une méthode de spline interpolant globalement la trajectoire du câble alors que dans EPX on interpole simplement la trajectoire localement.

Concernant le recul d’ancrage, on a des différences légèrement plus grandes mais les courbes sont parallèles sur cette partie. Les différences peuvent provenir d’une prise en compte du frottement sur des nœuds normalement sortis du béton ou encore de l’interprétation du nœud de référence pour la détermination du recul d’ancrage à appliquer dans Code_Aster.

Grandeurs testées et résultats#

On test l’écart maximum des profils de tension de Code_Aster et d’EPX à la fin des phases de tension initiale et de recul d’ancrage.

Instant

Écart maximum

0.06

0.0447086123078

0.12

0.0605346658829

Modélisation E#

Ce test reproduit le bench EPX bm_str_lcab_frot. Il valide l’utilisation des câbles frottants dans EPX sans amortissement.

Matériau de frottement#

On affecte au câble pour Code_Aster et aux discrets de frottement pour EPX le matériau BPEL_ACIER avec les paramètres suivants:

FROT_LINE

0,018

FROT_COURB

0,38

Ces coefficients correspondent à deux fois les coefficients de frottements réglementaires de type TICC (Torons Injectés au Coulis de Ciment).

Grandeurs testées et résultats#

Nœud

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{NY10}\)

\(\mathit{DX}\)

0.11

\(2.27750E-01\)

\(1.E-3\)

\(\mathit{NY10}\)

\(\mathit{DX}\)

0.4

\(2.37959E-01\)

\(1.E-3\)

Maille

PG

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{MCAY10}\)

1

\(N\)

0.11

\(40510650.0\)

\(1.E-3\)

\(\mathit{MCAY10}\)

1

\(N\)

0.4

\(38661900\)

\(1.E-3\)

Modélisation F#

Cette modélisation valide l’utilisation d’un état initial de précontrainte avec la liaison EPX LCAB FROT . Il correspond aux tests «bm_str_lcab_frot_ini_med» et «bm_str_lcab_frot_ini_amor».

Conditions aux limites et chargements#

Les 6 nœuds à chaque extrémité du béton sont encastrés.

De plus on affecte au modèle un chargement de type précontrainte calculé à partir de DEFI_CABLE_BP et CALC_PRECONT. La tension imposée sur le câble est définie dans DEFI_CABLE_BP par les mot-clés TENSION_INIT et RECUL_ANCRAGE, dont les valeurs sont respectivement de \(2.E7N\) et \(0.01m\) . Ce chargement est envoyé à EPX sous la forme d’un état initial.

Détails#

Deux calculs sont effectués. Dans les deux cas, o n applique dans EPX la précontrainte sans chargement supplémentaire. Dans le premier, le mot-clé EQUI est mis à “OUI” afin qu’EPX équilibre l’état initial donné Code_Aster. On vérifie alors que le système n’évolue pas. Dans le second, EQUI est mis à “NON”. Un léger amortissement est ajouté pour laisser le système s’équilibrer tout seul.

Grandeurs testées et résultats#

Calcul 1:

Ces tests ont une référence ANALYTIQUE donnée l’état du système en sortie de CALC_PRECONT.

Nœud

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{NY}10\)

\(\mathit{DX}\)

0.01

\(-1.46059E-04\)

\(1.E-3\)

\(\mathit{NY}10\)

\(\mathit{DY}\)

0.01

\(-3.61863E-03\)

\(1.E-3\)

Maille

PG

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{MCAY}10\)

1

\(N\)

0.01

\(14051238.3598\)

\(1.E-3\)

Calcul 2:

Ces tests ont une référence SOURCE_EXTERNE.

Nœud

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{NY10}\)

\(\mathit{DX}\)

0.2

\(1.36726E-04\)

\(1.E-3\)

\(\mathit{NY10}\)

\(\mathit{DY}\)

0.2

\(-3.69190E-03\)

\(1.E-3\)

Maille

PG

Composante

Instant (s)

Valeur de référence (m)

Tolérance

\(\mathit{MCAY10}\)

1

\(N\)

0.2

\(14278815.0\)

\(1.E-3\)

Synthèse#

Les différentes modélisations valident bien les points suivants:

  • l’utilisation de la liaison LCAB GLIS D’EPX dans CALC_EUROPLEXUS sans précontrainte;

  • l’utilisation de la liaison LCAB GLIS D’EPX dans CALC_EUROPLEXUS avec précontrainte;

  • l’effet des câbles glissants sur le béton dans EPX;

  • l’utilisation de la liaison LCAB FROT D’EPX dans CALC_EUROPLEXUS sans précontrainte;

  • l’utilisation de la liaison LCAB FROT D’EPX dans CALC_EUROPLEXUS avec précontrainte;

  • le calcul de la force seuil de la loi BPEL d’EPX.
