v1.01.358 ZZZZ358 – Validation du mot-clé MODELE_THER de l’opérateur MODI_MODELE_XFEM#
Résumé
Ce test n’a aucune signification physique, il s’agit d’un test informatique. On y valide le mot clé MODELE_THER de l’opérateur MODI_MODELE_XFEM [U4.41.11]. Ce mot clé permet de construire un modèle mécanique enrichi «par copie» d’un modèle thermique enrichi. C’est une alternative au mot-clé FISSURE de l’opérateur MODI_MODELE_XFEM, utile uniquement dans le cadre de calculs chaînés thermo-mécaniques avec X-FEM, qui permet d’assurer que la découpe (en sous-éléments et facettes) reste strictement identique entre le modèle thermique enrichi, et mécanique enrichi.
On valide cette fonctionnalité sur les 4 modélisations possibles en mécanique X-FEM:
modélisation A: “3D”
modélisation B: “C_PLAN”
modélisation C: “D_PLAN”
modélisation D: “AXIS”
Modélisation A#
Il s’agit de la modélisation “3D”, en thermique et en mécanique.
Caractéristiques du maillage#
Le maillage contient tous les types de mailles linéaires pouvant supporter des éléments finis X-FEM de la modélisation “3D”. Les fissures sont disposées de telles sorte que tous les éléments X-FEM de la modélisation soient testés. Le maillage, ainsi que les deux fissures considérées (une fissure circulaire et une interface) sont représentées à la figure ci-dessous.

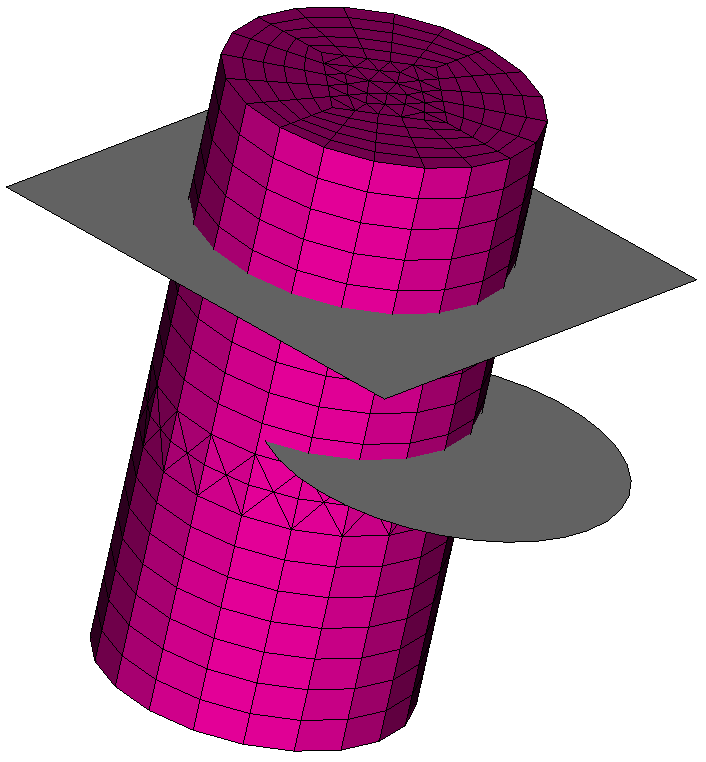

Figure 2.1-1: maillage A et localisations des fissures
Les caractéristiques du maillage sont récapitulées dans le tableau ci-dessous.
SEG2 |
TRIA3 |
QUAD4 |
TETRA4 |
PENTA6 |
PYRAM5 |
HEXA8 |
80 |
228 |
540 |
1988 |
918 |
1000 |
1700 |
Le maillage contient également deux nœuds orphelins, à partir desquels on construit deux mailles de type POI1 pour y affecter deux éléments de type MECA_DIS_TR_N.
Modélisation B#
Il s’agit de la modélisation “C_PLAN” en mécanique, et de la modélisation “PLAN” en thermique.
Caractéristiques du maillage#
Le maillage contient tous les types de mailles linéaires pouvant supporter des éléments finis X-FEM de la modélisation “C_PLAN” en mécanique, et de la modélisation “PLAN” en thermique. Les fissures sont disposées de telles sorte que tous les éléments X-FEM de la modélisation soient testés. Le maillage, ainsi que les 3 fissures considérées sont représentées à la figure ci-dessous.
Figure 3.1-1: maillage B et localisations des fissures
Les caractéristiques du maillage sont récapitulées dans le tableau ci-dessous.
SEG2 |
TRIA3 |
QUAD4 |
72 |
324 |
162 |
Le maillage contient également deux nœuds orphelins, à partir desquels on construit deux mailles de type POI1 pour y affecter deux éléments de type MECA_2D_DIS_T_N.
Modélisation C#
Il s’agit de la modélisation “D_PLAN” en mécanique, et de la modélisation “PLAN” en thermique. On utilise ici le maillage de la modélisation B.
Modélisation D#
Il s’agit de la modélisation “AXIS”, en thermique et en mécanique. On utilise ici le maillage de la modélisation B.
