v7.33.100 WTNA100 –Calcul de rééquilibrage capillaire d’un bi-matériaux#

Résumé:

Ce cas test correspond à l’étude hydraulique simplifiée d’une tranche de terrain dans un site de stockage. Deux matériaux sont considérés: une barrière ouvragée (\(\mathit{BO}\) ) et une barrière géologique (\(\mathit{BG}\) ). Initialement la \(\mathit{BO}\) est désaturée et la \(\mathit{BG}\) saturée. On étudie ici le rééquilibrage capillaire de l’ensemble (ce qui correspond à la resaturation de la barrière ouvragée par la barrière géologique).

Modélisation A#

Caractéristiques de la modélisation A#

Modélisation en axi-symétrie. La barrière ouvragée est maillée par 15 éléments QUAD8 et la barrière géologique par 59 éléments QUAD8, répartis progressivement sur toute la longueur.

Il s’agit ici d’une modélisation AXIS_HHD.

Grandeurs testées et résultats#

Ce cas test ne présente pas de solution de référence (il est issu d’un benchmark sur le stockage), nous présentons donc des profils de pressions capillaires conformes à ce que l’on peut physiquement attendre pour de telles simulations.

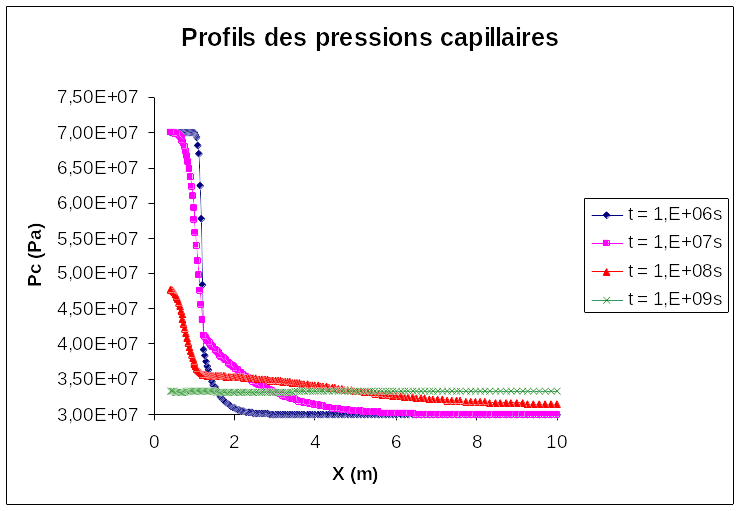

../../../../_images/10000201000002E5000001FF9B631EAA60922C2D.png

Valeurs testées:

Numéro de noeud

Coordonnée

\(\mathit{PRE1}\) \(t=\mathrm{1,E+06}s\)

\(\mathit{PRE1}\) \(t=\mathrm{1,E+07}s\)

\(\mathit{PRE1}\) \(t=\mathrm{1,E+08}s\)

\(\mathit{PRE1}\) \(t=\mathrm{1,E+09}s\)

294

1,285

3,760E+07

4,082E+07

3,561E+07

3,326E+07

309

1,118

6,701E+07

4,975E+07

3,613E+07

3,327E+07

Modélisation B#

Caractéristiques de la modélisation B#

Il s’agit de la même modélisation que pour la modélisation A, mais en sélectif: AXIS_HHS.

Grandeurs testées et résultats#

Ce cas test ne présente pas de solution de référence (il est issu d’un benchmark sur le stockage), nous présentons donc des profils de pressions capillaires conformes à ce que l’on peut physiquement attendre pour de telles simulations.

../../../../_images/10000201000002E5000001FF9B631EAA60922C2D.png

Valeurs testées:

Numéro de noeud

Coordonnée

\(\mathit{PRE1}\) \(t=\mathrm{1,E+06}s\)

\(\mathit{PRE1}\) \(t=\mathrm{1,E+07}s\)

\(\mathit{PRE1}\) \(t=\mathrm{1,E+08}s\)

\(\mathit{PRE1}\) \(t=\mathrm{1,E+09}s\)

294

1,285

3,674E+07

4,082E+07

3,561E+07

3,326E+07

309

1,118

6,697E+07

4,986E+07

3,609E+07

3,327E+07

Synthèse des résultats#

Les résultats sont dans l’ensemble conformes à ce que l’on attend physiquement.
