d0.03.01 Architecture générale du Code_Aster#

Résumé :

On donne dans ce document un aperçu des trois idées qui structurent de façon importante le logiciel Aster:

Le superviseur d’exécution,
Le gestionnaire de mémoire JEVEUX,
La notion de calcul élémentaire.

Attention : ce document est vieux et n’a pas été mis à jour depuis longtemps.

Table des matières

Architecture générale des routines FORTRAN#

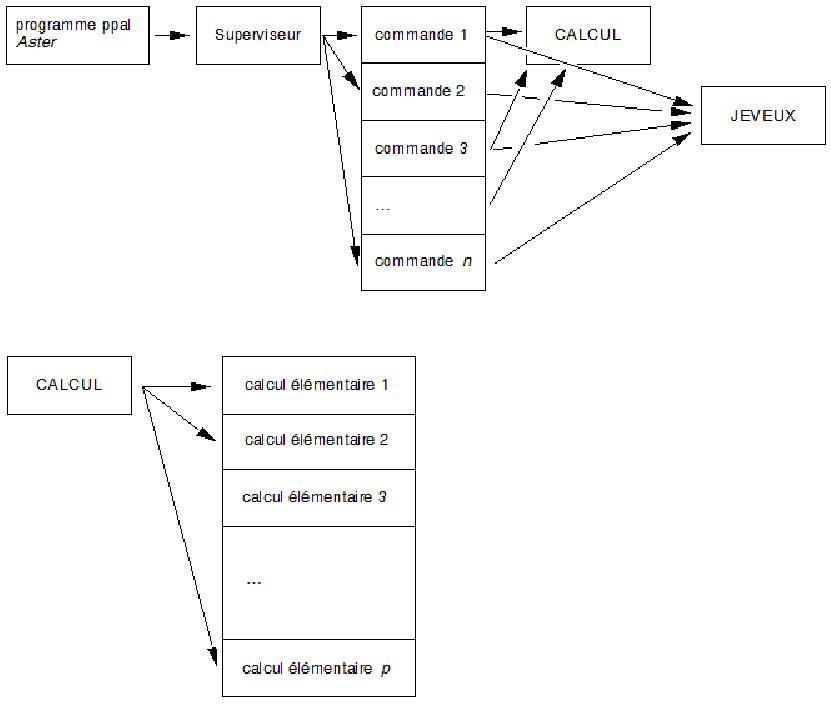

Schématiquement, l’organisation des routines FORTRAN est la suivante :

Remarque :

Au 01/10/94 :

nombre de commandes : n = 128

nombre de calculs élémentaires : p = 3043

Le Superviseur (comme la routine CALCUL) structurent le code car ils affirment une indépendance entre les routines qu’ils appellent :

routine	0P0001	–> commande 1
routine	0P0002	–> commande 2
…	…
routine	TE0001	–> calcul élémentaire 1
routine	TE0002	–> calcul élémentaire 2
…	…

le lien entre une commande utilisateur et le numéro i de la routine OP000i qui lui correspond est donné dans le catalogue associé à cette commande (voir le § 3.1 Catalogues de commandes),
le lien entre un calcul élémentaire (par exemple : le calcul de la rigidité géométrique pour un élément de coque de type DKT) et la routine TE0031 qui lui correspond est donné dans le catalogue associé à cet élément fini (voir le § 3.2 Catalogues d’éléments finis).

L’indépendance entre les routines OP000i est très intéressante. Elle veut dire que pour comprendre le programmation d’une commande on n’a pas besoin de comprendre les autres ; les seuls liens entre les commandes sont les structures de Données qu’elles s’échangent (voir le § Catalogues Structuration des Données). Celles-ci sont décrites dans D4 - Description des Structures de Données.

L’indépendance des routines TE000i est plus naturelle (on verra toutefois qu’une même routine TE000i peut être associée à plusieurs calculs élémentaires voisins).

Bien entendu, le schéma précédent ne veut pas dire que tout le source FORTRAN correspondant à la commande i se trouve dans la routine OP000i : le programmeur d’une commande (comme celui d’un calcul élémentaire) peut structurer sa commande comme il l’entend : il peut la “découper” en plusieurs routines.

Schématiquement, on peut écrire :

OP000i	→	CALCUL, JEVEUXou tout autre utilitaire pouvant servir à plusieurs commandes différentes.
	→	routines spécifiques à la commande 0P000i (découpage fonctionnel de OP000i)

Lorsque l’on cherche le code source associé à une fonctionnalité donnée, on doit donc se poser les questions suivantes :

s’agit-il d’une fonctionnalité spécifique à une commande ?

non : voir les utilitaires communs à plusieurs commandes [D7.01],

s’agit-il d’une fonctionnalité spécifique à un calcul élémentaire ?

non : voir les utilitaires communs à plusieurs calculs élémentaires [D7.02].

Architecture des catalogues#

Nous distinguons deux sortes de catalogues :

les catalogues de commandes qui paramètrent le superviseur,
les catalogues d’éléments qui paramètrent :
la routine CALCUL,
les commandes LIRE_MAILLAGE et AFFE_MODELE.

Catalogues de commandes#

L’architecture est simple : à chaque commande de nom, commande_i correspond un catalogue de même nom. Ces catalogues sont tous indépendants les uns des autres.

catalogue	commande_1
catalogue	commande_2
…	…
catalogue	commande_n

Le contenu du catalogue d’une commande est décrit dans [D5.01.01].

Catalogues d’éléments finis#

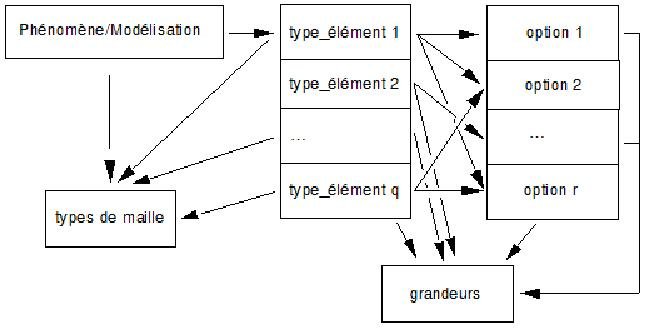

L’architecture est là encore assez simple. La description du contenu de ces catalogues est faite dans [D3.02.01].

“cata1 –> cata2” veut dire : le catalogue cata1 s’appuie sur le catalogue cata2. Autrement dit, il utilise des entités décrites dans le catalogue cata2.

Remarque :

Au 01/10/94

nombre de type_element : q = 233

nombre d’options : r = 159

Le Superviseur d’exécution#

Ce paragraphe est à revoir profondément. Cela fait maintenant longtemps que le superviseur a été réécrit en Python. Au passage, ses fonctionnalités ont été fortement étendues.

Généralités#

Ce que l’on appelle “Superviseur” est l’ensemble des routines FORTRAN qui appartiennent à la bibliothèque SUPERVIS.

On peut le couper en deux logiquement :

SUP1 :	ce qui sert à enchaîner les différentes commandes ; c’est-à-dire tout ce qui se trouve (dans l’arbre d’appel) entre le programme principal et les routines OP000i (y compris le programme principal). On inclut dans le superviseur le contenu de 3 commandes particulières : DEBUT, POURSUITE et FIN,
SUP2 :	ce qui permet la communication d’informations avec les OP000i : les routines GETXXX (D6.03.01 - Communication avec le Superviseur d’exécution : routines GETXXX)

Fonctionnement général du Superviseur#

ouverture des 3 bases de données JEVEUX(D6.02.01 Gestion mémoire: JEVEUX) (en fait 3 fichiers d’accès direct).
base “LOCALE” c’est une base de travail réservée au Superviseur, cette base n’est pas sauvegardée en fin d’exécution
base “VOLATILE” c’est la base réservée aux objets de travail (hors Superviseur), cette base n’est pas sauvegardée en fin d’exécution,
base “GLOBALE” c’est la base de l’utilisateur. Elle contiendra en fin d’exécution les concepts correspondants aux commandes exécutées
lecture des catalogues
catalogues de commandes
catalogues d’éléments
lecture du fichier de commandes de l’utilisateur
lecture en format libre ; élimination des commentaires,
vérifications syntaxiques (à l’aide des catalogues de commandes),
orthographe des mots clés,
types des arguments,
exclusion des mots clés, …
affectation des valeurs par défaut,
création des concepts correspondants aux valeurs (DEFI_VALEUR [U4.21.10]) et aux fonctions interprétées (FORMULE [U4.21.11]),
évaluation des expressions numériques (mot clé EVAL [U4.21.11 §4.1]),
stockage des informations du fichier de commandes dans des objets JEVEUX (base locale).
demande d’exécution des commandes de l’utilisateur (Demande d’exécution des commandes),
impression du temps d’exécution de chaque commande,
validation (au fur et à mesure) des concepts créés par les commandes : ceci permet de “reprendre” un calcul qui s’est mal terminé,
fermeture des bases de données en fin d’exécution,
arrêt du programme.

Demande d’exécution des commandes#

Le Superviseur “boucle” deux fois sur les commandes lues dans le fichier de commandes de l’utilisateur :

1èrepasse :	phase de vérifications supplémentaires : on vérifie les données de l’utilisateur (ce qui n’a pas pu être vérifié par le superviseur),
2èmepasse :	phase d’exécution : on exécute véritablement la commande.

Si l’utilisateur a demandé :

DEBUT (PAR_LOT : ‘OUI’, …) (c’est la valeur par défaut)

le Superviseur exécute la 1ère passe sur toutes les commandes avant de commencer la 2ème passe. Ceci permet de vérifier tout le fichier de commandes avant de commencer l’exécution.

Sinon : DEBUT (PAR_LOT : ‘NON’, …)

Le Superviseur exécute les 2 passes l’une après l’autre pour chaque commande.

Remarque :

Le Superviseur enchaîne les commandes les unes après les autres. Les “phrases du langage” (les commandes) se suivent sans instructions de contrôle : IF THEN ELSE , boucles DO ,…

Commandes « Superviseur »#

Remarque :

Ce paragraphe peut être sauté en première lecture.

Le paragraphe précédent (Demande d’exécution des commandes ) concernait l’exécution des commandes “ordinaires”.

Les commandes ordinaires sont celles dont le numéro est compris entre 1 et 9998.

Les commandes qui ne sont pas ordinaires sont :

les commandes DEBUTet POURSUITEqui n’ont pas de catalogue externe,
la commande FINassociée au numéro 9999qui est chargée (entre autres choses) de décharger la mémoire et de fermer les bases de données,
les commandes dites “superviseur”.

Les commandes Superviseur ont un catalogue (comme les commandes ordinaires), mais leur numéro est un nombre négatif (mot clé NUMERO_SUPERVIS__ au lieu de NUMERO__). Les routines FORTRAN associées se nomment OPS00i.

Il existe aujourd’hui (01/10/94) 7 commandes Superviseur.

La différence de comportement entre une commande Superviseur et une commande ordinaire est que le superviseur effectue une passe préliminaire sur les commandes Superviseur. L’idée étant qu’après cette passe préliminaire, tout se passe comme si le fichier de commandes ne contenait que des commandes ordinaires. Cette passe préliminaire peut être considérée comme pré-traitement du fichier de commandes. L’“écho” du fichier de commandes (que l’on retrouve dans le fichier MESSAGE) représente l’état du fichier de commandes après cette phase préliminaire.

Les 7 commandes Superviseur actuelles se décomposent en deux : celles qui sont détruites à la fin de la passe préliminaire : INCLUDE, PROC, RETURN et MACRO_MATR_ASSE et celles qui ne sont pas détruites : DEFI_VALEUR, FORMULE et DETRUIRE. Pour ces 3 dernières, on passera donc trois fois dans la routine OPS00i associée : passe préliminaire, passe de vérifications supplémentaires et passe d’exécution.

L’intérêt principal des commandes Superviseur (outre d’avoir permis l’“include”, l’emploi des fonctions interprétées et des constantes nommées) est de permettre le développement de “macro” commandes ; MACRO_MATR_ASSE en est un exemple. Lors de la passe préliminaire, la commande MACRO_MATR_ASSE engendre dynamiquement le texte de plusieurs commandes ordinaires puis elle est détruite. Le développement de telles macro-commandes est documenté dans [D5.01.02].

Soit le fichier de commandes :

C_O1

C_S1

C_O2

C_S2

C_O3

où :

C_Oi	sont des commandes ordinaires
C_Si	sont des commandes Superviseur

C_S1	est une commande Superviseur de type macro commande qui engendre les commandes ordinaires C_O4 et C_O5. C_S1 se détruit à la fin de la passe préliminaire
C_S2	est une commande Superviseur qui ne se détruit pas

Séquence des passes si DEBUT (PAR_LOT : ‘OUI’)
passe préliminaire (pour les commandes superviseur seulement) : (pp)

C_S1	pp
C_S2	pp

passe de vérifications supplémentaires : (pv)

C_O1	pv
C_O4	pv
C_O5	pv
C_O2	pv
C_S2	pv
C_O3	pv

passe d’exécution : (pe)

C_O1	pe
C_O4	pe
C_O5	pe
C_O2	pe
C_S2	pe
C_O3	pe

Séquence des passes si DEBUT (PAR_LOT : ‘NON’)

- C_O1 pv

- C_O1 pe

- C_S1 pp

- C_O4 pv

- C_O4 pe

- C_O5 pv

- C_O5 pe

- C_O2 pv

- C_O2 pe

- C_S2 pp

- C_S2 pv

- C_S2 pe

- C_O3 pv

- C_O3 pe

JEVEUX et Structuration des Données#

Nous allons dans ce paragraphe tenter de dégager les principales fonctionnalités du gestionnaire de mémoire JEVEUX et de l’usage qu’on en fait dans Aster.

JEVEUX gestionnaire d’objets#

JEVEUX est l’ensemble des routines FORTRAN décrites dans D6.02.01 Gestion mémoire: JEVEUX.

Ces routines permettent de :

créer des objets,
les sauver (écriture sur disque),
les détruire,
les libérer (de la mémoire centrale),
les rappeler (en mémoire centrale),
les copier, les imprimer, …

Qu’est-ce qu’un objet JEVEUX ?#

Un ensemble d’informations homogènes(entiers, réels, complexes, …),
chaque objet est nommé (24 caractères),
chaque objet à des attributs accessibles en lecture (et parfois en écriture) :
longueur (pour 1 vecteur),
type des valeurs : entier, réel, …
…
chaque objet a virtuellement une “image disque”,
il existe des objets simples(grosso modo, ce sont des vecteurs),
il existe des collectionsd’objets,
les objets d’une collection sont tous du même type (mais il peuvent avoir des longueurs différentes),
l’accès d’un objet de collection se fait par le nom de la collection plus quelque chose qui identifie l’objet :
un numéro (collection numérotée),
ou un nom (collection nommée).

Allocation dynamique#

On peut créer, libérer (et détruire) à tout instant un objet JEVEUX. Cela permet de gérer dynamiquement la mémoire.

Bien entendu, cette possibilité est utilisée pour allouer des zones de travail. C’est le seul mécanisme d’allocation dynamique autorisé dans Aster car il gère l’ensemble de la place mémoire disponible : (on entend par mémoire disponible la place disponible dans la “Région” demandée à l’exécution moins le volume du code exécutable moins les zones gérées par le système UNICOS).

Mémoire virtuelle#

Lorsqu’on libère un objet A, JEVEUX le considère comme “déchargeable” (sur disque). Si de nouvelles requêtes sont faites sur d’autres objets et que la place en mémoire centrale vient à manquer, l’objet A sera écrit sur disque et sa place sera récupérée.

JEVEUX permet donc d’accéder (à des instants différents) à plus de mémoire que n’en contient réellement la “Région” de mémoire centrale allouée à l’exécution.

Il agit donc comme un système de “mémoire virtuelle”.

Ecriture et lecture sur disque#

Lorsqu’on sauve explicitement un objet (routine JESAUV), celui-ci est écrit sur disque,
lorsque l’exécution d’Aster se termine, on sauve automatiquement tous les objets de la base globale qui ne l’ont pas encore été,
lorsqu’on rappelle un objet en mémoire centrale (routine JEVEUO), celui-ci est lu sur le disque s’il a été déchargé et recopié en mémoire centrale.

JEVEUX permet donc de s’affranchir de toutes les lectures et écritures binaires sur disque.

Structuration des Données#

Les commandes d’ Aster s’échangent des objets nommés par l’utilisateur (8 caractères) que l’on appelle des concepts.

Exemple :

acier = DEFI_MATERIAU (ELAS : (E : 300 000 NU : 0.3 ) ) ;

chmat = AFFE_MATERIAU (MATER : acier … ) ;

Le concept “acier” créé par la commande DEFI_MATERIAU est un argument d’entrée de la commande AFFE_MATERIAU.

Un concept est en fait une Structure de Données nommée (SD en langage programmeur).

Une structure de donnée n’est rien d’autre qu’un ensemble d’objets JEVEUX.

On peut alors “manipuler” dans le FORTRAN des structures de données complexes : le passage de la SD en argument se fait par son nom (chaîne de caractères).

Ceci améliore grandement la définition des interfaces des routines : au lieu de transmettre des multitudes de vecteurs en arguments, on transmet quelques structures de données.

Le regroupement d’un ensemble d’objets JEVEUX dans une structure de données se fait par de simples conventions de noms connues de l’ensemble des programmeurs.

Une Structure de Données est typée. Lorsque l’on exécute (par exemple) la commande :

mailla = LIRE_MAILLAGE () ;

Celle-ci doit créer une SD de type maillage et de nom “mailla”. A la fin de l’exécution de la commande, il doit exister sur la base ‘GLOBALE’ un certain nombres d’objets JEVEUX dont l’ensemble forme la SD mailla :

'MAILLA .DIME'

'MAILLA .CONNEX'

'MAILLA .NOMNOE'

'MAILLA .NOMMAI'

…

Les 8 premiers caractères des objets sont ceux provenant de l’utilisateur. Les autres caractères (qui servent à distinguer les objets les uns des autres) sont fixés par les programmeurs. La description du contenu des objets .DIME, .CONNEX, … forme ce que l’on appelle la description de la SD de type maillage (cf. D4 - Description des Structures de Données).

Remarque importante :

Les seules informations nécessaires au bon déroulement d’une commande sont :

→ les valeurs que l’utilisateur a fournies derrière les mots clés de la commande : entiers, réels, …

→ les SD (déjà créées par des commandes précédentes) données en argument.

Il n’y a pas d’information sous-terraine ( COMMONS, fichiers, …) entre les commandes. C’est le respect de cette règle qui assure l’indépendance réelle des commandes entre elles.

Les seules exceptions à cette règle sont :

la SD catalogue [D4.01.01] qui est accessible partout (mais elle n’est jamais modifiée),
certaines écritures (ou lectures) dans des fichiers. Dans ce cas, le nom de la commande est toujours de la forme : IMPR_XXXX ou (LIRE_XXXX).Le “format” du fichier peut alors être vu comme la description d’une SD, par exemple :
maillage Aster (LIRE_MAILLAGE),
fonction Aster (LIRE_FONCTION),
résultats à visualiser par I-DEAS (IMPR_RESU (FORMAT : IDEAS …)).

Calculs élémentaires#

Nous avons vu au § 2 (Architecture générale des routines FORTRAN) que les différents calculs élémentaires étaient nombreux dans Aster

Ce nombre important de types de calculs élémentaires résulte :

du grand nombre d’éléments finis dans les codes de calcul de structures :
isoparamétriques 2D en Thermique, Mécanique et Acoustique,
isoparamétriques 3D en Thermique, Mécanique et Acoustique,
éléments de structures : poutres, coques, …
éléments incompressibles,
éléments d’interaction fluide/structure,
…
et du grand nombre d’options de calcul possible :
rigidité mécanique ou thermique,
masse, amortissement,
rigidité géométrique ou centrifuge,
contraintes, déformations, flux,
forces surfaciques, volumiques ou linéïques,
changement de pesanteur, dilatation thermique, …

Dans Aster aujourd’hui (01/10/94), on a :

233 types d’éléments finis (environ 19000 lignes de catalogues),
159 options de calcul élémentaire,

ce qui entraine plus de 3200 calculs élémentaires théoriquement possibles (sans doute beaucoup plus). Seuls 3043 de ces calculs élémentaires sont effectivement programmés (environ 70000 lignes de FORTRAN).

Ces 3043 calculs élémentaires sont faits dans 310 routines TE000i ; en effet, plusieurs calculs élémentaires peuvent être implémentés dans un seul TE000i. Par exemple, il est assez facile de paramétrer la programmation de tous les éléments isoparamétriques 2D.

Le volume important du code concerné par les calculs élémentaires justifie un effort de paramétrisation de ces calculs. Les objectifs de cette paramétrisation sont :

simplifier au maximum la programmation des TE000i: les données d’un calcul élémentaire “arrivent” dans la routine sous la forme voulue par le programmeur (et décrite dans le catalogue de l’élément [D3.02.01 §7]),
disposer d’une routine unique (CALCUL) gérant tous les calculs élémentaires : contraintes, rigidité, “masse” thermique, …. Ce qui évite de multiplier les “boucles” sur les éléments, les contrôles et les messages d’erreur : la “fonction” CALCULreprésente quand même 3500 lignes …
imposer des types de Structures de Données communs à tous les résultats des calculs élémentaires : les CHAM_ELEM(champs par éléments) et les RESU_ELEM(matrices et vecteurs élémentaires).

L’assemblage des matrices et des vecteurs élémentaires peut alors être fait dans deux routines (ASMATR et ASSVEC).

Les mécanismes de cette paramétrisation sont expliqués dans [D3.02.01].

Les documents [D5.04.01] et [D5.04.02] décrivent la manière d’introduire de nouveaux calculs élémentaires.
