v6.04.196 SSNV196 – Poutre 3D en flexion (éléments HEXA8 sous-intégrés stabilisés)#
Résumé:
Ce test permet de comparer les éléments hexaèdres à 8 nœuds sous-intégrés stabilisés par la méthode ASM
aux éléments HEXA8 standards d’Aster sur une poutre 3D en flexion pure en élasticité et en plasticité. Une troisième modélisation en HEXA20 permet de comparer les résultats et les performances des éléments.
Solution de référence#
Méthode de calcul utilisée pour la solution de référence#
La flèche de référence est calculée sur un maillage très fin avec des éléments HEXA20. Elle est considérée comme la solution de référence. Elle correspond à la modélisation C.
Résultats de référence#
Elasticité :
Point |
Grandeur et unité |
Valeur |
\(P\) |
Flèche
|
3.72 |
\(P\) |
Flèche
|
-0.439 |
Plasticité : (loi de Von Mises avec écrouissage isotrope)
Point |
Grandeur et unité |
Valeur |
\(P\) |
Flèche
|
4.548 |
\(P\) |
Flèche
|
-0.5127 |
Références bibliographiques#
[1] [R3.06.11] document de référence Aster: Eléments finis HEXA8 sous-intégrés stabilisés par la méthode ASM. X.Desroches
[2] T.Belytschko and L.P.Bindeman. Assumed strain stabilization of the eight node hexahedral element. Computer Methods in Applied Mechanics and Engineering, 105 (1993), pp 225-260
[3] F.Abed-Meraïm et A.Combescure. Stabilisation des éléments finis sous-intégrés. Rapport interne n°247 LMT-Cachan, Janvier 2001
Modélisation A#
Caractéristiques de la modélisation#
Type de modélisation utilisé: élément MECA_HEXS8 (hexaèdres à 8 nœuds sous-intégrés stabilisés)
Conditions limites:
DDL_IMPO= |
(GROUP_NO = ‘TOUT‘, DZ = 0.) |
FACE_IMPO= |
(GROUP_MA = ‘X0‘, DX = 0., DY = 0.) |
Cisaillement sur la face \(\mathrm{XL}\) : FORCE_FACE= (GROUP_MA = ‘XL‘, FY = \({h}_{y}\) )

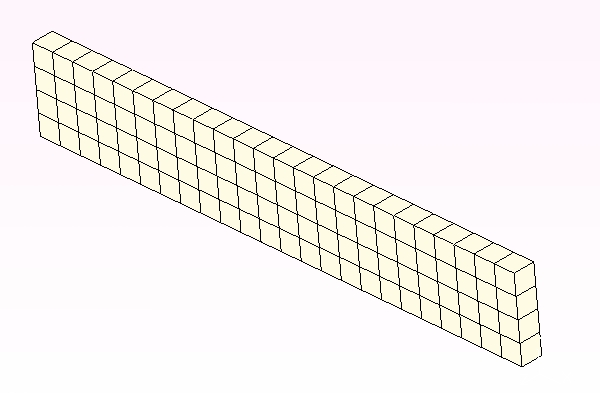

Caractéristiques du maillage#
Nombre de nœuds: 250
Nombre de mailles et types: 96 HEXA8, 200 QUAD4
Valeurs testées#
Identification |
Référence |
Aster |
% différence |
Flèche en élasticité |
|||
Nœud : \(P\) , composante : \(\mathrm{DY}\) |
3.72 |
3.7128 |
-0.193 |
Nœud : \(P\) , composante : \(\mathrm{DX}\) |
–0.439 |
–0.4385 |
0.104 |
Flèche en plasticité |
|||
Nœud : \(P\) , composante : \(\mathrm{DY}\) |
4.547 |
4.6959 |
3.276 |
Nœud : \(P\) , composante : \(\mathrm{DX}\) |
–0.5127 |
–0.5289 |
-3.157 |

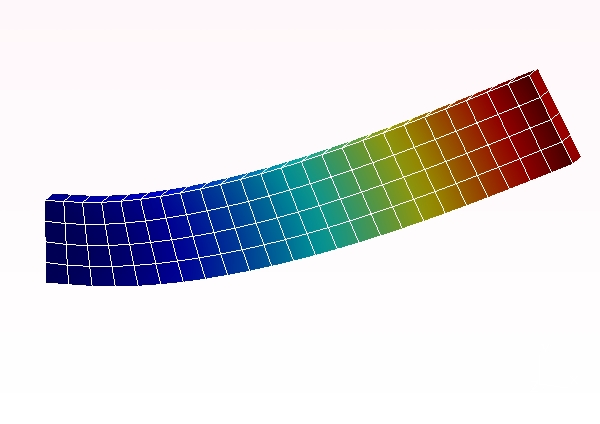

Déformée#
Calcul élastique:
Modélisation B#
Caractéristiques de la modélisation#
Type de modélisation utilisé: élément MECA_HEXA8 (hexaèdres à 8 nœuds)
Conditions limites:
DDL_IMPO= |
(GROUP_NO = ‘TOUT‘, DZ = 0.) |
FACE_IMPO= |
(GROUP_MA = ‘X0‘, DX = 0., DY = 0.) |
Cisaillement sur la face \(\mathrm{XL}\) : FORCE_FACE= (GROUP_MA = ‘XL‘, FY = \({h}_{y}\) )
Caractéristiques du maillage#
Nombre de nœuds: 250
Nombre de mailles et types: 96 HEXA8, 200 QUAD4
Valeurs testées#
Identification |
Référence |
Aster |
% différence |
Flèche en élasticité |
|||
Nœud : \(P\) , composante : \(\mathrm{DY}\) |
3.72 |
3.5934 |
-3.4 |
Nœud : \(P\) , composante : \(\mathrm{DX}\) |
–0.439 |
–0.4243 |
-3.35 |
Flèche en plasticité |
|||
Nœud : \(P\) , composante : \(\mathrm{DY}\) |
4.547 |
4.0203 |
-11.58 |
Nœud : \(P\) , composante : \(\mathrm{DX}\) |
–0.5127 |
–0.4621 |
9.875 |
RemarqueOn constate qu’avec le même nombre de mailles (et donc de nœuds), les résultats de l’HEXA8 standard sont nettement moins bons, en élasticité comme en plasticité. De plus, si on augmente le nombre d’éléments on n’atteint jamais la flèche de référence, ce qui est le cas avec l’élément stabilisé.Sur un maillage avec assez peu de nœuds (250), l’élément stabilisé est plus performant en temps calcul (-10%).#
Modélisation C#
Caractéristiques de la modélisation#
Type de modélisation utilisé: élément MECA_HEXA20 (hexahèdres à 20 nœuds)
Conditions limites:
DDL_IMPO= |
(GROUP_NO = ‘TOUT‘, DZ = 0.) |
FACE_IMPO= |
(GROUP_MA = ‘X0‘, DX = 0., DY = 0.) |
Cisaillement sur la face \(\mathrm{XL}\) : FORCE_FACE= (GROUP_MA = ‘XL‘, FY =
)
Caractéristiques du maillage#
Nombre de nœuds: 815
Nombre de mailles et types: 96 HEXA20, 200 QUAD8
Valeurs testées#
Identification |
Aster |
Flèche en élasticité |
|
Nœud : \(P\) , composante : \(\mathrm{DY}\) |
3.72 |
Nœud : \(P\) , composante : \(\mathrm{DX}\) |
–0.439 |
Flèche en plasticité |
|
Nœud : \(P\) , composante : \(\mathrm{DY}\) |
4.547 |
Nœud : \(P\) , composante : \(\mathrm{DX}\) |
–0.5127 |
RemarqueCette modélisation est celle qui sert de référence pour les calculs avec les hexaèdres à 8 nœuds.#
Synthèse des résultats#
On constate sur cet exemple d’une poutre en flexion que les blocages de l’élément HEXA8 standards sont levés par l’élément HEXA8 sous-intégré et stabilisé par la méthode ASM («assumed strain method»).
De plus, cet élément est plus performant en temps calcul.
