v6.02.116 SSNL116 - Tronçon de câble à isolation gazeuse#
Résumé :
Le problème est quasi-statique non linéaire en mécanique des structures.
On analyse le comportement d’un tronçon de câble à isolation gazeuse, enfoui à une faible profondeur modélisé par des barres. L’interaction avec le sol est prise en compte par des éléments de barre à comportement non linéaire. Dans le sens vertical, ce comportement est asymétrique.
Une seule modélisation met en œuvre ce câble à isolation gazeuse (C.I.G.), dont le maillage est obtenu par un programme fortran associé au test.
Solution de référence#
Méthode de calcul utilisée pour la solution de référence#
Solution de non régression.
Résultats de référence#
Valeurs du déplacement vertical et de l’effort normal dans la barre verticale au nœud à \(t=0.1,1.,2.6\) et \(\mathrm{4s}\) .
Instant |
\(\mathrm{Dz}\) |
\(N\) |
0.1 |
–4.0E-04 |
–2000 |
–4.0E-03 |
–12000 |
|
2.6 |
–4.0E-04 |
5200 |
2.0E-03 |
7600 |
Incertitude sur la solution#
Solution de non régression.
Références bibliographiques#
[bib1] J.C. MASSON, A. STROOBANT: «Etude des déplacements et des contraintes dus aux échauffements cycliques d‘une maquette enterrée de Câble à Isolation Gazeuse» Note EDF RETD HT-2C/99/22/A
Modélisation A#
Caractéristiques de la modélisation#
Modélisation: 10 éléments de poutre multifibre pour le C.I.G, 60 éléments de barre
Caractéristiques du maillage#
Maillage de la poutre : 70 mailles SEG2

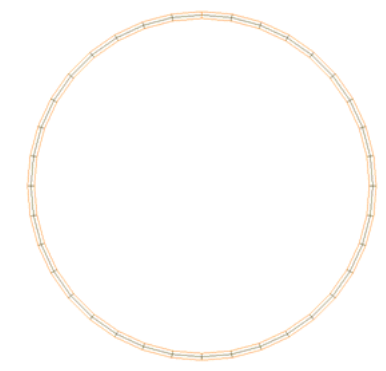

Maillage de la section : 108 nœuds; 72 QUAD4
Grandeurs testées et résultats#
Déplacement vertical \(\mathit{Dz}\) , au point \(\mathit{PC02}\)
Instant |
Point |
Identification |
Type de Référence |
Référence |
Tolérance |
|
\(0.1\) |
PC02 |
DEPL |
DZ |
NON-REGRESSION |
\(-4.0E-04\) |
\(0.10\text{%}\) |
\(1.0\) |
PC02 |
DEPL |
DZ |
NON-REGRESSION |
\(-4.0E-03\) |
\(0.10\text{%}\) |
\(2.6\) |
PC02 |
DEPL |
DZ |
NON-REGRESSION |
\(-4.0E-04\) |
\(0.10\text{%}\) |
\(4.0\) |
PC02 |
DEPL |
DZ |
NON-REGRESSION |
\(2.0E-03\) |
\(0.10\text{%}\) |
Effort normal \(N\) , au point \(\mathit{PC02}\) , dans la barre verticale.
Instant |
Maille |
Nœud |
Identification |
Type de Référence |
Référence |
Tolérance |
|
\(0.1\) |
MV01F010 |
PC02 |
EFGE_ELNO |
N |
NON-REGRESSION |
\(–2000\) |
\(0.10\text{%}\) |
\(1.0\) |
MV01F010 |
PC02 |
EFGE_ELNO |
N |
NON-REGRESSION |
\(–12000\) |
\(0.10\text{%}\) |
\(2.6\) |
MV01F010 |
PC02 |
EFGE_ELNO |
N |
NON-REGRESSION |
\(5200\) |
\(0.10\text{%}\) |
\(4.0\) |
MV01F010 |
PC02 |
EFGE_ELNO |
N |
NON-REGRESSION |
\(7600\) |
\(0.10\text{%}\) |
Efforts généralisés \(N,\mathit{MT},\mathit{MFY},\mathit{MFZ}\) , au nœud NP01_006.
Instant |
Maille |
Nœud |
Identification |
Type de Référence |
Référence |
Tolérance |
|
\(0.1\) |
MP01_005 |
NP01_006 |
EFGE_ELNO |
N |
NON-REGRESSION |
\(0.\) |
\(1.0E-03\) |
\(1.0\) |
MP01_005 |
NP01_006 |
EFGE_ELNO |
MT |
NON-REGRESSION |
\(0.\) |
\(1.0E-03\) |
\(2.6\) |
MP01_005 |
NP01_006 |
EFGE_ELNO |
MFY |
NON-REGRESSION |
\(1087.2296\) |
\(0.10\text{%}\) |
\(4.0\) |
MP01_005 |
NP01_006 |
EFGE_ELNO |
MFZ |
NON-REGRESSION |
\(0.\) |
\(1.0E-03\) |
Instant |
Maille |
Point |
Sous-point |
Identification |
Type de Référence |
Référence |
Tolérance |
|
\(0.1\) |
MP01_005 |
1 |
1 |
VARI_ELGA |
V1 |
NON-REGRESSION |
\(0.\) |
\(1.E-03\) |
Remarques#
Le programme permettant de construire le maillage ainsi que les données de ce programme sont associés au test (fichiers ssnl116a.38 et ssnl116a.39).
Synthèse des résultats#
Ce test permet de valider le comportement VMIS_ASYM_LINE sur une structure réelle.
