v6.08.115 SSND115 - Loi de comportement élasto-plastique avec effet de non radialité#
Résumé:
Le problème est quasi-statique non-linéaire en mécanique des structures. La loi testée, VISC_MEMO_NRAD, est une loi de comportement avec écrouissage cinématique non-linéaire, écrouissage isotrope, et mémoire de l’écrouissage maximum, ainsi que prise en compte de la non radialité (ou non proportionnalité) du chargement.
On analyse la réponse en un point matériel, sur un essai de traction-torsion cyclique.
La modélisation A permet de valider les effets de mémoire et de non radialité en comparaison à des résultats expérimentaux.
Solution de référence#
Résultats de référence#
Les résultats sont expérimentaux [bib1]. Les valeurs mesurées sont lesamplitudes de contrainte après stabilisation:
Chargement |
\(\frac{\Delta {\varepsilon}_{xx}}{2}\) |
\({\varepsilon}_{\mathit{moy}}\) |
\(\frac{\Delta {\sigma}_{xx}}{2}\) |
\({\sigma}_{\mathit{moy}}\) |
\(\frac{\Delta \gamma }{2}\) |
\({\gamma}_{\mathit{moy}}\) |
\(\frac{\Delta {\sigma}_{xy}}{2}\) |
\({{\sigma}_{xy}}_{\mathit{moy}}\) |
FRI15 |
0.0034 |
0 |
413 |
-5 |
0.0058 |
0 |
237 |
0 |
FRI15 |
0.0034 |
0 |
398 |
-5 |
0.0058 |
0 |
231 |
1 |
On obtient donc les moyennes suivantes \(\frac{\Delta {\sigma}_{xx}}{2}=405.5\mathit{MPa}\) et \(\frac{\Delta {\sigma}_{xy}}{2}=234\mathit{MPa}\) ,
ce qui, comme \({\sigma}_{xx}\mathit{moy}=-5\mathit{Mpa}\) ,et \({\sigma}_{xx}\mathit{moy}=0,5\mathit{Mpa}\) conduit à:
\({\sigma}_{xx}max=400.5\mathit{MPa}\) , \({\sigma}_{xx}min=-410.5\mathit{MPa}\)
\({\sigma}_{xy}max=234.5\mathit{MPa}\) , \({\sigma}_{xy}min=-233.5\mathit{MPa}\)
Incertitude sur la solution#
L’incertitude qui découle de la variabilité des résultats expérimentaux est de 2%. Celle qui provient de l’identification des paramètres matériau peut être estimée à 5% à 10% (cf. [bib2]).
Références bibliographiques#
«Multiaxial fatigue evaluation using discriminating strain paths» Nima Shamsaei, Ali Fatemi, Darrell F. Socie International Journal of Fatigue 33 (2011) 597–609
J.M.PROIX «Comportement viscoplastique prenant en compte la non proportionnalité du chargement» EDF R&D-CR-AMA12-284, 12/12/12
Modélisation A#
Caractéristiques de la modélisation#
Point matériel, comportement VISC_MEMO_NRAD.
Chaque cycle élémentaire (une traction-compression pour une torsion donnée) est discrétisé en 48 pas. Pour effectuer un tour complet sur le diagramme précédent il faut \(360/15=24\) cycles élémentaires.
On effectue en tout 4 tours complet, soit au total \(48\times 24\times 4=4608\) pas de temps.
Grandeurs testées et résultats#

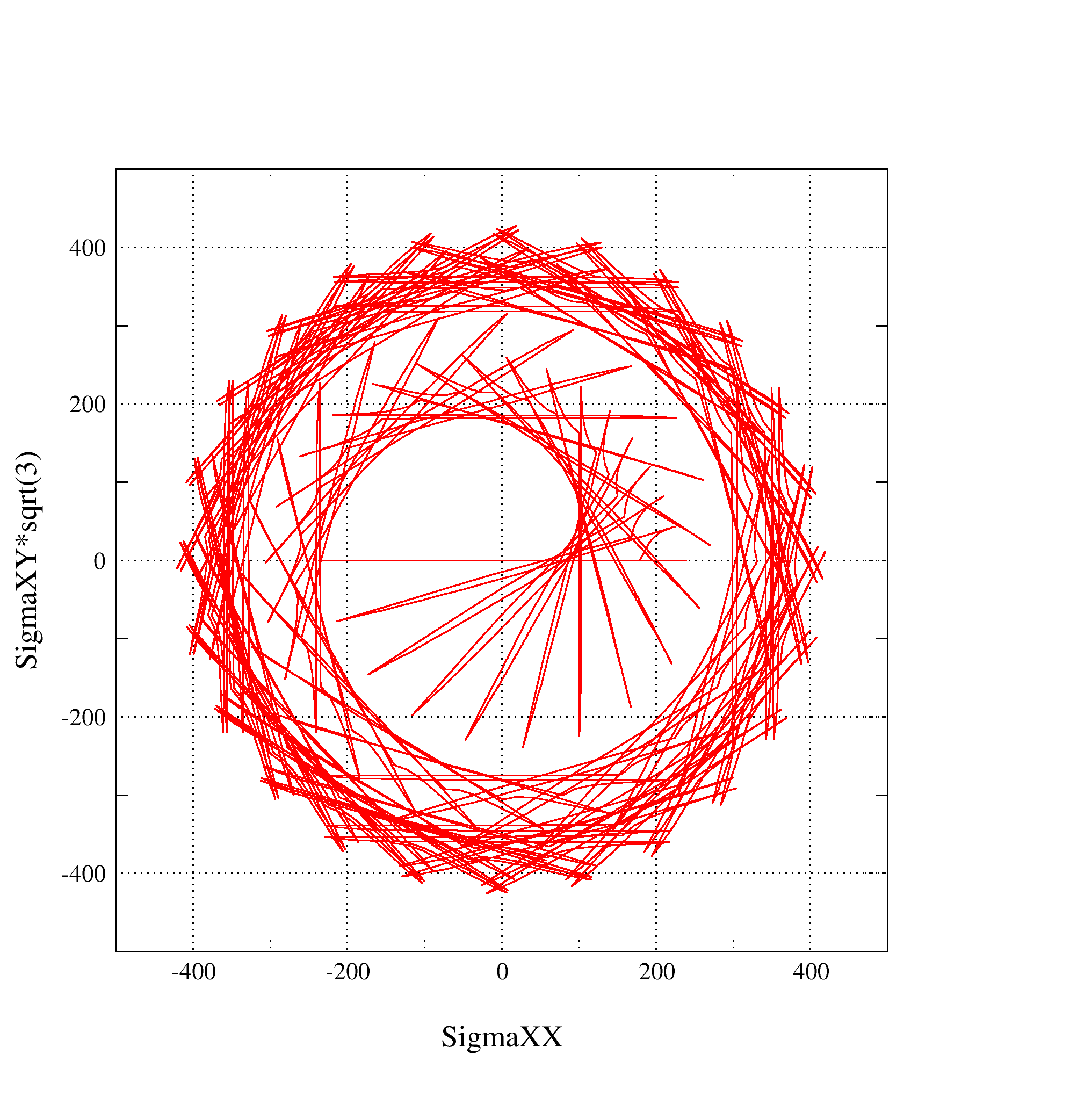

La représentation des résultats dans un diagramme \(\sqrt{3}{\sigma}_{xy};{\sigma}_{xx}\) montre la stabilisation de la réponse
Les valeurs extrêmes des contraintes obtenues à la fin du chargement sont
Identification |
Référence |
tolérance |
\({\sigma}_{xx}max\) |
400.5 |
5% |
\({\sigma}_{xx}min\) |
-410.5 |
3% |
\({\sigma}_{xy}max\) |
234.5 |
6.00% |
\({\sigma}_{xy}min\) |
-233.5 |
6.00% |
Synthèse des résultats#
Les résultats montrent la capacité du modèle à prendre en compte le sur écrouissage dû à la non radialité du chargement. En effet, en l’absence de termes liés à la non radialité, les amplitudes obtenues sont beaucoup plus faibles (environ \(100\mathit{Mpa}\) de moins). La différence de 5 à 6% avec l’expérience peut être considérée comme acceptable.
