v6.03.164 SSNP164 – Joints 2D et 3D pour la loi JOINT_MECA_ENDO#

Résumé:

Ce test a pour objet la validation des éléments de joints hydro-mécaniques pour la loi de comportement des barrages JOINT_MECA_ENDO.

On teste à la fois les modélisations mécaniques pures PLAN_JOINT en \(\mathrm{2D}\) (maille QUAD4, QUAD8) et 3D_JOINT en \(\mathrm{3D}\) (maille HEXA8, HEXA20 ou PENTA6, PENTA15) en présence de pression imposée. Puis, pour les même éléments quadratiques on teste également les modélisations hydro-mécaniques couplées PLAN_JOINT_HYME et C3D_JOINT_HYME, avec le profil de sous-pression obtenue dans le calcul.

Les éléments sur lesquels s’appuient ces modélisations sont les éléments de joints cohésifs standards.

Modélisation \(A\) : PLAN_JOINT maille QUAD4avec JOINT_MECA_RUPT test de traction

Modélisation \(B\) : PLAN_JOINT maille QUAD4 avec JOINT_MECA_RUPT test de cisaillement

Modélisation \(C\) :

Modélisation \(D\) :

Modélisation \(E\) :

Modélisation \(F\) :

Solution de référence#

Cas général#

La loi de comportement JOINT_MECA_ENDO a été développée dans le cadre de la thèse d’Ilaria Fontana soutenue en mars 2022. Le manuscrit de thèse contient tous les éléments théorique de la loi.

On cherche ici à reproduire un test de traction et un test de cisaillement sous contrainte normale constante imposée. On rappelle que les paramètres de la loi sont: la rigidité normale et tangentielle \({K}_{n}\) et \({K}_{t}\) , le coefficient de frottement \(\mu ` , la cohésion :math:`C\) , la contrainte de cisaillement maximale \(T\) , deux paramètres permettant respectivement de contrôler le pic en cohésion et le pic en cisaillement \({B}_{n}\) , \({B}_{t}\) , deux paramètres permettant de contrôler l’évolution du pic de contrainte en cisaillement \({m}_{1}\) et \({m}_{2}\) et un paramètre de régularisation de la phase post-pic \({D}_{1}\) (qui permet notamment de s’assurer de l’absent de snap-back). Il est important de noter que \({K}_{n}\) , \({K}_{t}\) , \(\mu ` , :math:`C\) et \(T\) sont des paramètres «ingénieur» qu’il est possible d’identifier sur des essais expérimentaux. Toutefois, \({B}_{n}\) , \({B}_{t}\) , \({m}_{1}\) , \({m}_{2}\) et \({D}_{1}\) sont des paramètres numériques permettant d’assurer les bonnes propriétés mathématiques de la loi et de contrôler la phase adoucissante. On détermine les valeurs de \({B}_{n}\) et de \({B}_{t}\) à partir des équations 2.48 et 2.49 du manuscrit de thèse. Dans la version actuelle de la loi, les paramètres \({m}_{1}\) et \({m}_{2}\) sont fixés respectivement à \({m}_{1}=3\) et \({m}_{2}=0,5\) permettant ainsi d’avoir une «bonne forme» pour la phase post-pic. Concernant le paramètre \({D}_{1}\) on considère qu’il doit être dix fois supérieur à sa valeur minimale \({D}_{1min}\) définie par la condition de non snap-back décrite en page 47 du manuscrit. A noter que d’autres conditions sur les paramètres sont à respecter: une condition sur \(C\) et \(T\) décrite par l’équation 2.50, une condition sur \({K}_{n}\) et \({K}_{t}\) décrite par l’équation 2.24 et pour finir il faut vérifier que \({B}_{n}\) et \({B}_{t}\) soient positifs.

Le script Python présenté en annexe permet de calculer les paramètres numériques de la loi à partir des paramètres ingénieurs. Il est possible d’utiliser ce script dans le sens inverse, c’est-à-dire de calculer les paramètres ingénieurs à partir des paramètres numériques définis au préalable. Dans la version actuelle du cas-test, une fonction Python est introduite en début de chaque fichier de commande permettant de calculer les paramètres numériques de la loi à partir des paramètres dit «ingénieur».

Pour le test de cisaillement, la solution de référence est donnée par les équations 2?38 et 2.39 du manuscrit de thèse. Pour le test de traction, la solution de référence est donnée par les équations 2.44 et 2.45 du manuscrit de thèse. Chacune de ces équations est exprimé en fonction de la variable d’endommagement alpha.

Modélisation A#

Validation du joint \(2D\) avec la loi JOINT_MECA_ENDO

On réalise ici un test de traction.

Caractéristiques de la modélisation#

Modélisation en déformations planes D_PLAN pour l’élément élastique.

Modélisation plan pour l’élément de joint (mot clé PLAN_JOINT).

Caractéristiques du maillage#

Nombre de nœuds: 6

L’élément élastique est un QUAD4.

L’élément de joint est un QUAD4 dégénéré (nœuds confondus).

Grandeurs testées et résultats#

On compare la contrainte normale avec la solution de référence à différent instant de chargement qui correspondent à différent état d’endommagement du joint.

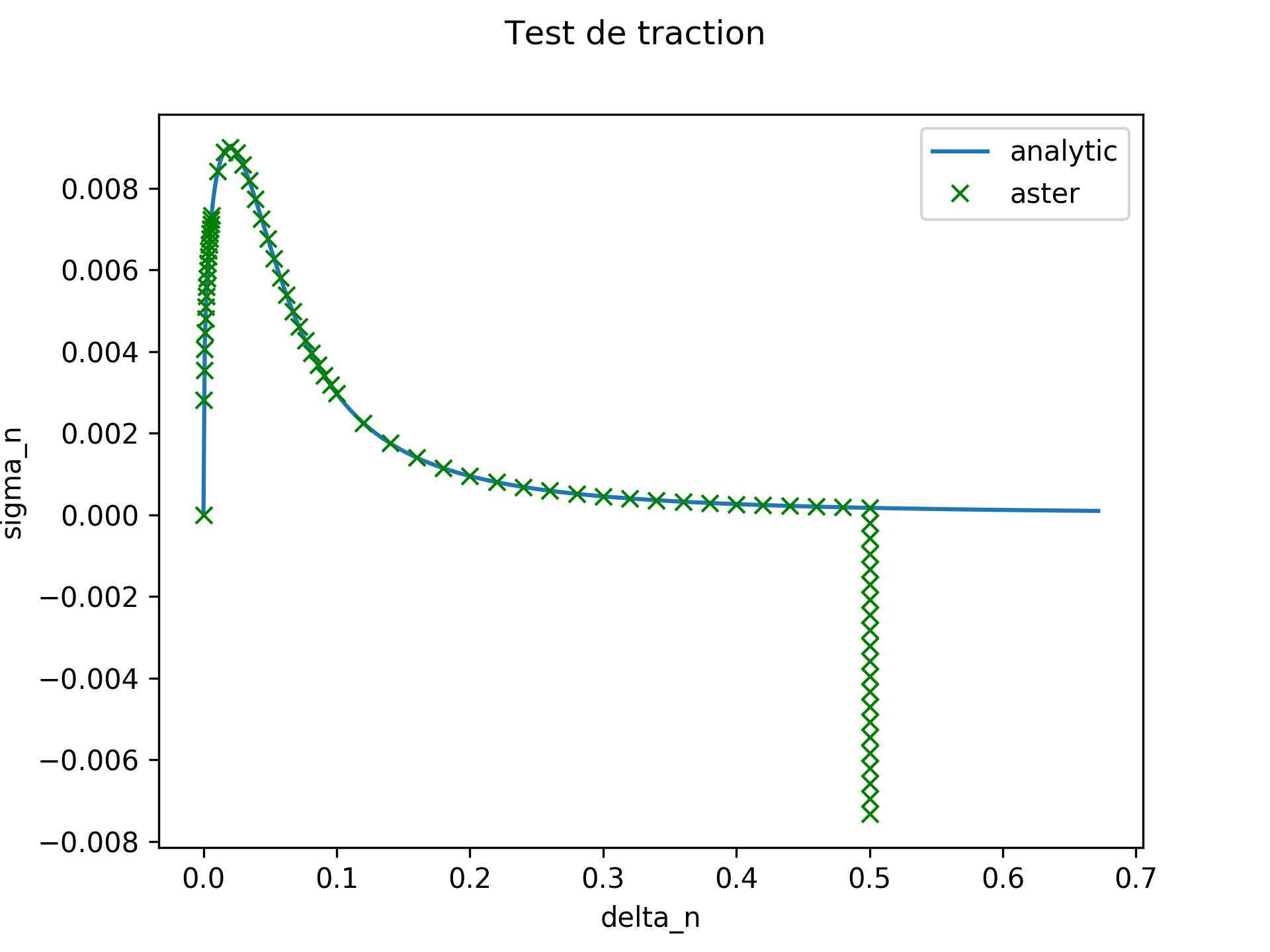

../../../../_images/1000020100000780000005A00C1B5069135A7300.png

Grandeur testée

Référence

Tolérance ( \(\text{\%}\) )

FN, à l’instant 20

\({\sigma}_{n}=7333.48152\mathit{Pa}\)

1

FN, à l’instant 40

\({\sigma}_{n}=2969.57717064\mathit{Pa}\)

1

FN, à l’instant 43

\({\sigma}_{n}=1404.71701949\mathit{Pa}\)

1

FN, à l’instant 60

\({\sigma}_{n}=172.0723055535\mathit{Pa}\)

1

Modélisation B#

Validation du joint \(\mathrm{2D}\) avec la loi JOINT_MECA_ENDO

On réalise ici un chargement de cisaillement sous pression normale.

Caractéristiques de la modélisation#

Modélisation en déformations planes D_PLAN pour l’élément élastique.

Modélisation plan pour l’élément de joint (mot clé PLAN_JOINT).

Caractéristiques du maillage#

Nombre de nœuds: 6

L’élément élastique est un QUAD4.

L’élément de joint est un QUAD4 dégénéré (nœuds confondus).

Grandeurs testées et résultats#

On compare la contrainte tangentielle avec la solution de référence à différent instant de chargement qui correspondent à différent état d’endommagement du joint.

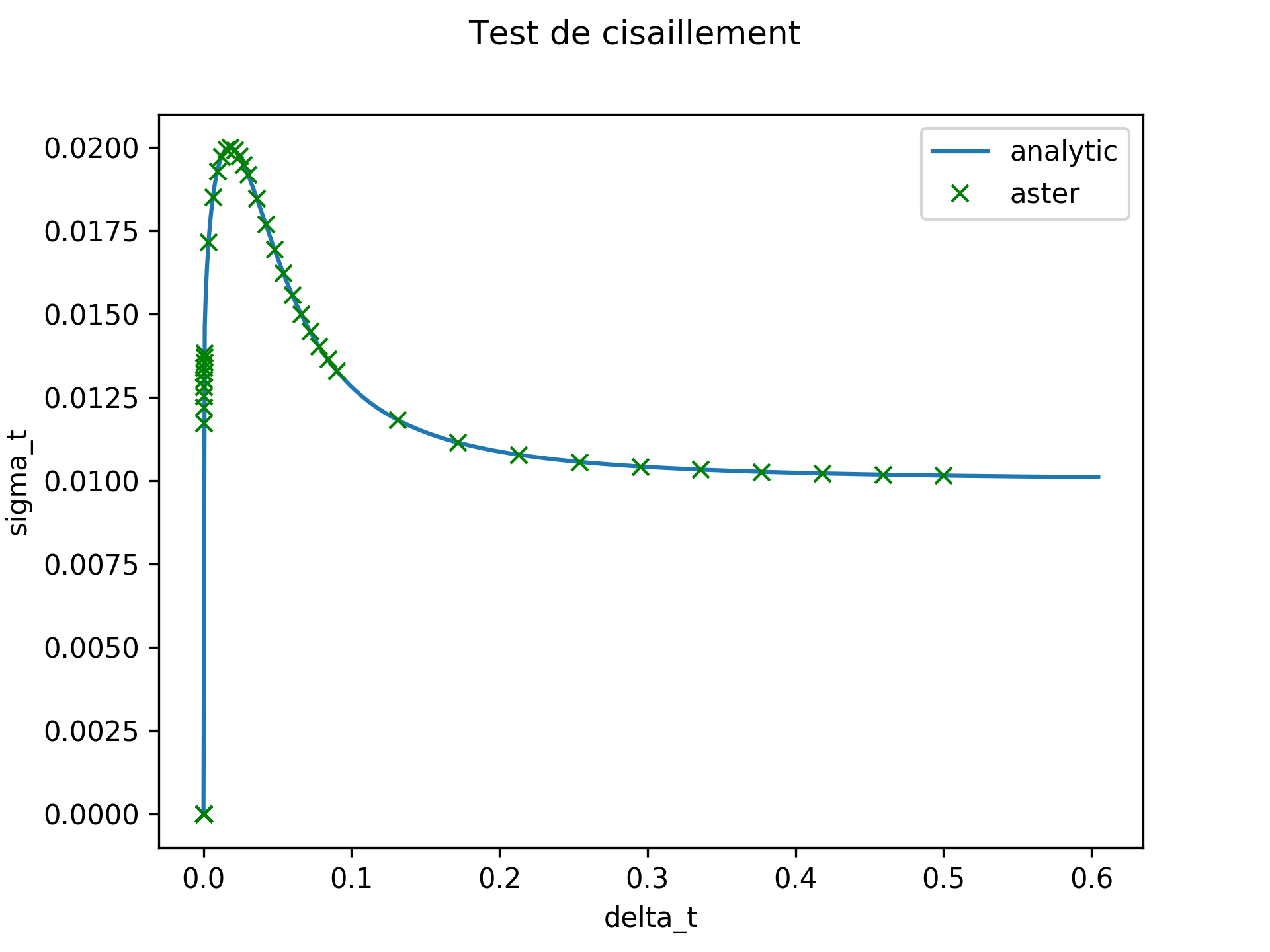

../../../../_images/1000020100000780000005A08CD833E09F19434B.png

Grandeur testée

Référence

Tolérance ( \(\text{\%}\) )

FT, à l’instant 21

\({\sigma}_{t}=17163.92\mathit{Pa}\)

1

FT, à l’instant 26

\({\sigma}_{t}=19997.40052853\mathit{Pa}\)

1

FT, à l’instant 40

\({\sigma}_{t}=13299.5301896\mathit{Pa}\)

1

FT, à l’instant 50

\({\sigma}_{t}=10156.4653147\mathit{Pa}\)

1

Modélisation C#

Modélisation D#

Modélisation E#

Modélisation F#

Synthèse des résultats#

Les résultats numériques sont en accord avec la solution analytique. Ces tests permettent de valider les éléments de joint, les éléments de joint \(\mathit{HM}\) en \(\mathrm{2D}\) et \(\mathrm{3D}\) dans les différents modes d’ouverture.

ANNEXE : Script Python pour la solution analytique#

# JOINT_MECA_ENDO : Test de cisaillement #

from math import *

import numpy as np

import scipy.optimize as opt

import matplotlib.pyplot as plt

# SELECTION DES DONNEES D’ENTREE :

# Mode = [“Ilaria”, “CIH”]

mode = “CIH”

if mode == “Ilaria”:

# Coefficient de frottement

mu = 1. # Extrait de ssnp162a ligne 35

Bn = 137622240.236444 # Extrait de lcejdm ligne 166

Bt = 32281760.05546218 # Extrait de lcejdm ligne 167

# Energie dissipee durant l’endommagement :

D1 = 1. # Extrait de lcejdm ligne 174

if mode == “CIH”:

# Cohesion

C = 1.4e6 # Extrait mail du CIH du 8/02

#C = 1.e5 # Extrait du test d’Ilaria

# Contrainte de cisaillement maximale

T = 1.1e6 # Extrait mail du CIH du 8/02

#T = 0.9*C # Extrait du test d’Ilaria

# Coefficient de frottement

mu = 0.95 # Extrait mail du CIH du 8/02

# Rigidite normale :

Kn = 1.e12 # Extrait de ssnp162a ligne 30

# Rigidite tangentielle :

Kt = 2.*Kn # Extrait de ssnp162a ligne 32

# Cohesion residuelle

c_bar = 0.6

# Contrainte de compression constante :

sigma_n_comp = 0.4e6

# Parametres de forme du pic

m1 = 3. # Extrait de lcejdm ligne 172

m2 = 0.5 # Extrait de lcejdm ligne 173

# Pas d’integration (alpha de 0 a 1 par pas de step)

step = 0.0001

# Endomagement max (entre 0 et 1)

endo_max = 0.90

# Definition des fonctions S et R fonction de alpha :

# Definition de la fonction S(alpha) :

def S(alpha):

return ((1-alpha)**m1)/(alpha**m2)

# Definition de la fonction derivee de S(alpha) :

def Sp(alpha):

return ((m2-m1)*alpha-m2)*((1-alpha)**(m1-1))/(alpha**(m2+1))

# Definition de la derivee seconde de S(alpha) :

def S2p(alpha):

return ((m1-m2)*(m1-m2-1.)*alpha**2+2.*m2*(m1-m2-1.)*alpha+

m2*(m2+1.))*(1.-alpha**(m1-2))/alpha**(m2+2)

# Definition de la fonction R(alpha) :

def R(alpha):

return ((2.*(Sp(alpha))**2)/(S2p(alpha)))-S(alpha)

# Recherche du max de R(alpha) :

def FindMaxR():

val_max = opt.fmin(lambda alpha: -R(alpha), 1.e-10)

return R(val_max[0])

# Calcul de Bn, Bt, C et T :

def CalcBn():

Bn = (-Sp(alpha_max)*T**2)/(2.*D1*S(alpha_max)**2)

return Bn

def CalcBt():

Bt = (-Sp(alpha_max)*(C**2-mu**2*T**2))/(2.*D1*S(alpha_max)**2)

return Bt

def CalcC():

C = sqrt(2.*D1*(Bn*(mu**2)+Bt))*S(alpha_max)/(sqrt(-Sp(alpha_max)))

return C

def CalcT():

T = sqrt(2.*D1*Bn)*S(alpha_max)/sqrt(-Sp(alpha_max))

return T

# Calcul de delta et sigma en fonction de alpha :

def joint_meca_endo(Kn,Kt,Bn,Bt,m1,m2,mu,c_bar,D1,alpha):

delta_t = (sqrt(2.*D1/(-(mu**2*Bn+Bt)*Sp(alpha)))*(Kt+(mu**2*Bn+Bt)*S(alpha))/Kt+

(mu*sigma_n_comp+c_bar)/Kt)

sigma_t = sqrt(2.*D1*(mu**2*Bn+Bt))*S(alpha)/sqrt(-Sp(alpha))+mu*sigma_n_comp+c_bar

delta_n = -sigma_n_comp/Kn+mu*sqrt(2.*D1/(-(mu**2*Bn+Bt)*Sp(alpha)))

delta_n_trac = sqrt(2*D1/(-Bn*Sp(alpha)))*(Kn+Bn*S(alpha))/Kn+c_bar/(mu*Kn)

sigma_n = S(alpha)*sqrt(2.*D1*Bn)/sqrt(-Sp(alpha))+c_bar/mu

return delta_t, sigma_t, delta_n, delta_n_trac, sigma_n

# Impression des courbes :

def PlotCurve(x,y,title,label_x,label_y,output_folder_path,filename):

plt.figure(title)

plt.plot(x, y, label=title)

plt.xlabel(label_x)

plt.ylabel(label_y)

plt.suptitle(title)

plt.legend()

plt.savefig(output_folder_path+filename, dpi=300)

plt.close()

if __name__ == “__main__”:

# Calcul de alpha_max :

alpha_max = (-m2+sqrt(m1*m2/(m1-m2+1)))/(m1-m2)

# Recherche du maximu de R :

R_max = FindMaxR()

# Calculs des parametres en fonction des donnees d’entree :

if mode == “Ilaria”:

C = CalcC()

T = CalcT()

if mode == “CIH”:

D1 = max((max(T**2/(2.*Kn),C**2/(2.*Kt))*(-Sp(alpha_max)/(S(alpha_max)**2))*R_max*10.),1.)

Bn = CalcBn()

Bt = CalcBt()

# Calcul de D_min :

D_min = max(T**2/(2.*Kn),C**2/(2.*Kt))*(-Sp(alpha_max)/(S(alpha_max)**2))*R_max

# Impression des donnees :

print “n”

print “===== VALEUR DES PARAMETRES =====”

print “———————————————”

print “ Kn :”, Kn, “ttt Kt :”, Kt

print “ C :”, C, “ttt T :”, T

print “mu :”, mu, “ttt c_bar :”, c_bar

print “Bn :”, Bn, “tt Bt :”, Bt

print “alpha_max :”, alpha_max, “t R_max :”, R_max

print “D1 :”, D1, “tt sigma_n_comp :”, sigma_n_comp

print “m1 :”, m1, “ttt m2 :”, m2

# Tests de validation des parametres :

print “n”

print “===== TEST DE VALIDATION DES PARAMETRES =====”

print “———————————————”

print “Test D1 > D_min :ttt”, D1>=D_min

if not D1>D_min:

print “ /!D1 = “, D1, “et D_min =”, D_min

print “Test mu*T < C < sqrt(2.)*mu*T :tt”, mu*T < C < sqrt(2.)*mu*T

if not mu*T < C < sqrt(2.)*mu*T:

print “ /!mu*T = “, mu*T, “C = “, C, “sqrt(2.)*mu*T = “, sqrt(2.)*mu*T

print “Test Kn > Bn*R_max :ttt”, Kn>Bn*R_max

if not Kn>Bn*R_max:

print “ /!Kn = “, Kn, “Bn*R_max = “, Bn*R_max

print “Test Kt > Bt*R_max :ttt”, Kt>Bt*R_max

if not Kt>Bt*R_max:

print “ /!Kt = “, Kt, “Bt*R_max = “, Bt*R_max

print “Test Bn > 0tttt”, Bn>0.

if not Bn>0.:

print “ /!Bn = “, Bn

print “Test Bt > 0tttt”, Bt>0.

if not Bt>0.:

print “ /!Bt = “, Bt

print “———————————————”

print “n”

# Calculs de delta et sigma :

list_delta_t = [0.]

list_sigma_t = [0.]

list_delta_n = [0.]

list_delta_n_trac = [0.]

list_sigma_n = [0.]

for alpha in np.arange(0.+step, endo_max+step, step):

delta_t, sigma_t, delta_n, delta_n_trac, sigma_n = joint_meca_endo(Kn,Kt,Bn,Bt,m1,m2,mu,c_bar,D1,alpha)

list_delta_t.append(delta_t*1e3)

list_sigma_t.append(sigma_t/1.e6)

list_delta_n.append(delta_n*1e3)

list_delta_n_trac.append(delta_n_trac*1e3)

list_sigma_n.append(sigma_n/1.e6)
