d9.05.01 Mise en œuvre de STAT_NON_LINE et de DYNA_NON_LINE#

Résumé:

On décrit ici la mise en œuvre informatique de l’algorithme de résolution des problèmes quasi-statiques non linéaires et dynamiques non-linéaires. Les documents décrivant en détail ces algorithmes sont supposés connus ([r5.03.01] et [r5.05.05]), on n’en rappellera que les principales étapes. On trouvera dans ce document un rappel des notations, l’organigramme simplifié de la routine op0070, permettant de discerner les principales articulations logiques des opérateurs STAT_NON_LINE et DYNA_NON_LINE de Code_Aster , l’arbre d’appel, une description des objets informatiques et des principales routines, et quelques pièges à éviter lors du développement dans cet opérateur.

Table des matières

Structures de données#

Une SD passe par plusieurs phases:

  • Création de la SD;

  • Lecture des informations de l’utilisateur et stockage dans la SD;

  • Initialisations de la SD;

  • Destruction de la SD.

Les SD ne passent pas nécessairement par toutes ces phases.

Les types de SD#

On introduit trois niveaux de SD:

  1. Les concepts provenant d’autres commandes ou produits par la commande elle-même;

  2. Les SD «moyen-niveau» sont des variables Fortran (des tableaux de type simple) disposant de routines d’accès. Dans cette catégorie, on trouvera le vecteur des fonctionnalités activées list_func_acti et les variables-chapeaux qui sont des tableaux de chaînes de caractères contenant des objets plus complexes (matrices, vecteurs, etc);

  3. Les SD «haut-niveau» sont

    • Soit des objets JEVEUX spécifiques à l’opérateur (avec routines d’accès)

    • Soit des SD standards (maillage, modèle, … ) de Code_Aster qui resteront internes à l’opérateur

    • Soit des SD décrites à l’aide des types dérivés Fortran;

SD de type concept#

Les concepts proviennent d’un autre opérateur ou sont construits par l’opérateur pour être utilisés dans d’autres commandes. Elles sont construites exclusivement sur des SD standards dans Code_Aster (champs, numérotations, etc.). Leur contenu est décrit dans les documentations de type D4. Voici la liste exhaustive de ces SD dans op0070.F90:

Description

Type

Nom généralement utilisé

Maillage

sd_mailla

MAILLA

Modèle

sd_modele

MODELE

Résultat

sd_resultat

RESULT

Caractéristiques élémentaires

sd_cara_elem

CARELE

Chargements

sd_l_charges

LISCHA

Champ de matériaux et variables de commande

sd_cham_mater

MATE

Définition des contacts

sd_contact

DEFICO

Définition des liaisons unilatérales

sd_contact

DEFICU

SD de niveau moyen#

Les SD de niveau moyen sont intermédiaires entre les SD «bas-niveau» et les SD «haut-niveau». En effet, ces variables sont des objets Fortran simples mais disposent de routines d’accès. Elles sont donc «bas-niveau» du point de vue du stockage, mais leur accès se fait par des routines spécifiques, tout comme les SD de «haut-niveau».

Description

Type

Nom

Fonctionnalités activées

INTEGER(100)

list_func_acti

Variable-chapeau – Matrices élémentaires

CHAR*19 (ZMEELM)

MEELEM

Variable-chapeau – Matrices assemblées

CHAR*19 (ZMEASS)

MEASSE

Variable-chapeau – Vecteurs élémentaires

CHAR*19 (ZVEELM)

VEELEM

Variable-chapeau – Vecteurs assemblés

CHAR*19 (ZVEASS)

VEASSE

Variable-chapeau – Champs solutions

CHAR*19 (ZSOLAL)

SOLALG

Variable-chapeau – Champs solutions incrémentales

CHAR*19 (ZVALIN)

VALINC

SD de haut-niveau#

Toutes ces SD sont construites sur des objets JEVEUX ou des types dérivés et leur accès se fait par l’intermédiaire de routines dédiées (encapsulation des données) quand les SD sont spécifiques. On ne revient pas sur toutes, car ce sont des concepts contenus dans les mot-clefs de l’opérateur ou produits par l’opérateur (§ 2.1.1 ).

Description

Type

Nom

Carte de comportement

sd_carte

COMPOR

Solveur

sd_solveur

SOLVEU

Matrice de préconditionnement

sd_matr_asse

MAPREC

Matrice de résolution assemblée

sd_matr_asse

MATASS

Carte des critères de convergence pour le comportement

sd_carte

CARCRI

Carte des variables de commande de référence

sd_carte

COMREF

Carte des codes-retours erreur du comportement

sd_carte

CODERE

Numérotation

sd_nume_ddl

NUMDDL

Numérotation fixe (utilisée pour le contact méthode continue)

sd_nume_ddl

NUMFIX

Gestion des impressions

spécifique à op0070

ds_print

Gestion des mesures de temps et des statistiques

spécifique à op0070

ds_measure

Gestion des erreurs de l’algorithme

spécifique à op0070

SDERRO

Gestion de l’archivage et de l’état initial (IN et OUT)

spécifique à op0070

ds_inout

Gestion de la convergence

spécifique à op0070

ds_conv

Gestion du SUIVI_DDL

spécifique à op0070

SDSUIV

Gestion des critères de qualité

spécifique à op0070

SDCRIQ

Gestion du pilotage

spécifique à op0070

SDPILO

Gestion des numérotations

spécifique à op0070

SDNUME

Gestion de la dynamique

spécifique à op0070

SDDYNA

Gestion de la discrétisation temporelle

spécifique à op0070

SDDISC

Gestion des critères de convergence

spécifique à op0070

SDCRIT

Gestion de l” OBSERVATION

spécifique à op0070

SDOBSE

Gestion du post-traitement ( MODE_VIBR et CRIT_STAB)

spécifique à op0070

SDPOST

Gestion de l’énergie

spécifique à op0070

SDENER

Paramètres de l’algorithme

spécifique à op0070

ds_algopara

Le reste du document va décrire essentiellement le contenu, l’utilisation et l’accès aux SD spécifiquesà op0070.

Certaines SD sont construites à l’aide de type dérivés Fortran. Elles obéissent à des règles communes:

  • Le module décrivant ces types est NonLin_Datastructure_Type.F90;

  • Les types sont préfixés par la chaîne NL_DS_. Par exemple type(NL_DS_Print) pour la gestion des impressions;

  • En général, il n’y a qu’une variable de ce type dans l’opérateur, cette variable est passée en argument dans les sous-routines qui en ont besoin (ce ne sont pas des variables globales);

  • La gestion de ces SD est standardisée:

  • La création de ces SD est faite dans la routine nmini0.F90 par des routines de la forme Create Type DS.F90 avec Type le nom du type dérivé;

  • La lecture des données utilisateurs à partir du fichier de commande est faite dans nmdata.F90, en général dans des routines de la forme Read Type .F90 avec Type le nom du type dérivé;

  • L’initialisation des données est faite dans nminit.F90 en général, sauf pour certains types qui ont besoin d’une initialisation plus spécifique (à chaque pas de temps par exemple). Les routines réalisant ces initialisations sont en général de la forme Init Type .F90 avec Type le nom du type dérivé.

À terme, l’ensemble des structures de données de l’opérateur sera de cette forme.

Création des SD#

Le tableau suivant résume l’origine de la création des SD.

Description

Type

Création

Maillage

sd_mailla

vient du .comm

Modèle

sd_modele

vient du .comm

Résultat

sd_resultat

nmnoli

Caractéristiques élémentaires

sd_cara_elem

vient du .comm

Carte de comportement

sd_carte

nmdocc

Chargements

sd_l_charges

nmdoch

Matériau codé

sd_cham_mater

vient du .comm

Définition des contacts

sd_contact

vient du .comm

Définition des liaisons unilatérales

sd_contact

vient du .comm

Fonctionnalités activées

INTEGER(100)

op0070

Variable-chapeau – Matrices élémentaires

CHAR*19 (ZMEELM)

op0070

Variable-chapeau – Matrices assemblées

CHAR*19 (ZMEASS)

op0070

Variable-chapeau – Vecteurs élémentaires

CHAR*19 (ZVEELM)

op0070

Variable-chapeau – Vecteurs assemblés

CHAR*19 (ZVEASS)

op0070

Variable-chapeau – Champs solutions

CHAR*19 (ZSOLAL)

op0070

Variable-chapeau – Champs solutions incrémentales

CHAR*19 (ZVALIN)

op0070

Solveur

sd_solveur

nmlect

Matrice de préconditionnement

sd_matr_asse

pendant l’algo

Matrice de résolution assemblée

sd_matr_asse

pendant l’algo

Carte des critères de convergence pour le comportement

sd_carte

nmdocr

Carte des variables de commande de référence

sd_carte

nmvcre

Carte des codes-retours erreur du comportement

sd_carte

pendant l’algo

Numérotation

sd_nume_ddl

nmprof

Numérotation fixe (utilisée pour le contact méthode continue)

sd_nume_ddl

nmpro2

Gestion des impressions

Type dérivé

CreatePrintDS

Gestion des mesures de temps

Type dérivé

nmcrti

Gestion des erreurs de l’algorithme

spécifique

nmcrga

Gestion de l’archivage et de l’état initial (IN et OUT)

Type dérivé

nmetcr ntetcr

Gestion des statistiques

Type dérivé

nmcrst

Gestion de la convergence

Type dérivé

CreateConvDS

Gestion du SUIVI_DDL

spécifique

nmcrdd

Gestion des critères de qualité

spécifique

nmcrer

Gestion du pilotage

spécifique

nmdopi

Gestion des numérotations

spécifique

nmnume

Gestion de la dynamique

spécifique

ndcrdy

Gestion de la discrétisation temporelle

spécifique

nmcrli

Gestion de l” OBSERVATION

spécifique

nmcrob

Gestion du post-traitement ( MODE_VIBR et CRIT_STAB)

spécifique

nmdopo

Gestion de l’énergie

Type dérivé

eninit

Résolution du CONTACT

Type dérivé

cfmxsd

Résolution de LIAISON_UNIL

Type dérivé

cfmxsd

Paramètres de l’algorithme

Type dérivé

CreateAlgoParaDS

Lecture des données utilisateurs#

La lecture des données utilisateurs se fait majoritairement sous la routine nmdata, cette routine lit les données utilisateurs et crée éventuellement les SD nécessaires. La routine nmdome lit les caractéristiques données par les mots-clefs MODELE, CHAM_MATER, CARA_ELEM et EXCIT en traitant également le cas des reprises de calcul (reuse) qui utilise les informations stockées dans la SD résultat. Le tableau ci-dessous rassemble toutes les SD qui vont lire directement des informations dans le fichier de commande (et donc utilisant les routines getxxx de la communication entre le Fortran et le superviseur Python).

Description

Mots-clefs

Routine de lecture

Modèle

MODELE

nmdome

Résultat

concept créé

nmnoli

Caractéristiques élémentaires

CARA_ELEM

nmdome

Carte de comportement

COMPORTEMENT

nmdocc

Chargements

EXCIT

nmdome

Matériau codé

CHAM_MATER

nmdome

Définition des contacts

CONTACT

cfmxsd

Définition des liaisons unilatérales

CONTACT

cfmxsd

Gestion de la convergence

CONVERGENCE

ReadConv

Solveur

SOLVEUR

cresol

Carte des critères de convergence pour le comportement

COMPORTEMENT

nmdocr

Gestion des impressions

IMPRESSION

ReadPrint

Gestion de l’archivage et de l’état initial (IN et OUT)

ARCHIVAGE ETAT_INIT

nmetcr nmcrar nmdoet

Gestion du SUIVI_DDL

SUIVI_DDL

nmcrdd

Gestion des critères de qualité

CRIT_QUALITE

nmcrer

Gestion du pilotage

PILOTAGE

nmdopi

Gestion de la dynamique

SCHEMA_TEMPS MASS_DIAG PROJ_MODAL MODE_STAT AMOR_MODAL

ndlect

Gestion de la discrétisation temporelle

DISCRETISATION

nmcrsu

Gestion de l” OBSERVATION

OBSERVATION

nmcrob

Gestion du post-traitement ( MODE_VIBR et CRIT_STAB)

CRIT_STAB MODE_VIBR

nmdopo

Gestion de l’énergie

ENERGIE

eninit

Résolution du CONTACT

CONTACT

cfmxsd

Résolution de LIAISON_UNIL

CONTACT

cfmxsd

Paramètres de l’algorithme

METHODE RECH_LINEAIRE

nmdomt nmdomt_ls

Description des SD#

SD de niveau moyen#

Fonctionnalités activées – list_func_acti#

Cette SD permet de savoir quelles fonctionnalités sont actives dans l’algorithme à n’importe quel moment. L’idée principale de cette SD est un dismoi très rustique permettant de répondre à une question simple sur les fonctionnalités actives dans op0070. Par exemple:

  • Il y a du contact: isfonc(list_func_acti,”CONTACT”) est vrai;

  • La recherche linéaire est activée: isfonc(list_func_acti,”RECH_LINEAIRE”) est vrai;

On ne fera pas la liste des fonctionnalités interrogeables par ce mécanisme dans le présent document car ce vecteur est souvent modifié, il suffit de lire la routine isfonc. Même si cet objet est bas-niveau (simple tableaux d’INTEGER), on doit y accéder par l’intermédiaire de trois routines uniquement:

Opération sur le vecteur des fonctionnalités activées – list_func_acti

Routine

Préparation des fonctionnalités activées

nmfonc

Interrogation d’une fonctionnalité activée

isfonc

Règles d’exclusion de certaines fonctionnalités

exfonc

Il est impératif de modifier le vecteur list_func_acti uniquement dans la routine nmfonc (appelée dans nminit) et de toujours prévoir la question correspondant à cette fonctionnalité dans isfonc. De même, c’est ce vecteur qu’on utilisera de manière prioritaire pour tester les compatibilités entre certaines fonctionnalités (routine exfonc, appelée par nmfonc).

Variable-chapeau – Matrices élémentaires MEELEM#

Cette variable-chapeau contient le nom de toutes les matrices élémentaires utilisables dans op0070. Il s’agit donc d’une liste de SD de type sd_matr_elem (sd_resu_elem). Le code de repérage dans les variables chapeaux MEELEM/MEASSE est le même s’il s’agit des mêmes objets.

Variable-chapeau – Matrices élémentaires MEELEM

Code de repérage

Matrices élémentaires de rigidité

MERIGI

Matrices élémentaires des conditions limites de Dirichlet dualisées

MEDIRI

Matrices élémentaires de masse

MEMASS

Matrices élémentaires d’amortissement

MEAMOR

Matrices élémentaires des chargements suiveurs

MESUIV

Matrices élémentaires des sous-structures (macro-éléments)

MESSTR

Matrices élémentaires de rigidité géométrique

MEGEOM

Matrices élémentaires de contact (méthode CONTINUEet XFEM)

MEELTC

Matrices élémentaires de frottement (méthode CONTINUEet XFEM)

MEELTF

Variable-chapeau – Matrices assemblées MEASSE#

Cette variable-chapeau contient le nom de toutes les matrices assemblées utilisables dans op0070. Il s’agit donc d’une liste de SD de type sd_matr_asse. Le code de repérage dans les variables chapeaux MEELEM/MEASSE est le même s’il s’agit des mêmes objets.

Variable-chapeau – Matrices assemblées MEASSE

Code de repérage

Matrice assemblée de rigidité

MERIGI

Matrice assemblée de masse

MEMASS

Matrice assemblée d’amortissement

MEAMOR

Matrice assemblée des sous-structures (macro-éléments)

MESSTR

Variable-chapeau – Vecteurs élémentaires VEELEM#

Cette variable-chapeau contient le nom de tout les vecteurs élémentaires utilisables dans op0070. Il s’agit donc d’une liste de SD de type sd_vect_elem (sd_resu_elem). Le code de repérage dans les variables chapeaux VEELEM/VEASSE est le même s’il s’agit des mêmes objets.

Variable-chapeau – Vecteurs élémentaires VEELEM

Code de repérage

Vecteur élémentaire des forces internes

CNFINT

Vecteur élémentaire des réactions d’appui pour les conditions limites de Dirichlet dualisées

CNDIRI

Vecteur élémentaire des conditions limites de Dirichlet dualisées

CNBUDI

Vecteur élémentaire des forces nodales

CNFNOD

Vecteur élémentaire des conditions limites de Dirichlet données

CNDIDO

Vecteur élémentaire des conditions limites de Dirichlet pilotées

CNDIPI

Vecteur élémentaire des conditions limites de Neumann données

CNFEDO

Vecteur élémentaire des conditions limites de Neumann pilotées

CNFEPI

Vecteur élémentaire des conditions limites de type Laplace

CNLAPL

Vecteur élémentaire des conditions limites de type onde plane

CNONDP

Vecteur élémentaire des conditions limites de Neumann suiveuses et données

CNFSDO

Vecteur élémentaire des conditions limites de type impédance (en prédiction)

CNIMPP

Vecteur élémentaire des conditions limites de Dirichlet différentielles

CNDIDI

Vecteur élémentaire des forces sur les sous-structures

CNSSTF

Vecteur élémentaire des forces de contact (méthode CONTINUEet XFEM)

CNELTC

Vecteur élémentaire des forces de frottement (méthode CONTINUEet XFEM)

CNELTF

Vecteur élémentaire des forces de référence (RESI_REFE_RELA)

CNREFE

Vecteur élémentaire des variables de commande pour l’état initial

CNVCF1

Vecteur élémentaire des variables de commande pour la convergence

CNVCF0

Vecteur élémentaire des conditions limites de type impédance (en correction)

CNIMPC

Variable-chapeau – Vecteurs assemblés VEASSE#

Cette variable-chapeau contient le nom de tous les vecteurs assemblés utilisables dans op0070. Il s’agit donc d’une liste de SD de type sd_cham_no. Ces vecteurs sont essentiellement utilisés dans la construction des seconds membres et dans l’évaluation de la convergence. Le code de repérage dans les variables chapeaux VEELEM/VEASSE est le même s’il s’agit des mêmes objets.

Variable-chapeau – Vecteurs assemblés VEASSE

Code de repérage

Vecteur assemblé des forces internes

CNFINT

Vecteur assemblé des réactions d’appui pour les conditions limites de Dirichlet dualisées

CNDIRI

Vecteur assemblé des conditions limites de Dirichlet dualisées

CNBUDI

Vecteur assemblé des forces nodales

CNFNOD

Vecteur assemblé des conditions limites de Dirichlet données

CNDIDO

Vecteur assemblé des conditions limites de Dirichlet pilotées

CNDIPI

Vecteur assemblé des conditions limites de Neumann données

CNFEDO

Vecteur assemblé des conditions limites de Neumann pilotées

CNFEPI

Vecteur assemblé des conditions limites de type Laplace

CNLAPL

Vecteur assemblé des conditions limites de type onde plane

CNONDP

Vecteur assemblé des conditions limites de Neumann suiveuses et données

CNFSDO

Vecteur assemblé des conditions limites de type impédance (en prédiction)

CNIMPP

Vecteur assemblé des conditions limites de Dirichlet différentielles

CNDIDI

Vecteur assemblé des forces sur les sous-structures

CNSSTF

Vecteur assemblé des forces de contact (méthode CONTINUEet XFEM)

CNELTC

Vecteur assemblé des forces de frottement (méthode CONTINUEet XFEM)

CNELTF

Vecteur assemblé des forces de référence (RESI_REFE_RELA)

CNREFE

Vecteur assemblé des variables de commande pour l’état initial

CNVCF1

Vecteur assemblé des variables de commande pour la convergence

CNVCF0

Vecteur assemblé des conditions limites de type impédance (en correction)

CNIMPC

Vecteur assemblé des conditions limites de Dirichlet éliminées

CNCINE

Vecteur assemblé des sous-structures

CNSSTR

Vecteur assemblé des forces de frottement (méthode DISCRETE)

CNCTDF

Vecteur assemblé des variables de commande pour le calcul

CNVCPR

Vecteur assemblé des forces dynamiques

CNDYNA

Vecteur assemblé de l’amortissement modal (en prédiction)

CNMODP

Vecteur assemblé de l’amortissement modal (en correction)

CNMODC

Vecteur assemblé des forces de contact (méthode DISCRETE)

CNCTDC

Vecteur assemblé des forces unilatérales (méthode LIAISON_UNIL)

CNUNIL

Vecteur assemblé des forces extérieures

CNFEXT

Vecteur assemblé des conditions limites de type VECT_ISS

CNVISS

Variable-chapeau – Vecteurs des solutions SOLALG#

Cette variable-chapeau contient le nom des champs aux nœuds qui servent dans l’algorithme pour calculer la solution.

Variable-chapeau – Vecteurs des solutions SOLALG

Code de repérage

Solution en déplacement de l’itération de Newton courante

DDEPLA

Déplacement cumulé depuis le début du pas de temps

DEPDEL

Incrément de déplacement du pas de temps précédent

DEPOLD

Solution en déplacement de la prédiction

DEPPR1

Solution en déplacement de la prédiction (partie pilotée)

DEPPR2

Solution en vitesse de l’itération de Newton courante

DVITLA

Vitesse cumulée depuis le début du pas de temps

VITDEL

Incrément de vitesse du pas de temps précédent

VITOLD

Solution en vitesse de la prédiction

VITPR1

Solution en vitesse de la prédiction (partie pilotée)

VITPR2

Solution en accélération de l’itération de Newton courante

DACCLA

Accélération cumulée depuis le début du pas de temps

ACCDEL

Incrément d’accélération du pas de temps précédent

ACCOLD

Solution en accélération de la prédiction

ACCPR1

Solution en accélération de la prédiction (partie pilotée)

ACCPR2

Solution du système

DEPSO1

Solution du système (partie pilotée)

DEPSO2

Variable-chapeau – Solutions incrémentales VALINC#

Cette variable-chapeau contient le nom des champs aux nœuds ou des champs de type ELGA qui seront les solutions du problème non-linéaire.

Variable-chapeau – Solutions incrémentales VALINC

Code de repérage

Déplacements au début du pas de temps

DEPMOI

Contraintes au début du pas de temps

SIGMOI

Variables internes au début du pas de temps

VARMOI

Vitesses au début du pas de temps

VITMOI

Accélérations au début du pas de temps

ACCMOI

Variables de commande au début du pas de temps

COMMOI

Variables pour les éléments multifibres au début du pas de temps

STRMOI

Forces extérieures au début du pas de temps (pour le calcul des énergies)

FEXMOI

Forces d’amortissement au début du pas de temps (pour le calcul des énergies)

FAMMOI

Forces de liaison au début du pas de temps (pour le calcul des énergies)

FLIMOI

Forces nodales au début du pas de temps (pour le calcul des énergies)

FNOMOI

Déplacements à la fin du pas de temps

DEPPLU

Contraintes à la fin du pas de temps

SIGPLU

Variables internes à la fin du pas de temps

VARPLU

Vitesses à la fin du pas de temps

VITPLU

Accélérations à la fin du pas de temps

ACCPLU

Variables de commande à la fin du pas de temps

COMPLU

Variables pour les éléments multifibres à la fin du pas de temps

STRPLU

Forces extérieures à la fin du pas de temps (pour le calcul des énergies)

FEXPLU

Forces d’amortissement à la fin du pas de temps (pour le calcul des énergies)

FAMPLU

Forces de liaison à la fin du pas de temps (pour le calcul des énergies)

FLIPLU

Forces nodales à la fin du pas de temps (pour le calcul des énergies)

FNOPLU

Contraintes extrapolées (méthode IMPLEX)

SIGEXT

Déplacements à l’itération de Newton courante (gestion des grandes rotations)

DEPKM1

Vitesses à l’itération de Newton courante (gestion des grandes rotations)

VITKM1

Accélérations à l’itération de Newton courante (gestion des grandes rotations)

ACCKM1

Rotations à l’itération de Newton précédente (gestion des grandes rotations)

ROMK

Rotations à l’itération de Newton courante (gestion des grandes rotations)

ROMKM1

Accès aux variables-chapeaux#

L’accès aux variables-chapeaux se fait par l’intermédiaire de cinq routines.

Opération sur la variable-chapeau

Routine

Création d’une variable-chapeau

nmcha0

Récupération de l’index où est stocké le nom de la variable dans la variable-chapeau

nmchai

Recopie d’une variable-chapeau

nmchcp

Récupération du nom de la variable dans la variable-chapeau

nmchex

Recopie une variable-chapeau en changeant éventuellement un nom de variable

nmchso

Création des CHAM_NOpour VALINC, SOLAGet VEASSE

nmcrch

La taille de ces SD est indiquée de la même manière que les SD bas-niveau. Néanmoins, il convient de répercuter un changement de taille sur la routine principale nmchai. Si on veut modifier le contenu d’une variable-chapeau (ajouter, supprimer ou modifier le contenu d’une variable-chapeau), il faut:

  • Impacter éventuellement la longueur dans op0070, nmini0 (ASSERT de protection) et nmchai ;

  • Modifier dans nmchai ;

  • Créer la variable-chapeau (voir § 2.2 );

  • Initialiser éventuellement le contenu de la variable-chapeau;

Ces routines se contentent de gérer les variables-chapeaux en tant que liste de noms, le contenu proprement dit de ces variables-chapeaux ne dépend pas d’elles. Par exemple, la variable-chapeau VEASSE contient des vecteurs assemblés. Aucune des routines du tableau précédent ne s’occupent de gérer la SD CHAM_NO des objets contenus dans la variable-chapeau, juste leur nom. Pour les trois variables-chapeaux définissant des CHAM_NO, les champs sont créés dans la routine nmcrch, en utilisant les informations sur les fonctionnalités actives list_func_acti.

SD de haut-niveau#

Gestion des impressions – NL_DS_Print#

L’impression comporte trois types d’objets:

  • Les impressions «standards» à base d’utmess;

  • L’impression du tableau de convergence (dans le fichier .mess et éventuellement en export dans un fichier de type csv);

  • Les lignes de séparation dans le fichier message.

La principale difficulté dans la gestion de cette structure de données vient du fait que le tableau de convergence est dynamique car l’affichage des colonnes dépend à la fois des fonctionnalités activées (recherche linéaire, type de résidu, contact, etc.) définies via l’objet list_func_acti (voir § 2.4.1.1 ), mais aussi d’options définies par l’utilisateur (INFO_RESIDU et INFO_TEMPS dans le mot-clef facteur AFFICHAGE mais aussi monitoring de degrés de liberté dans le mot-clef facteur SUIVI_DDL).

Une seule variable ds_print de type NL_DS_Print gère l’ensemble des impressions (sauf les utmess standards). Elle contient différentes informations:

  • les informations récupérées dans le mot-clef AFFICHAGE;

  • un drapeau indiquant si on doit faire de “l’affichage dans le fichier message (évalué à partir du paramètre PAS);

  • un tableau de convergence;

  • une chaîne de caractères (de la largeur du tableau de convergence) contenant la ligne de séparation (avec des « -« );

Actuellement, op0070 n’a qu’un tableau de convergence, mais la définition de ce qu’est un tableau sous forme générique (voir § 2.4.2.2 ) permettra à terme d’ajouter d’autres tableaux (comme l’énergie par exemple).

Le type NL_DS_Printa la structure suivante:

Type

Nom

Description

aster_logical

l_print

drapeau pour savoir si on affiche ou pas

type(NL_DS_Table)

table_cvg

tableau de convergence

aster_logical

l_info_resi

paramètre INFO_RESIDU dans AFFICHAGE

aster_logical

l_info_time

paramètre INFO_TEMPS dans AFFICHAGE

aster_logical

l_tcvg_csv

drapeau pour savoir si on sort le tableau de convergence dans un fichier CSV

integer

tcvg_unit

paramètre UNITEdans AFFICHAGE(tableau de convergence dans un fichier CSV)

integer

reac_print

paramètre PASdans AFFICHAGE

character(len=255)

sep_line

ligne de séparation (—), de la largeur du tableau de convergence

La gestion de la SD se fait en trois temps:

  1. Création de la SD dans la routine CreatePrintDS dans nmini0. Cette création comprend en particulier la création de toutes les colonnes possibles dans le tableau de convergence. Leur affichage effectif dépendra de l’état du drapeau de leur activation.

  2. Lecture des informations données par l’utilisateur (mot-clef AFFICHAGE). Routine ReadPrint dans nmdata. Les informations ont stockées dans ds_print.

  3. Initialisation de la SD. Se fait en deux temps:

    • Ajout des colonnes pour le SUIVI_DDL dans la routine InitPrint dans nminit. En effet, ces colonnes (dont leur titre) va dépendre de ce qu’a demandé l’utilisateur dans le mot-clef facteur SUIVI_DDL;

    • Activation des colonnes suivant les fonctionnalités à chaque pas de temps dans nmimin (routine nmnpas).

Ensuite, au niveau de l’utilisation dans l’algorithmie, elle se fait en deux temps. Le développeur affecte les valeurs des colonnes au bon moment grâce à la routine SetCol. L’algorithme général concatène les informations, crée le tableau de convergence et l’affiche de manière régulière à chaque itération de Newton. Ces routines utilitaires de manipulation de la SD ont en général un identificateur commençant par nmimpX. On n’en fait pas la liste exhaustive.

Gestion des tableaux – NL_DS_Table#

La structure de données NL_DS_Table est un objet qui a une double-fonction:

  • il gère une table (au sens Code_Aster) qui est attachée à la structure de données résultat comme l’est la table d’observation (voir § 2.4.2.13 ) ou des statistiques (voir § 2.4.2.3 );

  • il gère un tableau qui sera affichable dans le fichier mess ou exportable au format csv (tableau de convergence ou des énergies par exemple)

Ce tableau est défini par:

  • ses colonnes: nombre, identifiant et type (entier, réel, chaîne ou complexe);

  • ses lignes: pour chaque ligne, la valeur affectée et un indicateur d’affectation;

  • son entête: titre (trois lignes au maximum);

  • ses éléments graphiques: ligne de séparation (par exemple lors de passage des boucles de points fixes en contact);

  • ses dimensions: sa largeur totale (qui est une fonction du nombre de colonnes et de la largeur de chaque colonne).

Une des difficultés pour gérer ce tableau est de définir dynamiquement les colonnes (selon les fonctionnalités par exemple.) Pour cela, on gère une double liste:

  • la liste exhaustive des colonnes possibles;

  • un indicateur de l’activation d’une colonne.

Le type tableau générique est défini par NL_DS_Table qui a la structure suivante:

Type

Nom

Description

integer

nb_cols

Nombre de colonnes

integer

nb_cols_maxi

Nombre maximum de colonnes d’un tableau

type(NL_DS_Column)

cols(max)

Liste des colonnes

aster_logical

l_cols_acti(max)

Drapeau indiquant que la colonne est active ou pas

integer

width

Largeur totale du tableau

integer

title_height

Hauteur du titre (3 par le tableau de convergence)

character(len=255)

sep_line

Ligne de séparation dans le tableau

aster_logical

l_csv

Drapeau pour dire que ce tableau est aussi imprimé dans un fichier externe csv

integer

unit_csv

Unité logique pour l’export au format csv

type(NL_DS_TableIO)

table_io

Structure de données table_container

integer

indx_vale(max)

Table d’indirection entre les colonnes et l’objet s’y rattachant

Les objets table_name, nb_para, list_para et type_para permettent d’utiliser directement les utilitaires de gestion de table. Par exemple:

  • call tbajpa(tble%table_name, tble%nb_para, tble%list_para, tble%type_para)

  • call tbajli(tble%table_name, tble%nb_para, tble%list_para, …)

Sans avoir besoin de reconstruire les listes de paramètres à chaque fois.

Pour des raisons d’efficacité, le nombre maximum de colonnes n’est pas évalué dynamiquement mais donné par la variable nb_cols_maxi. On l’utilise pour les variables cols(*) et l_cols_acti(*).

Les utilitaires disponibles pour la SD sont les suivants:

  • CreateTable.F90: crée une table dans la SD résultat

  • CreateVoidTable.F90: crée une table vide (initialisation de tous les objets)

  • ComputeTableHead.F90: crée les chaînes permettant d’écrire le titre de la table

  • ComputeTableWidth.F90: calcule la largeur totale de la table (selon les colonnes actives)

  • PrepareTableLine.F90: crée la chaîne correspondant à une ligne (vide) de la table

  • PrintTableLine.F90: crée la chaîne (avec les valeurs et les marques) et l’imprime dans une unité logique

  • SetTableColumn.F90: affecte une colonne dans une table

  • SetTablePara.F90: prépare les objets list_para et type_para

Une colonne est définie par:

  • un identifiant sous forme de chaîne;

  • trois chaînes définissant le titre de la colonne (on peut en utiliser 1, 2 ou 3 selon la définition du tableau);

  • un drapeau pour dire si une valeur est affectée ou pas (permet de ne rien afficher si la valeur n’est pas définie);

  • quatre drapeaux pour donner le type de valeur contenue dans la colonne: entier, chaîne, complexe ou réel;

  • quatre variables (entier, chaîne, complexe, réel) contenant la valeur à afficher;

  • la possibilité d’afficher une «marque» à côté d’une valeur dans une colonne. Cette marque sert par exemple à dire sur quel résidu on converge (un «X») ou si l’on a atteint une borne dans le cas du pilotage. Remarque: la marque n’est autorisée qu’avec des colonnes de type entier ou réel, pas avec des chaînes de caractères.

Une colonne est définie par le type NL_DS_Column qui a la structure suivante:

Type

Nom

Description

aster_logical

l_vale_affe

drapeau pour dire qu’on a affecté une valeur dans la colonne

aster_logical

l_vale_inte

drapeau pour dire que la colonne contient un entier

aster_logical

l_vale_real

drapeau pour dire que la colonne contient un réel

aster_logical

l_vale_cplx

drapeau pour dire que la colonne contient un complexe

aster_logical

l_vale_strg

drapeau pour dire que la colonne contient une chaîne

integer

vale_inte

valeur de la colonne si c’est un entier

real(kind=8)

vale_real

valeur de la colonne si c’est un réel

complex(kind=8)

vale_cplx

valeur de la colonne si c’est un complexe

character(len=24)

vale_strg

valeur de la colonne si c’est une chaîne

character(len=9)

name

nom de la colonne (identificateur unique)

character(len=16)

title(3)

titre de la colonne (jusqu’à trois lignes de titre)

character(len=1)

mark

éventuelle marque à côté de la valeur dans la colonne (X, B, etc.)

Gestion des mesures de temps et statistiques– NL_DS_Measure#

La structure de données permet de gérer les mesures diverses réalisées lors d’un calcul. Elle stocke les temps mais aussi diverses informations comme le nombre d’itérations de Newton ou le nombre de nœuds en contact.

On se base pour cela sur trois structures de données:

  • la SD NL_DS_Measure est representée par une seule variable de nom ds_measure. C’est un aggrégateur des différentes mesures;

  • la SD NL_DS_Timer gère les différents timers;

  • la SD NL_DS_Device est l’objet qui réalise les mesures.

La structure de données NL_DS_Timer est un objet assez simple qui permet de gérer les appel aux utilitaires de type uttcpu.F90. Elle a la structure suivante:

Type

Nom

Description

character(len=9)

type

nom du timer (identificateur unique)

character(len=24)

cpu_name

nom pour les utilitaires uttcpu

real(kind=8)

time_init

temps initial sauvegardé

La routine nmtime.F90 gère ces timers (démarrage, arrêt, mesure et ré-initialisation).

Pour lancer un chronomètre:

call nmtime(ds_measure, “Launch”, “Time_Step”)

Pour l’arrêter (et mesurer):

call nmtime(ds_measure, “Stop”, “Time_Step”)

Ensuite, la structure de données NL_DS_Device gère les mesures. Chaque device permet de mesurer une opération pendant le calcul. La SD a la structure suivante:

Type

Nom

Description

character(len=9)

type

Nom du device (identificateur unique)

character(len=9)

timer_name

Nom du timer attaché au device

real(kind=8)

time_iter

Temps mesuré pour une itération de Newton

real(kind=8)

time_step

Temps mesuré pour un pas de calcul

real(kind=8)

time_comp

Temps mesuré pour tout le calcul

integer

time_indi_step

Index dans le catalogue des messages measure.pypour afficher le temps pour ce device à chaque pas de temps (géré dans nmimpr_mess.F90)

integer

time_indi_comp

Index dans le catalogue des messages measure.pypour afficher le temps pour ce device à la fin du calcul (géré dans nmimpr_mess.F90)

aster_logical

l_count_add

Drapeau pour cumuler le nombre d’occurrences à chaque étape

integer

count_iter

Compteur d’occurrences pour une itération de Newton

integer

count_step

Compteur d’occurrences pour un pas de calcul

integer

count_comp

Compteur d’occurrences pour tout le calcul

integer

count_indi_step

Index dans le catalogue des messages measure.pypour afficher le compteur pour ce device à chaque pas de temps (géré dans nmimpr_mess.F90)

integer

count_indi_comp

Index dans le catalogue des messages measure.pypour afficher le compteur pour ce device à la fin du calcul (géré dans nmimpr_mess.F90)

La routine nmrvai.F90 permet de gérer les compteurs.

Pour incrémenter un compteur (nombre de pas de temps par exemple):

call nmrinc(ds_measure, “Time_Step”)

Pour donner la valeur d’un compteur:

call nmrvai(ds_measure, “Contact_NumbCont”, input_count = nbliac)

En fait nmrinc.F90 c’est nmrvai.F90 avec input_count = 1.

Enfin, la structure de données NL_DS_Measure gère l’ensemble des SD permettant les mesures (temps et statistiques diverses). Elle a la structure suivante:

Type

Nom

Description

aster_logical

l_table

.true. quand l’utilisateur a écrit TABLE=”OUI’dans le mot-clef MESURE

type(NL_DS_Table)

table

Table en sortie pour les statistiques

integer

nb_device

Nombre de deviceutilisés

integer

nb_device_maxi

Nombre de devicemaximum

type(NL_DS_Device)

device(maxdevice)

Liste des device

aster_logical

l_device_acti(maxdevice)

Liste des deviceactifs

integer

indx_cols(2*maxdevice)

Référence des colonnes de la table vers les device

integer

nb_timer

Nombre de timerutilisés

integer

nb_timer_maxi

Nombre de timermaximum

type(NL_DS_Timer)

timer(2*maxtimer)

Liste des timer

real(kind=8)

store_mean_time

Temps moyen pour l’archivage

real(kind=8)

iter_mean_time

Temps moyen par itération de Newton

real(kind=8)

step_mean_time

Temps moyen par pas de temps

real(kind=8)

iter_remain_time

Temps restant pour l’itération

real(kind=8)

step_remain_time

Temps restant pour le pas de temps

L’ensemble des données de cette structure est créé dans la routine principale nmcrti.F90. Cette routine utilise la routine ActivateDevice.F90 qui permet d’activer un device selon la disponibilité de certaines fonctionnalités.

Gestion du calcul des énergies– NL_DS_Energy#

Pour mesurer les énergies, on utilise une structure de données de type NL_DS_Energy qui a la structure suivante:

Type

Nom

Description

aster_logical

l_comp

.true. quand on veut mesurer les énergies

type(NL_DS_Table)

table

table en sortie pour les énergies (voir §:ref:16 <RefNumPara__16424_434519441> )

character(len=16)

command

Commande appelante

Gestion des erreurs de l’algorithme– SDERRO#

Cette SD s’occupe de gérer les erreurs de l’algorithme. Elle contient sept objets de même taille, celui du nombre d’événements (variable ZEVEN) traitables par l’algorithme (modifiable dans nmcrga , cf § 3.4.1 )

SDERRO– Objets

Nom

Description

SDERRO(1:19)//”.ENOM”

Nom de l’événement

SDERRO(1:19)//”.ECOV”

Valeur du code-retour lié à l’événement

SDERRO(1:19)//”.ECON”

Nom du code-retour lié à l’événement

SDERRO(1:19)//”.ENIV”

Type et niveau de déclenchement de l’événement

SDERRO(1:19)//”.EFCT”

Fonctionnalité activant un événement de type convergence ou divergence

SDERRO(1:19)//”.EACT”

État de l’événement(activé ou non)

SDERRO(1:19)//”.EMSG”

Code du message à afficher quand l’événement se déclenche

Les deux autres objets permettent de gérer l’état de la boucle et de stocker le dernier événement déclenché (servira aux affichages).

SDERRO– Objets

Nom

Description

SDERRO(1:19)//”.CONV”

État de la boucle

SDERRO(1:19)//”.EEVT”

Information sur le dernier événement déclenché

La SDERRO s’utilise en utilisant certaines informations contenues dans la SDDISC (§ 2.4.2.18 ), provenant des définitions des événements de la commande DEFI_LIST_INST.

Opération sur la gestion des erreurs de l’algorithme – SDERRO

Routine

Création de la SDERRO

nmcrga

Enregistrement d’un événement

nmcrel

Enregistrement d’un événement à partir d’un code-retour

nmcret

Changement de l’état d’une boucle

nmeceb

Lecture de l’état d’une boucle

nmleeb

Remise à zéro des événements

nmeraz

Retourne l’état d’un événement (actif ou non) suivant son nom

nmerge

Émission du message d’information sur l’événement

nmevim

Évaluation de l’état de convergence d’une boucle

nmevcv

Retourne l’état d’un événement (actif ou non) suivant son type

nmltev

L’utilisation de ces routines dans le cadre de la gestion des événements est détaillée dans le § 3.4 .

Gestion des entrées/sorties – NL_DS_InOut#

On appelle entrées/sorties des opérateurs non-linéaires l’ensemble des opérations liées aux fonctionnalités suivantes:

  • Lecture d’un état initial (mot-clef facteur ETAT_INIT);

  • Extraction des résultats dans une table pendant le calcul (mot-clef facteur OBSERVATION) et monitoring en temps réel dans le tableau de convergence (mot-clef facteur SUIVI_DDL);

  • Archivage des résultats dans la SD résultat (mot-clef facteur ARCHIVAGE).

Il y a deux types dérivés pour cette fonctionnalité: NL_DS_Inout et NL_DS_Field.

Une seule variable ds_inout de type NL_DS_Inout gère l’ensemble des entrées-sorties. L’objet principal ds_inout contient des paramètres issus de l’utilisateur (mot-clefs ETAT_INIT et ARCHIVAGE) ainsi qu’une liste de champs et leur comportement en entrée/sortie.

Cette SD ne gère pas encore le cas des _paramètres_ des SD résultats (sauf la liste des charges), mais seulement la liste des champs. Elle ne gère pas non plus les utilitaires liés au cadencement de l’archivage (pour l’instant dans la SDDISC voir § 2.4.2.18 ) ni les informations liées à la manière de réaliser une OBSERVATION (pour l’instant dans la SDOBSE voir § 2.4.2.13 ).Le type NL_DS_Inout a la structure suivante:

Type

Nom

Description

character(len=8)

result

nom de la SD résultat pour archiver

integer

nb_field

nombre de champs gérés

integer

nb_field_maxi

nombre maximum de champs gérables

type(NL_DS_Field)

field (nb_field_maxi)

Liste des champs

character(len=8)

stin_evol

nom de la SD résultat dans ETAT_INIT

aster_logical

l_stin_evol

drapeau pour la présence d’une SD résultat dans ETAT_INIT

aster_logical

l_field_acti (nb_field_maxi)

drapeaux des champs actifs (dépend des fonctionnalités)

aster_logical

l_field_read (nb_field_maxi)

drapeaux pour indiquer qu’un champ est à considérer dans l’état initial

aster_logical

l_state_init

drapeau pour indiquer la présence d’un état initial

aster_logical

l_reuse

drapeau pour indiquer qu’on est en mode reuse

integer

didi_nume

numéro d’ordre pour les chargements DIDI(NUME_DIDI dans ETAT_INIT)

character(len=8)

criterion

valeur de CRITEREdans ETAT_INIT(pour sélection par un instant)

real(kind=8)

precision

valeur de PRECISIONdans ETAT_INIT(pour sélection par un instant)

real(kind=8)

user_time

valeur de l’état initial donnée par un instant dans ETAT_INIT

aster_logical

l_user_time

drapeau pour dire que la valeur de l’état initial est donnée par un instant dans ETAT_INIT

integer

user_nume

valeur de l’état initial donné par un numéro d’ordre dans ETAT_INIT

aster_logical

l_user_nume

drapeau pour dire que la valeur de l’état initial est donnée par un numéro d’ordre dans ETAT_INIT

real(kind=8)

stin_time

valeur de l’état initial défini par INST_ETAT_INIT dans ETAT_INIT

aster_logical

l_stin_time

drapeau pour dire que la valeur de l’état initial est définie par INST_ETAT_INIT dans ETAT_INIT

real(kind=8)

init_time

valeur de l’instant initial

integer

init_nume

valeur de du numéro d’ordre initial

character(len=19)

list_load_resu

nom de l’objet JEVEUX stockant la liste des chargements dans la SD résultat

aster_logical

l_init_stat

drapeau pour dire que l’état initial est stationnaire (pour la thermique)

aster_logical

l_init_vale

drapeau pour dire que l’état initial est une valeur (pour la thermique)

real(kind=8)

temp_init

température donnée par l’état initial quand c’est une valeur (pour la thermique)

type(NL_DS_TableIO)

table_io

Structure de données pour la table_container PARA_CALC

Cet objet rassemble donc à la fois des informations issus de l’utilisateur, mais aussi la définition des champs d’entrée-sortie et de leur comportement, défini par le développeur. Un champ a plusieurs états:

  • Il peut définir un état initial;

  • Il peut être observé;

  • Il peut être archivé.

Ces trois états ne sont pas forcément indépendants. Par exemple, un champ qui se lit dans l’état initial est forcément archivable mais l’inverse n’est pas vrai (il existe des champs devant être archivés mais n’étant pas dans l’état initial comme COMPORTEMENT, CONT_NOEU, CRIT_STAB, etc.).

Un champ est utilisable (état initial, observation et archivage) seulement si certaines fonctionnalités sont actives (par exemple, le champ de vitesse en dynamique ou les statuts de contact pour le contact)

Si un champ est définit dans l’état initial, il pourrait être lu dans ETAT_INIT(soit de manière individuelle, par champ, soit dans la SD résultat donné dans ETAT_INIT), ou créé (égal à zéro) par la commande (dans ce cas, il faudra définir le nom de ce champ nul et le créer).

On a donc une liste de champs (variable field) définis par le type dérivé NL_DS_Field. Cet objet a la structure suivante:

Type

Nom

Description

character(len=16)

type

identificateur unique du champ. C’est aussi le nom symbolique défini dans la SD résultat

character(len=8)

gran_name

Type de grandeur (DEPL_R, SIEF_R, etc …)

character(len=8)

field_read

nom du champ donné par l’utilisateur dans ETAT_INIT

character(len=4)

disc_type

type de discrétisation (NOEU, ELGA, ELNO, …) du champ donné par l’utilisateur dans ETAT_INIT

character(len=8)

init_keyw

mot-clef correspondant à ce champ pour ETAT_INIT

character(len=16)

obsv_keyw

mot-clef correspondant à ce champ pour OBSERVATION(et SUIVI_DDL)

aster_logical

l_read_init

drapeau pour dire que ce champ doit être défini en état initial

aster_logical

l_store

drapeau pour dire que ce champ doit être archivé dans la SD résultat

aster_logical

l_obsv

drapeau pour dire que ce champ est «observable» (présent dans OBSERVATIONet SUIVI_DDL)

character(len=24)

algo_name

nom de l’objet JEVEUX correspondant à ce champ dans l’algorithme

character(len=24)

init_name

nom de l’objet JEVEUX correspondant au champ initial nul dans l’algorithme

character(len=4)

init_type

dit comment ce champ a été initialisé (lu dans ETAT_INIT, champ par champ, dans la SD résultat, etc).

La gestion de la SD se fait en trois temps:

  • Création de la SD dans la routine CreateInOutDS. Cette création comprend en particulier la création de tous les champs possibles. C’est dans cette routine que le développeur peut ajouter et définir le comportement (état initial, archivable, observable, etc..) d’un nouveau champ;

  • Lecture des informations données par l’utilisateur (mot-clef ETAT_INIT). Routine ReadInOutdans nmdata;

  • Initialisation de la SD: routine nmetcrpour la mécanique et ntetcrpour la thermique. Ces routines vont activer les champs suivant les fonctionnalités présentes

Les routines utilitaires d’accès à la SD sont les suivantes:

  • GetIOField => récupérer les informations d’un champ donné

  • SetIOField => donner les informations d’un champ donné

Ces routines utilise le type du champ en entrée (variable type de la SD NL_DS_Field).

Contexte d’utilisation: le développeur veut ajouter un champ, le rendre utilisable dans OBSERVATION, ARCHIVAGE, SUIVI_DDL ou ETAT_INIT.

  1. Il commence par éditer la routine CreateInOutDS_Mou CreateInOutDS_Mselon que l’on soit en mécanique ou en thermique. Il suffit de compléter exhaustivement les informations au début de cette routine. Si l’on ajoute un nouveau champ, il conviendra de modifier le nombre total (paramètre nb_field_maxi);

  2. S’il doit ajouter un champ dans la SD résultat, il est nécessaire par ailleurs de modifier rscrsd;

  3. Le champ est désormais _possiblement_ activable. Mais on doit l’activer (par exemple sous condition d’une fonctionnalité active) dans la routine nmetac;

  4. Enfin, s’il est nécessaire d’avoir un état initial vierge, il convient de modifier la routine nmetc0pour créer ce champ.

Gestion du contact – NL_DS_Contact#

Le contact est géré par deux types de structures de données:

  • Pour la définition du contact et des liaisons unilatérales [1] (opérateur DEFI_CONTACT), il faut se référer à la documentation [d4.06.14] de la sd_contact. Cette SD n’est pas concernée dans ce document;

  • Pourla résolution du contact et des liaisons unilatérales, on introduit un type dérivé appelé NL_DS_Contact.

L’objet principal ds_contact(de type NL_DS_Contact) contient les paramètres utiles à la résolution du problème de contact/frottement. Un seul objet ds_contactde type NL_DS_Contactgère l’ensemble du contact/frottement. Il a la structure suivante:

Type

Nom

Description

aster_logical

l_contact

drapeau pour dire que le contact ou le suintement est activé dans l’opérateur

aster_logical

l_meca_cont

drapeau pour dire que le contact mécanique est activé dans l’opérateur

aster_logical

l_meca_unil

drapeau pour dire que le suintement est activé dans l’opérateur

character(len=8)

sdcont

nom du concept DEFI_CONTACT renseigné dans STAT_NON_LINE/CONTACT

character(len=24)

sdcont_defi

nom de l’objet JEVEUX pour la définition du contact

character(len=24)

sdcont_solv

préfixe des objets JEVEUX pour la résolution du contact

character(len=24)

sdunil_defi

nom de l’objet JEVEUX pour la définition de LIAISON_UNIL

character(len=24)

sdunil_solv

préfixe des objets JEVEUX pour la résolution de LIAISON_UNIL

aster_logical

l_form_cont

drapeau pour dire qu’on est en FORMULATION=”CONTINUE”

aster_logical

l_form_disc

drapeau pour dire qu’on est en FORMULATION=”DISCRET”

aster_logical

l_form_xfem

drapeau pour dire qu’on est en FORMULATION=”XFEM”

aster_logical

l_form_lac

drapeau pour dire qu’on est en FORMULATION=”LAC”

aster_logical

l_elem_slav

drapeau pour dire la présence d’éléments esclaves de contact (CONTINUE/LAC/XFEM)

character(len=8)

ligrel_elem_slav

nom du <LIGREL> pour les éléments esclaves (créés dans DEFI_CONTACT)

aster_logical

l_elem_cont

drapeau pour dire la présence d’éléments de contact (CONTINUE/LAC/XFEM)

character(len=19)

ligrel_elem_cont

nom du <LIGREL> pour les éléments de contact (créés dans STAT_NON_LINE)

aster_logical

l_iden_rela

drapeau pour dire la présence de relations d’identité à traiter par modification de la matrice (XFEMavec ELIM_ARETE ou méthode LAC)

character(len=24)

iden_rela

nom de la SD définissant des relations d’identité

aster_logical

l_dof_rela

drapeau pour dire la présence de relations linéaires entre DDL (QUAD8pour les méthodes discrètes ou XFEM, créées dans DEFI_CONTACT)

character(len=8)

ligrel_dof_rela

nom de la SD définissant des relations linéaires entre DDL

character(len=19)

field_input

nom du CHAM_ELEM en entrée des TEpour les méthodes XFEM/CONTINUE/LAC

character(len=14)

nume_dof_frot

nom du NUME_DDLpour la matrice de frottement discret

character(len=19)

field_cont_node

nom du champ aux noeuds CONT_NOEU pour le post-traitement

character(len=19)

fields_cont_node

nom du champ aux noeuds simple CONT_NOEU pour le post-traitement

character(len=19)

field_cont_perc

nom du champ aux noeuds des percussions/impacts pour le post-traitement

integer

nb_loop

nombre effectif de boucles de traitement du contact à gérer

integer

nb_loop_maxi

nombre maximum de boucles de traitement du contact à gérer

NL_DS_Loop

loop (nb_loop_maxi)

pointeurs vers les boucles de traitement du contact à gérer

aster_logical

l_renumber

drapeau pour renumérotation de la matrice

real(kind=8)

geom_maxi

valeur pour contrôler la boucle sur la géométrie

aster_logical

l_getoff

Drapeau pour l’indicateur de décollement (thêta-schéma)

aster_logical

l_first_geom

Drapeau pour dire que c’est la première itération de boucle géoémtrique

aster_logical

l_pair

Drapeau pour dire qu’il faut apparier

aster_logical

l_wait_conv

Drapeau pour dire qu’il faut attendre le point fixe des sous-itérations de contact (frottement) discret

Pour gérer les boucles de point fixe du contact (géométrie, frottement et statuts de contact), on a crée le type dérivé NL_DS_Loop dont voici la structure:

Type

Nom

Description

character(len=4)

type

Chaîne identifiant le type de la boucle (Geom, Fricet Cont)

integer

counter

itérateur pour le compteur de boucle

aster_logical

conv

rapeau pour dire que cette boucle est convergée

aster_logical

error

drapeau pour dire qu’il y a eu une erreur lors de l’évaluation de la boucle

real(kind=8)

vale_calc

valeur de convergence de la boucle

character(len=16)

locus_calc

endroit de convergence de la boucle

La gestion de la SD se fait en trois temps:

  • Création de la SD dans la routine CreateContactDS;

  • Lecture des informations données par l’utilisateur (mot-clef CONTACT). Routine ReadContactdans nmdata;

  • Initialisations de la SD:

    • Routine InitContactdans nminit. Cette phase comprend en particulier la lecture du type de contact pour les LIGRELà gérer (voir routine nmdoct);

    • Routine cfmxsd dans nminit. Création des objets nécessaires pour la résolution du contact (essentiellement discret). Ce sont des objets dynamiques (dépendant du nombre de noeuds en contact) et il est donc nécessaire d’en faire des objets JEVEUX;

    • Routine cucrsd dans nminit. Création des objets nécessaires pour la résolution des liaisons unilatérales. Ce sont des objets dynamiques(dépendant du nombre de noeuds) et il est donc nécessaire d’en faire des objets JEVEUX;

    • Routine nmdoct: gestion des LIGREL tardifs

L’utilisation de la SD est directe par appel à ses sous-objets (usage de %) ou par des routines utilitaires déjà existantes (comme les routines cfdis* et mminf* ), déjà utilisées pour l’accès à la sdcont provenant de DEFI_CONTACT.

Gestion de la convergence – NL_DS_Conv#

Il s’agit ici de gérer les informations et l’algorithme concernant la gestion de la convergence, ce qui comprend:

  • la gestion et le calcul des résidus d’équilibre;

  • la gestion des options venant du mot-clef facteur CONVERGENCE.

On crée les types dérivés NL_DS_Resi, NL_DS_ResiRefeet NL_DS_Conv. Un seul objet ds_convde type NL_DS_Convgère l’ensemble de la convergence. Il contient différentes informations:

  • les informations récupérées dans le mot-clef CONVERGENCE;

  • un emplacement pour stocker la valeur ayant déclenché la bascule RESI_GLOB_RELA vers RESI_GLOB_MAXI;

  • deux variables pour gérer la recherche linéaire.

Il a la structure suivante:

Type

Nom

Description

integer

nb_resi

nombre de résidus

integer

nb_resi_maxi

nombre de résidus au maximum

type(NL_DS_Resi)

list_resi(max)

liste des résidus

aster_logical

l_resi_test(max)

drapeau pour dire si on doit utiliser ce résidu pour la convergence

integer

nb_refe

nombre de composantes de type RESI_REFE_RELA

integer

nb_refe_maxi

nombre maximum de composantes de type RESI_REFE_RELA

type(NL_DS_RefeResi)

list_refe(max2)

liste des composantes

aster_logical

l_refe_test(max2)

drapeau pour dire si la composante est active ou pas

integer

iter_glob_maxi

paramètre ITER_GLOB_MAXI

integer

iter_glob_elas

paramètre ITER_GLOB_ELAS

aster_logical

l_stop

paramètre ARRET=”NON”

aster_logical

l_iter_elas

drapeau pour dire que l’utilisateur a renseigné explicitement ITER_GLOB_ELAS

real(kind=8)

swap_trig

valeur ayant déclenché la bascule RESI_GLOB_RELA vers RESI_GLOB_MAXI

real(kind=8)

line_sear_coef

coefficient de la recherche linéaire

integer

line_sear_iter

nombre d’itérations de recherche linéaire

Cet objet contient la liste des résidus possibles (actuellement, il y a six résidus entrant dans l’évaluation de la convergence). Chaque résidu est défini lui-même par le type dérivé NL_DS_Resi qui a la structure suivante:

Type

Nom

Description

character(len=16)

type

identifiant du type de résidu

character(len=16)

col_name

identifiant de la colonne du tableau de convergence stockant la valeur du résidu

character(len=16)

col_name_locus

identifiant de la colonne du tableau de convergence stockant l’emplacement de la norme maxi du résidu (quand INFO_RESIDU=”OUI”)

character(len=16)

event_type

identifiant de l’événement de divergence du résidu

real(kind=8)

vale_calc

valeur de la norme maxi du résidu

character(len=16)

locus_calc

emplacement de la norme maxi du résidu

real(kind=8)

user_para

valeur du critère donnée par l’utilisateur

aster_logical

l_conv

drapeau pour indiquer que vale_calc < user_para

Enfin, l’objet ds_convcontient également la liste des objets définissant le résidu de type RESI_REFE_RELA. Actuellement, onze types de composantes existent. Un objet de type NL_DS_ResiRefea la structure suivante:

Type

Nom

Description

character(len=16)

type

type de la composante

real(kind=8)

user_para

valeur de la composante donnée par l’utilisateur

character(len=8)

cmp_name

nom de la composante dans la grandeur pour le TE

Cette SD est principalement utilisée pour l’évaluation des résidus. La routine qui évalue leur convergence est nmcore. Désormais, elle est autonome dans le sens où l’ajout d’un nouveau type de résidu ne nécessite pas d’impact spécifique pour cette partie (par contre, il faudra réaliser le calcul effectif de ce résidu, qui est actuellement, principalement réalisé dans nmresi).

Pour faciliter la maintenance et la lisibilité, on a également extrait la partie qui s’occupe des «bascules»:

  • Passage de RESI_GLOB_RELAà RESI_GLOB_MAXI quand le chargement extérieur est nul;

  • Passage de RESI_COMP_RELAà RESI_GLOB_RELA au premier instant

Remarque:

Il est possible de faire une double bascule RESI_COMP_RELA => RESI_GLOB_RELA => RESI_GLOB_MAXI.

La gestion de la SD se fait en trois temps:

  1. Création de la SD dans la routine CreateConvDSdans nmini0. Cette création comprend en particulier la création de tous les résidus disponibles. Leur utilisation effective dans l’évaluation de la convergence dépendra de l’état du drapeau de leur activation;

  2. Lecture des informations données par l’utilisateur (mot-clef AFFICHAGE). Routine nmdocndans nmdata. Les informations ont stockées dans ds_conv;

  3. Initialisation de la SD dans InitConv. Cette routine gère en particulier les alarmes (ARRET=”NON’ou résidu trop lâche) et active les résidus spécifiques au contact (car ils sont lus dans nmdoctet non dans nmdocn).

Pour manipuler la SD, on a les paires de routines SetResi/GetResiet SetResiRefe.

Gestion des paramètres de l’algorithme – NL_DS_AlgoPara#

Cet objet stocke deux types d’informations:

  • les données issues des options du mot-clef facteur NEWTON(REAC_ITER, types de matrices, options pour la recherche linéaire, etc.);

  • les résultats intermédiaires de l’algorithme: résultats de la recherche linéaire et valeurs des résidus de convergence calculé.

On crée les types dérivés NL_DS_LineSearchet NL_DS_AlgoPara. Un objet de type NL_DS_AlgoParagère les paramètres de l’algorithme, il a la structure suivante:

Type

Nom

Description

character(len=16)

method

mot-clef METHODE(Newton, Newton-Krylov, IMPLEX)

character(len=16)

matrix_pred

type de matrice en prédiction

character(len=16)

matrix_corr

type de matrice en correction

integer

reac_incr

valeur de REAC_INCR

integer

reac_iter

valeur de REAC_ITER

real(kind=8)

pas_mini_elas

valeur de PAS_MINI_ELAS

integer

reac_iter_elas

valeur de REAC_ITER_ELAS

aster_logical

l_line_search

drapeau pour dire que la recherche linéaire est activé

type(NL_DS_LineSearch)

line_search

objet pour décrire les paramètres de la recherche linéaire

character(len=8)

result_prev_disp

SD résultat pour DEPL_CALCULE/EXTRAPOLE

aster_logical

l_matr_rigi_syme

Drapeau pour symétriser la matrice de rigidité (MATR_RIGI_SYME)

L’objet line_searchest un type dérivé de type NL_DS_LineSearchdont voici la structure:

Type

Nom

Description

character(len=16)

method

type de recherche linéaire

real(kind=8)

resi_rela

tolérance pour la recherche linéaire

integer

iter_maxi

nombre maxi d’itérations de recherche linéaire

real(kind=8)

rho_mini

valeur minimale du coef. de recherche linéaire

real(kind=8)

rho_maxi

valeur maximale du coef. de recherche linéaire

real(kind=8)

rho_excl

valeur à exclure pour le coef. de recherche linéaire

On définit une seule variable ds_algoparade type NL_DS_AlgoParaqui sera transmise comme argument dans les routines qui en ont besoin. La gestion de la SD se fait en trois temps:

  1. Création de la SD dans la routine CreateAlgoParaDSdans nmini0;

  2. Lecture des informations données par l’utilisateur (mot-clef NEWTON). Routine nmdomt;

  3. Lecture des informations données par l’utilisateur (mot-clef RECH_LINEAIRE). Routine nmdomt_ls;

  4. Initialisation de la SD par la routine InitParaAlgo.

Gestion de l’extraction de champs – SDEXTR#

Le SUIVI_DDL partage avec l’OBSERVATION (voir § 2.4.2.13 ) une SD commune appelé SDEXTR, routine d’extraction des valeurs des champs. On va donc commencer par décrire cette dernière SD. Les trois premiers objets sont généraux et leur longueur est proportionnelle au nombre d’occurrences du mot-clef SUIVI_DDL ou OBSERVATION.

SDEXTR– Objets

Nom (attention aux blancs!)

Description

SDEXTR(1:14)//” .INFO”

Informations diverses sur les données d’extraction

SDEXTR(1:14)//” .EXTR”

Type d’extraction

  • Sur le champ (NOEU et ELGA)

  • Sur la maille (si ELGA)

  • Sur les composantes ou formule entre les composantes

SDEXTR(1:14)//” .ACTI”

Extraction active ou pas

On ne peut avoir plus de 99 occurrences des mots-clefs car on construit le nom de certains objets à partir de ce numéro d’occurrence OCC. Ces objets sont les suivants:

SDEXTR– Objets

Nom (attention aux blancs!)

Description

SDEXTR(1:14)//OCC//” .NOEU”

Nœuds concernés par l’extraction

SDEXTR(1:14)//OCC//” .MAIL”

Mailles concernées par l’extraction

SDEXTR(1:14)//OCC//” .POIN”

Points d’intégration concernés par l’extraction

SDEXTR(1:14)//OCC//” .SSPI”

Sous-points d’intégration concernés par l’extraction

SDEXTR(1:14)//OCC//” .CMP”

Composantes concernées par l’extraction

Gestion du SUIVI_DDL – SDSUIV#

Cette SD sert à gérer la fonctionnalité SUIVI_DDL. En plus des références à l’extraction des champs (SDEXTR, § 2.4.2.11 ), nous avons un objet spécifique pour le SUIVI_DDL.

SDSUIV– Objets

Nom (attention aux blancs!)

Description

SD SUIV (1:14)//” . TITR “

Titres des colonnes

Gestion de l’OBSERVATION – SDOBSE#

Cette SD sert à gérer la fonctionnalité OBSERVATION. L’OBSERVATION partage avec le SUIVI_DDL (voir § 2.4.2.12 ) une SD commune appelé SDEXTR, déjà décrite dans (§ 2.4.2.11 ).

Ensuite, nous avons des objets spécifiques pour l’OBSERVATION. Un qui va donner le nom de la table et un qui stocke les informations relatives à la fréquence d’observation (objet utilitaire SDSELI, voir § 2.4.2.19 ), indicé par le numéro d’occurrence OCCdu mot-clef OBSERVATION.

SDOBSE– Objets

Nom (attention aux blancs!)

Description

SDOBSE(1:14)//” .TABL”

Nom de la table

SDOBSE(1:14)//OCC//”.LI”

Accès à la SDSELI, liste des instants à observer

Gestion des critères de qualité – SDCRIQ#

Cette SD sert à évaluer les critères de qualité (mot-clef CRIT_QUALITE). Elle est très simple et ne comporte qu’un objet.

SDCRIQ– Objets

Nom

Description

SDSUIV (1:1 9 )//”.ERRT”

Valeur des erreurs THM espace et temps, coefficient THETA

Gestion du pilotage– SDPILO#

Cette SD sert au pilotage (méthode de continuation). La plupart de ces objets sont regroupés dans une logique de type (réels avec réels, chaînes avec chaînes), plutôt que dans une logique de fonctionnalité.

SDPILO– Objets

Nom

Description

SDPILO(1:19)//”.PLTK”

Contient les paramètres du pilotage (de type chaîne) ou les noms d’objets nécessaires au pilotage

SDPILO(1:19)//”.PLIR”

Contient les paramètres du pilotage (de type réel)

SDPILO(1:14)//”.PLCR”

Liste des coefficients pour le pilotage

SDPILO(1:14)//”.PLSL”

Liste des DDL de type \(\mathit{DX}\) , \(\mathit{DY}\) et \(\mathit{DZ}\) pour le pilotage

SDPILO(1:14)//”.PLCI”

Liste des coefficients pour le pilotage – Cas XFEM

Il n’y a pas de routines d’accès de haut-niveau, La SD est créée dans la routine nmdopi. Il faut attaquer directement les SD.

Gestion des numérotations– SDNUME#

Cette SD vient en complément des deux SD NUMDDL et NUMFIX pour gérer la numérotation des équations. NUMDDL est la numérotation des équations, qui peut être variable au cours du transitoire, quand on utilise des fonctionnalités comme le contact CONTINUE ou le contact XFEM. NUMFIX est la numérotation fixe, elle est utile dans le cas des macro-éléments, pour pouvoir combiner les matrices. La SDNUME contient trois autres objets:

SDNUME– Objets

Nom

Description

SDNUME(1:19)//”.NDRO”

Repérage des DDL pour les grandes rotations

SDNUME(1:19)//”.NUCO”

Repérage des DDL pour les Lagrangiens de contact et frottement

SDNUME(1:19)//”.ENDO”

Repérage des DDL pour l’endommagement aux nœuds

Ces trois objets ont la même logique: ils sont dimensionnés au nombre total de degrés de liberté de la structure, avec la même numérotation que les matrices et les CHAM_NO utilisés dans op0070. Une valeur particulière (en général 1), sert à repérer a priori des DDL spécifiques: ceux correspondant aux grandes rotations, ceux correspondant aux lagrangiens de contact/frottement et ceux correspondant à l’endommagement. On les utilise alors dans certains cas (par exemple, pour la mise à jour spécifiques des champs dans le cas des grandes rotations ou pour filtrer les composantes dans l’évaluation des résidus). Il n’y a pas de routines d’accès spécifiques.

Gestion de la dynamique– SDDYNA#

Cette SD contient toutes les informations nécessaires au calcul en dynamique.

SDDYNA– Objets

Nom

Description

SDDYNA(1:15)//”.PARA_SCH”

Paramètres des schémas en temps

SDDYNA(1:15)//”.INFO_SD”

Paramètres de la dynamique

SDDYNA(1:15)//”.NOM_SD”

Nom des SD pour la dynamique (modes statiques, vecteurs, …)

SDDYNA(1:15)//”.TYPE_FOR”

Type de formulation (déplacement, vitesse ou accélération)

SDDYNA(1:15)//”.COEF_SCH”

Coefficients à utiliser dans le calcul

SDDYNA(1:15)//”.TYPE_CHA”

Informations relatives au chargement ONDE_PLANE

SDDYNA(1:15)//”.NBRE_CHA”

Informations relatives à certains chargements spécifiques à la dynamique

SDDYNA(1:15)//”.VEEL_OLD”

Vecteurs élémentaires du pas précédent pour les schémas multi-pas

SDDYNA(1:15)//”.VEAS_OLD”

Vecteurs assemblés du pas précédent pour les schémas multi-pas

SDDYNA(1:15)//”.VECENT”

Quantités en entrainements (déplacements, vitesses et accélération)

SDDYNA(1:15)//”.VECABS”

Quantités absolues (déplacements, vitesses et accélération)

L’accès à ces informations se fait via quatre routines dédiées chacune à un type, avec une chaine posant la question (sur le modèle de la routine dismoi):

Opération sur lagestion de la dynamique– SDDYNA

Routine

Lecture information de type <booléen>

ndynlo

Lecture information de type <réel>

ndynre

Lecture information de type <entier>

ndynin

Lecture information de type <chaîne>

ndynkk

À noter que ces questions vont entraîner une erreur fatale si on n’est pas en dynamique, sauf dans le cas de la question NDYNLO(SDDYNA,”DYNAMIQUE”) qui répondra .false. si on est en statique (c’est-à-dire qui sait détecter le cas où SDDYNA n’existe pas). En dehors de ces quatre routines, l’accès à la SDDYNA se fait directement dans deux routines:

Opération sur lagestion de la dynamique– SDDYNA

Routine

Lecture informations dans le fichier de commande

ndlect

Enregistrement valeur des différents coefficients

ndnpas

On revient sur les coefficients nécessaires pour le calcul en dynamique car ils sont très nombreux. Ces coefficients sont construits à partir de trois informations:

  • Letypede schéma;

  • Les paramètres du schéma (coefficients ALPHA, BETA, KAPPA, etc.);

  • L’incrément de temps;

Le fait de dépendre du pas de temps implique que les coefficients sont ré-évalués à chaque pas (dans la routine ndnpas).

Coefficient

Description

COEF_MATR_RIGI

Coefficient devant la matrice de rigidité

COEF_MATR_AMOR

Coefficient devant la matrice d’amortissement

COEF_MATR_MASS

Coefficient devant la matrice de masse

COEF_DEPL_DEPL

Prédicteur en déplacement: coefficient devant le déplacement du pas précédent

COEF_DEPL_VITE

Prédicteur en déplacement: coefficient devant la vitesse du pas précédent

COEF_DEPL_ACCE

Prédicteur en déplacement: coefficient devant l’accélération du pas précédent

COEF_VITE_DEPL

Prédicteur en vitesse: coefficient devant le déplacement du pas précédent

COEF_VITE_VITE

Prédicteur en vitesse: coefficient devant la vitesse du pas précédent

COEF_VITE_ACCE

Prédicteur en vitesse: coefficient devant l’accélération du pas précédent

COEF_VITE_DEPL

Prédicteur en accélération: coefficient devant le déplacement du pas précédent

COEF_VITE_VITE

Prédicteur en accélération: coefficient devant la vitesse du pas précédent

COEF_VITE_ACCE

Prédicteur en accélération: coefficient devant l’accélération du pas précédent

COEF_DEPL

Coefficient devant l’incrément de déplacement

COEF_VITE

Coefficient devant l’incrément de vitesse

COEF_ACCE

Coefficient devant l’incrément d’accélération

COEF_MPAS_FEXT_PREC

Coefficient devant les forces extérieures du pas précédent (schéma multipas)

COEF_MPAS_FINT_PREC

Coefficient devant les forces intérieures du pas précédent (schéma multipas)

COEF_MPAS_FEXT_COUR

Coefficient devant les forces extérieures du pas courant (schéma multipas)

COEF_MPAS_EQUI_COUR

Coefficient devant les autres termes du second membre (inertie, amortissement)

COEF_FDYN_MASSE

Coefficient devant les forces de rappel dynamique (inertie)

COEF_FDYN_AMORT

Coefficient devant les forces de rappel dynamique (amortissement)

COEF_FDYN_RIGID

Coefficient devant les forces de rappel ?????? (sert à Krenk ???)

COEF_FORC_INER

Coefficient devant les forces d’inertie à mettre au dénominateur dans le résidu d’équilibre

INST_PREC

Pas de temps précédent (uniquement utile pour la poursuite avec, à la fois, le schéma HHT complet et les lois de comportement qui ont besoin de ce paramètre)

Gestion de la discrétisation temporelle– SDDISC#

La structure de données SDDISC contient toutes les informations provenant de l’opérateur DEFI_LIST_INST (création du concept SDLIST) et des informations relatives à la gestion de la discrétisation temporelle dans op0070. Dans un premier temps, les informations provenant de l’opérateur DEFI_LIST_INST (voir [D4.06.17]) sont recopiées localement dans la SDDISC.

SDDISC– Objets

Nom

Description

SDDISC(1:19)//”.LINF”

Informations sur la liste d’instants (voir contenu dans [D4.06.17]) Recopie de l’objet SDLIST(1:8)//”.LIST.INFOR”

SDDISC(1:19)//”.DITR”

Liste des instants – Cette liste est dynamique (en cas de découpe ou d’accélération du pas de temps)

SDDISC(1:19)//”.DINI”

Indicateur du niveau de sous-découpage pour chaque pas de temps. Initialement, le niveau de découpe vaut 1. Il ne peut y avoir plus d’un niveau de découpe entre deux pas successifs (vérification dans la routine nmdcin) –Cette liste est dynamique (en cas de découpe ou d’accélération du pas de temps)

SDDISC(1:19)//”.ITER”

Nombre d’itérations de Newton qu’il a fallu pour chaque pas de temps – Cette liste est dynamique (en cas de découpe ou d’accélération du pas de temps)

SDDISC(1:19)//”.EPIL”

Indicateur du choix de la solution de pilotage (action AUTRE_PILOTAGE)

SDDISC(1:19)//”.LIPO”

Liste des instants de calcul obligatoires. Cet objet sert dans le cas de l’adaptation automatique du pas de temps, il indique les instants qui seront calculés quoiqu’il arrive (même en cas d’agrandissement du pas de temps). On parle aussi d’instants «jalons». Sa longueur est celle de la liste d’instants initiale donnée par l’utilisateur dans DEFI_LIST_INST. Il s’agit donc d’une liste non-dynamique .

SDDISC(1:19)//”.REPC”

Indicateur d e gestion de la réactualisation du préconditionnement (action REAC_PRECOND)

SDDISC(1:19)//”.EEVR”

Recopie de l’objet SDLIST(1:8)//”.ECHE.EVENR” Voir contenu dans [D4.06.17]

SDDISC(1:19)//”.EEVK”

Recopie de l’objet SDLIST(1:8)//”.ECHE.EVENK” Voir contenu dans [D4.06.17]

SDDISC(1:19)//”.ESUR”

Recopie de l’objet SDLIST(1:8)//”.ECHE.SUBDR” Voir contenu dans [D4.06.17]

SDDISC(1:19)//”.AEVR”

Recopie de l’objet SDLIST(1:8)//”.ADAP.EVENR” Voir contenu dans [D4.06.17]

SDDISC(1:19)//”.AEVK”

Recopie de l’objet SDLIST(1:8)//”.ADAP.EVENK” Voir contenu dans [D4.06.17]

SDDISC(1:19)//”.ATPR”

Recopie de l’objet SDLIST(1:8)//”.ADAP.TPLUR” Voir contenu dans [D4.06.17]

SDDISC(1:19)//”.ATPK”

Recopie de l’objet SDLIST(1:8)//”.ADAP.TPLUK” Voir contenu dans [D4.06.17]

SDDISC(1:19)//”.AEXT”

Objet pour le prolongement de la découpe (traitement du cas de la COLLISION)

SDDISC(1:19)//”.IFCV”

Objet stockant l’état de convergence pour l’adaptation V(1) –Valeur du MAX(ITER_GLOB_MAXI,ITER_GLOB_ELAS) V(2) –Valeur du MIN(ITER_GLOB_MAXI,ITER_GLOB_ELAS) V(3) –Nombre maximum d’itérations possibles (y compris les itérations supplémentaires possibles par ITER_SUPPL) V(4) –Valeur de “PAS_MINI_ELAS” V(5) –Valeur de “RESI_GLOB_RELA” V(6) –Valeur de “RESI_GLOB_MAXI” V(7) –Type de résidu demandé par l’utilisateur: =1 pour RESI_GLOB_RELA =2 pour RESI_GLOB_MAXI =3pour RESI_GLOB_RELA et RESI_GLOB_MAXI V(8) –Valeur de “INIT_NEWTON_KRYLOV” V(9) –Valeur de “ITER_NEWTON_KRYLOV” V(10) –Indique qu’on autorise des itérations en plus

SDDISC(1:19)//”.IFRE”

Objet stockant la valeur des résidus à chaque itération de Newton V(3*(ITER-1)+0) –Valeur de RESI_GLOB_RELA V(3*(ITER-1)+1) –Valeur de RESI_GLOB_MAXI V(3*(ITER-1)+2) – Valeur du chargement

Pour manipuler la SDDISC, on utilise une série d’utilitaires.

Opération sur la gestion de la discrétisation temporelle– SDDISC

Routine

Routine utilitaire générale qui permet d’accéder au contenu des objets .LINF, .EEVR, .EEVK, .ESUR, .AEVR, .AEVK, .ATPR, .ATPK, .REPCet .EPIL. L’accès peut se faire en lecture ou en écriture .

utdidt

Retourne .RUE.si on sort de la liste d’instants (fin du transitoire)

didern

Valeur de l’instant selon numéro de l’instant

diinst

Gestion de la sélection d’un instant– SDSELI#

La structure de données SDSELI permet de sélectionner un instant suivant une fréquence, une liste de valeurs, en prenant en compte une tolérance et un type de critère (absolu ou relatif).

SDSELI– Objets

Nom

Description

SDSELI(1:19)//”.INFL”

Informations générales sur la sélection (paramètres de sélection)

SDSELI(1:19)//”.LIST”

Liste des instants donnés par l’utilisateur

Pour opérer sur cette SD, on utilise principalement deux routines:

  • une qui lit les paramètres de l’utilisateur(nmcrpx);

  • recherche si l’instant donné est sélectionné (nmcrpo);

Opération sur la gestion de lasélection d’un instant– SDSELI

Routine

Lecture de la liste des instants à sélectionner

nmcrpa

Lecture de la précision et du type de critère (relatif ou absolu)

nmcrpp

Lecture de toutes les informations (appel à nmcrpaet nmcrpp)

nmcrpx

Recherche d’un réel dans une liste (avec précision et critère)

utacli

Routine principale de recherche de l’instant

nmcrpo

Recherche de l’indice dans la SD résultat juste avant un instant donné

nmttch

Cette SD est utilisée pour la gestion de la discrétisation temporelle, de l’état initial, de l’archivage et de l’observation.

Gestion des critères de convergence– SDCRIT#

Cette SD gère des informations relatives aux critères de convergence, elle sert en particulier à stocker les résidus dans la SD RESULTAT.

SDCRIT– Objets

Nom

Description

SDCRIT(1:19)//”.CRTR”

Valeurs des informations (résidus, nombre d’itérations, etc.)

SDCRIT(1:19)//”.CRDE”

Nom des informations pour le stockage dans la SD RESULTAT(résidus, nombre d’itérations, etc.)

Cette SD est aussi utilisée pour la commande THER_NON_LINE(attention, les objets ne sont pas de la même dimension!). La sauvegarde des informations pour cette SD se fait dans la routine nmcore qui évalue la convergence à chaque itération de Newton.

Opération sur lagestion des critères de convergence– SDCRIT

Routine

Création de la SD

nmcrcv ntcrcv

Sauvegarde des informations dans la SDCRIT

nmcore op0186

Sauvegarde des informations dans la SD RESULTAT

nmarc0 ntarc0

Gestion de la liste de sélection– NL_DS_SelectList#

Cette structure de données permet de sélectionner un instant à partir d’une liste ou d’une fréquence.

Type

Nom

Description

integer

nb_value

Nombre de valeurs dans la liste des instants donnés

real(kind=8)

incr_mini

Incrément de temps minimum entre deux instants de la liste

real(kind=8), pointer

list_value

Liste des instants

real(kind=8)

precision

Valeur de la précision pour sélectionner un instant

aster_logical

l_abso

Vaut .true. Si la valeur est sélectionné en absolue

real(kind=8)

tolerance

Tolérance calculée si sélection en relatif

integer

freq_step

Fréquence de sélection des instants

aster_logical

l_by_freq

Vaut .true. Si on sélection par la fréquence

La routine selectListRead permet de lire les mots-clefs de l’utilisateur et remplit la structure de données.

La routine selectListGet retourne .true. Si l’instant courant est bien à sélectionner par rapport aux paramètres (fréquence, liste d’instants avec précision, etc.). Enfin, la routine selectListClean désalloue la mémoire (nécessaire car on utilise un pointeur pour la liste des instants).

Gestion du calcul modale en cours de calcul non-linéaire – NL_DS_PostTimeStep, NL_DS_Spectral, NL_DS_Stability et NL_DS_SpectralResults#

Ces structures de données servent à gérer les mots-clefs MODE_VIBR et CRIT_STAB.

Structure de données pour sauvegarder les paramètres de l’analyse modale: NL_DS_Spectral.

Type

Nom

Description

character(len=16)

option

Option de calcul

character(len=16)

type_matr_rigi

Type de matrice de rigidité

aster_logical

l_small

Vaut .true.si on calcule les plus petites valeurs propres

aster_logical

l_strip

Vaut .true.si on calcule les valeurs propres dans une bande

real(kind=8)

strip_bounds(2)

Bande de fréquence si l_strip

integer

nb_eigen

Nombre de valeurs propres si l_small

integer

coef_dim_espace

Paramètre pour le solveur modal

type(NL_DS_SelectList)

selector

Sélecteur des instants de calcul

character(len=16)

level

Niveau de calcul: par bande, plus petites valeurs ou mode calibration (uniquement nombre de valeurs propres)

Structure de données pour sauvegarder les paramètres de l’analyse de stabilité (CRIT_STAB): NL_DS_Stability.

Type

Nom

Description

aster_logical

l_geom_matr

Vaut .true.pour prendre en compte la rigidité géométrique

aster_logical

l_modi_rigi

Vaut .true.pour prendre en compte la modification de la rigidité

integer

nb_dof_excl

Nombre de DDL exclus

character(len=8), pointer

list_dof_excl

Liste des DDL exclus

integer

nb_dof_stab

Nombre de DDL de stabilisation

character(len=8), pointer

list_dof_stab

Liste des DDL de stabilisation

character(len=16)

instab_sign

Valeur du signe de l’instabilité

real(kind=8)

instab_prec

Valeur absolue de l’instabilité

Structure de données pour sauvegarder les paramètres de l’analyse modale (MODE_VIBR et CRIT_STAB): NL_DS_PostTimeStep.

Type

Nom

Description

aster_logical

l_crit_stab

Si CRIT_STAB est renseigné

aster_logical

l_mode_vibr

Si MODE_VIBR est renseigné

type(NL_DS_Spectral)

crit_stab

Paramètres généraux de CRIT_STAB

type(NL_DS_Spectral)

mode_vibr

Paramètres généraux de MODE_VIBR

type(NL_DS_Stability)

stab_para

Paramètres spécifiques de CRIT_STAB

type(NL_DS_TableIO)

table_io

Structure de données table_container ANALYSE_MODALE

aster_logical

l_hpp

Vaut .true.si HPP

Gestion des tables container– NL_DS_TableIO#

Cette structure de données permet de gérer les table_container attachées à STAT_NON_LINE et DYNA_NON_LINE.

Type

Nom

Description

character(len=8)

result

Nom de la structure de données résultats

character(len=19)

table_name

Nom JEVEUX de la table_container

character(len=24)

table_type

Type de la table_container

integer

nb_para

Nombre total de paramètres dans la table_container(nombre de colonnes)

integer

nb_para_inte

Nombre de paramètres de type entier

integer

nb_para_real

Nombre de paramètres de type réel

integer

nb_para_cplx

Nombre de paramètres de type complexe

integer

nb_para_strg

Nombre de paramètres de type chaîne

character(len=24), pointer

list_para

Liste des noms des paramètres

character(len=8), pointer

type_para

Liste des types des paramètres

La routine nonlinDSTableIOCreate permet de créer la structure de données et la table_container dans la structure de données evol_noli.

La routine nonlinDSTableIOSetPara permet de donner la liste des paramètres dans la table. On peut les donner de deux manières:

  • soit à partir de la structure de données NL_DS_Table(voir § 2.4.2.2 );

  • soit à partir d’une liste exhaustive de ces paramètres.

La routine nonlinDSTableIOClean désalloue les objets (nécessaire à cause de l’usage de pointeurs).

Gestion du comportement CARCRI et COMPOR#

La structure de données CARCRI est une sd_carte qui contient des réels. Elle stocke actuellement 22 paramètres dont voici la liste.

Indice

Contenu

1

Mot-clef COMPORTEMENT/ITER_INTE_MAXI

2

Mot-clef COMPORTEMENT/TYPE_MATR_TANG

3

Mot-clef COMPORTEMENT/RESI_INTE_RELA

4

Mot-clef COMPORTEMENT/PARM_THETA

5

Mot-clef COMPORTEMENT/ITER_INTE_PAS

6

Mot-clef COMPORTEMENT/ALGO_INTE

7

Mot-clef COMPORTEMENT/VALE_PERT_RELA

8

Mot-clef COMPORTEMENT/RESI_CPLAN_MAXI

9

Mot-clef COMPORTEMENT/ITER_CPLAN_MAXI

10

Mot-clef COMPORTEMENT/RESI_RADI_RELA

11

Entier codé pour la présence de variables de commandes de type ExternalStateVariable

12

Mot-clef SCHEMA_THM/PARM_THETA

13

Mot-clef COMPORTEMENT/POST_ITER

14

Pointeur vers le nombre de variables internes StateVariablepour MFront

15

Pointeur vers les noms des variables internes StateVariablepour MFront

16

Pointeur vers la loi de comportement MFront

17

Indicateur de symétrie de la matrice tangente de comportement

18

Mot-clef SCHEMA_THM/PARM_ALPHA

19

Pointeur vers les noms des paramètres matériaux pour MFront

20

Pointeur vers les noms des paramètres matériaux pour MFront

21

Mot-clef COMPORTEMENT/POST_INCR

22

Type de modèle cinématique pour MFront

La structure de données COMPOR est une sd_carte qui contient des chaînes de caractère. Elle stocke actuellement 20 paramètres dont voici la liste.

L’indice est donné dans le fichier Behaviour_type.h.

Nom de l’i ndice

Contenu

RELA_NAME

Mot-clef COMPORTEMENT/RELATION

NVAR

Nombre de variables internes

DEFO

Mot-clef COMPORTEMENT/DEFORMATION

INCRELAS

Indicateur de modèle incrémental ou total

PLANESTRESS

Modèle en contraintes planes (Deborst ou analytique)

NUME

Indice d’appel de la loi de comportement (lcxxxx)

MULTCOMP

Nom de la structure de données issue de DEFI_COMPOR

POSTITER

Contenu du mot-clef COMPORTEMENT/POST_ITER

KIT1_NAME THMC_NAME CREEP_NAME CABLE_NAME

Nom de la première relation pour un kit

KIT2_NAME THER_NAME PLAS_NAME SHEATH_NAME

Nom de la deuxième relation pour un kit

KIT3_NAME COUPL_NAME HYDR_NAME

Nom de la troisième relation pour un kit

KIT4_NAME CPLA_NAME MECA_NAME

Nom de la quatrièmerelation pour un kit

KIT1_NUME THMC_NUME PLAS_NUME

Indice d’appel de la première relation pour un kit

KIT2_NUME THER_NUME CREEP_NUME

Indice d’appel de la deuxième relation pour un kit

KIT3_NUME HYDR_NUME

Indice d’appel de la troisième relation pour un kit

KIT4_NUME MECA_NUME

Indice d’appel de la quatrième relation pour un kit

KIT1_NVAR THMC_NVAR CREEP_NVAR

Nombre de variables internes de la première relation pour un kit

KIT2_NVAR THER_NVAR PLAS_NVAR

Nombre de variables internes de la deuxième relation pour un kit

KIT3_NVAR HYDR_NVAR

Nombre de variables internes de la troisième relation pour un kit

KIT4_NVAR MECA_NVAR

Nombre de variables internesde la quatrièmerelation pour un kit

Gestion de l’algorithme#

Nous allons nous intéresser à la gestion de l’algorithme. Pour gérer la convergence, les différents niveaux de boucle et les erreurs survenues lors d’un calcul, on utilise un formalisme commun, basé sur la notion d’événement .

Les différentes boucles#

Dans l’algorithme, il y a cinq niveaux de boucles <BOUC>:

  • <RESI>: la boucle sur les différents résidus d’équilibre demandés par l’utilisateur (RESI_GLOB_RELA, RESI_GLOB_MAXI, etc);

  • <NEWT>: la boucle sur les itérations de Newton;

  • <FIXE>: la boucle sur les points fixes (contact);

  • <INST>: la boucle sur les instants de calcul;

  • <CALC>: la boucle sur le calcul.

La «boucle» <CALC>n’en est pas vraiment une. Elle sert à gérer deux situations:

  1. Le calcul se termine normalement (pas d’erreur) mais autrement que lorsqu’on a atteint la fin de la boucle sur les pas de temps. Pour l’instant, le seul cas est celui où le pilotage a atteint ses bornes;

  2. Un événement est déclenché à l’extérieur de la boucle sur les pas de temps, c’est-à-dire pendant le post-traitement (détection d’instabilité par modes vibratoires);

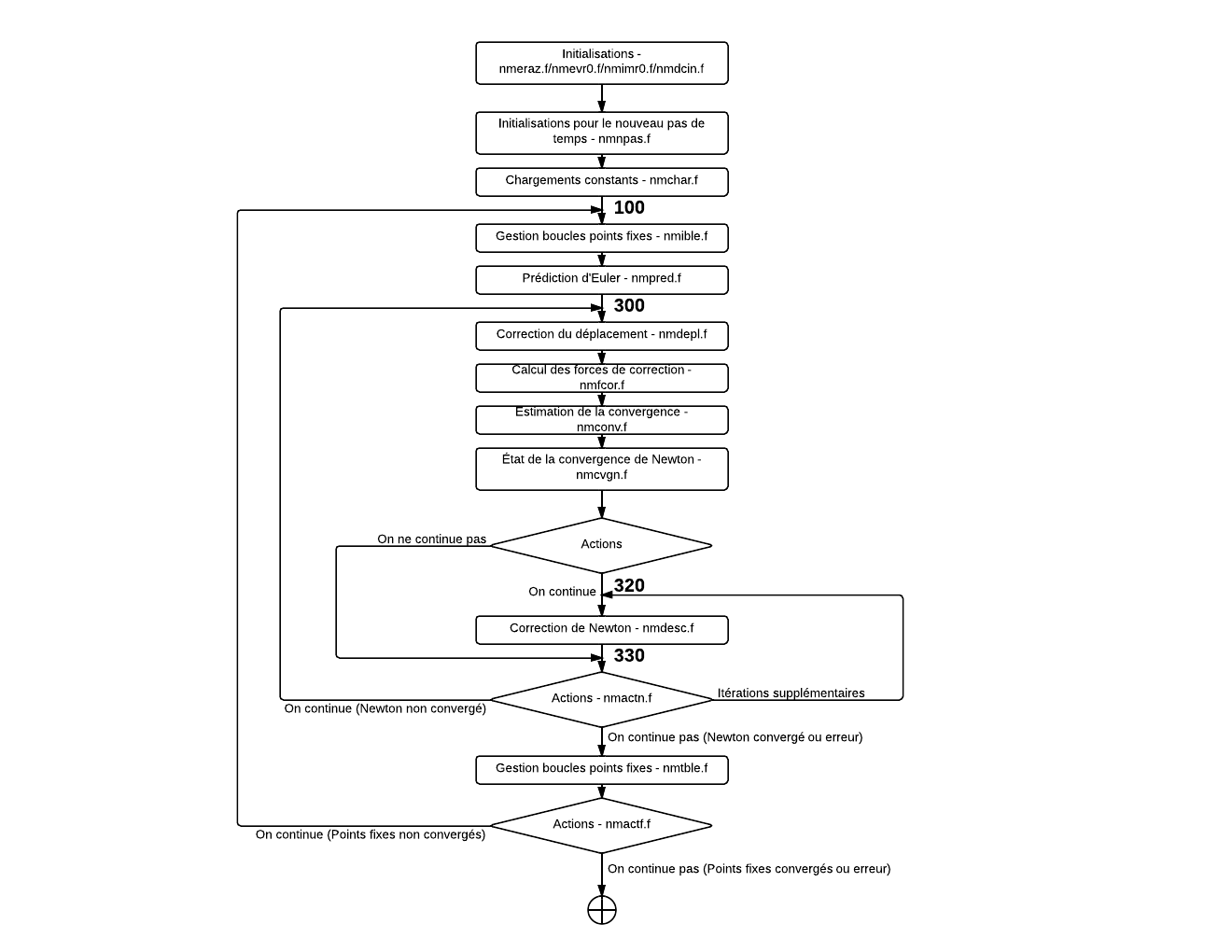

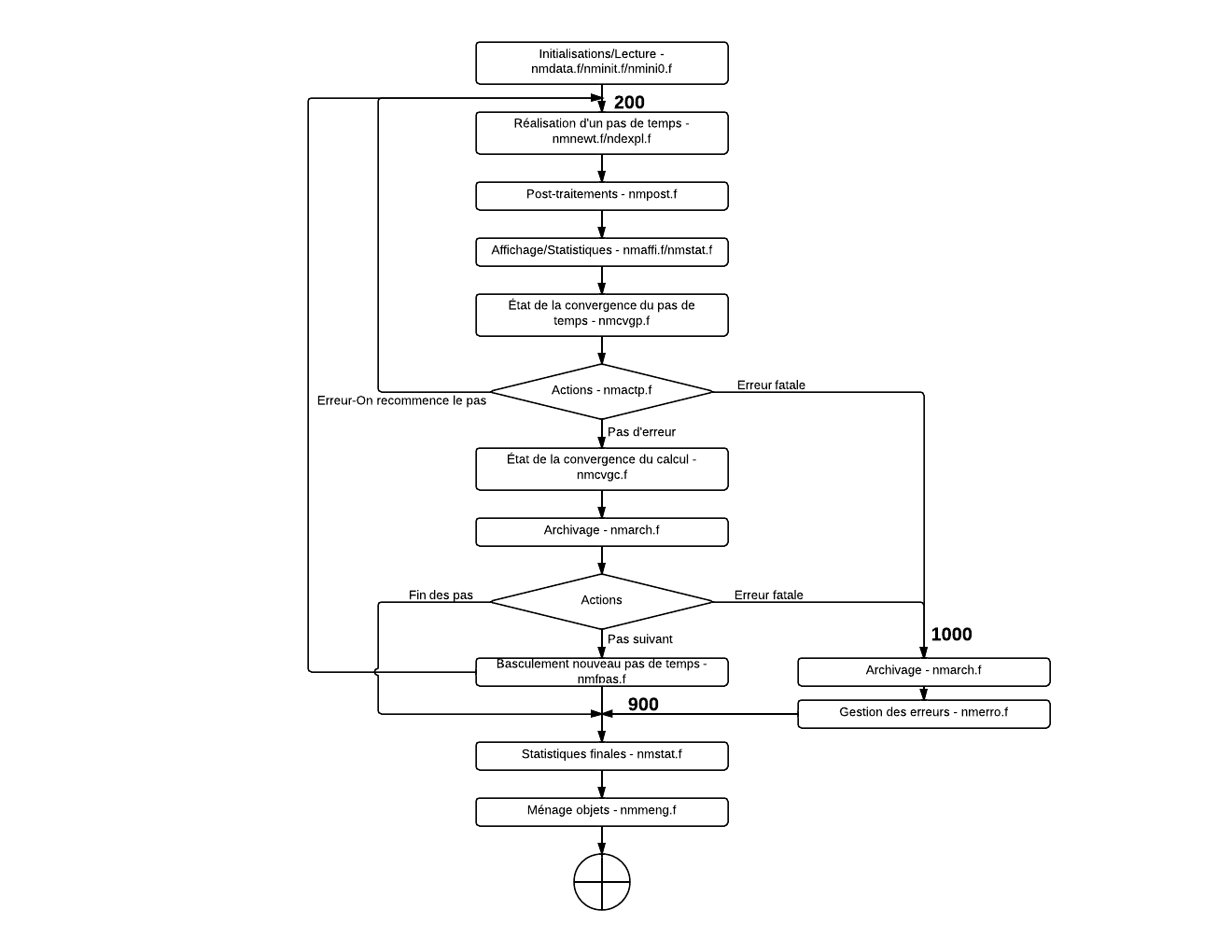

Les différentes boucles sont réparties entre op0070, nmnewt (statique et dynamique implicite) et ndexpl (dynamique explicite). Pour la boucle sur les résidus d’équilibre, il faut regarder dans la routine nmcore, appelée par nmconv. Pour la boucle sur les points fixes, on utilise les routines nmible/nmtble, contenues dans nmnewt.

État des boucles#

L’état d’une boucle est stocké dans l’objet SDERRO(§ 2.4.2.6 ), on y accède par nmleeb et nmeceb. Il existe six états:

  1. CONT:la boucle continue;

  2. CONV:la boucle aconvergé (événements de type convergence et divergence);

  3. ERRE:une erreur (événement de type erreur) est survenue pendant la boucle, on va la traiter;

  4. EVEN:un événement (événement de type informatif) est survenu pendant la boucle;

  5. STOP:une erreur (événement de type erreur) est survenue pendant la boucle, on s’arrête;

  6. CTCD:état particulier de la boucle de Newton pour le contact discret;

Les événements#

On peut classer les événements selon leur origine:

  • Les événements définis par l’utilisateur dans DEFI_LIST_INST(par exemple, DELTA_GRANDEUR);

  • Les événements intrinsèques à l’algorithme: les erreurs et la convergence des différentes boucles;

Types des événements#

Un événement est défini par son type qui est une chaîne de caractère en deux parties <XXXX_YYYY>. La première chaîne <XXXX>décrit le type de l’événement:

  • Les événements donnant lieu à une erreur sont préfixéspar <ERRC_*>ou <ERRI_*>;

  • Les événements donnant lieu à une convergence sont préfixéspar <CONV_*>;

  • Les événements donnant lieu à une divergence sont préfixés par <DIVE_*>;

  • Les événements informatifs sont préfixés par <EVEN_*>;

La seconde chaîne <YYYY> décrit le niveau de boucle de l’événement:

  • Boucle sur les résidus d’équilibre <*_RESI>;

  • Boucle sur les itérations de Newton<*_NEWT>;

  • Boucle de point fixe pour le contact<*_FIXE>;

  • Boucle sur les pas de temps<*_INST>;

Cette information décrit dans quelle boucle les événements peuvent potentiellement se déclencher.

Événements de type erreur <ERR*_*>#

Des erreurs sont à traiter immédiatement (c’est-à-dire dès déclenchement de l’événement) car elles sont bloquantes pour le processus, elles sont notées <ERRI>. Les erreurs à traiter uniquement à convergence de la boucle sont notées <ERRC>.

Par exemple:

  • <ERRI_NEWT>est une erreur à traiter immédiatement dans une itération de Newton comme un défaut d’intégration de la loi de comportement empêche ou une matrice non factorisable;

  • <ERRC_NEWT>est une erreur à traiter à convergence de Newton, par exemple une sortie d’un critère physique hors des bornes de son domaine de définition;

  • <ERRI_FIXE>est une erreur à traiter immédiatement dans une boucle de point fixe;

Remarque:

Les erreurs typées <ERRI_CALC> entraînent l’arrêt immédiat du calcul car aucune action ne peut les traiter. Ce sont les arrêts en manque de temps CPU et l’arrêt extérieur par utilisateur.

Événements de type convergence <CONV_*>#

Les événements de type convergence se traitent à chaque niveau de boucle. Cette convergence peut-être liée à une fonctionnalité activée ou pas (cf § 2.4.1.1 ).

Événements de type divergence <DIVE_*>#

Les événements de type divergence se traitent à chaque niveau de boucle. Cette divergence peut-être liée à une fonctionnalité activée ou pas (cf § 2.4.1.1 ).

En pratique, l’état de chaque boucle est plutôt traitée en divergence. En effet, pour éviter d’avoir à vérifier qu’une fonctionnalité spécifique est active (pilotage, Deborst, contact, etc) et donc tester la convergence d’une boucle en vérifiant cette fonctionnalité, on préfère émettre un événement de divergence qu’un événement de convergence: on ne peut avoir divergence que si la fonctionnalité est activée, alors qu’on pourrait avoir convergence même si la fonctionnalité n’est pas activée.

Événements de type informatif <EVEN>#

Les événements de type informatifs sont les autres événements (ni erreur, ni convergence). Par défaut, ils ne servent qu’à donner des indications à l’utilisateur (souvent sous la forme de messages d’alarmes, le passage de RESI_GLOB_RELA à RESI_GLOB_MAXI par exemple). Certains ne sont activables que sur demande de l’utilisateur (commande DEFI_LIST_INST).

Ces événements pourront aussi être traité explicitement (autrement que par l’émission d’une alarme ou d’une information) via DEFI_LIST_INST.

Ces événements ne sont pas liés à un niveau de boucle.

Le cas des code-retour#

Un code-retour est un entier unique donnant le statut d’un opération. Il est possible de lier un événement à la valeur d’un code-retour. Chaque valeur du code-retour peut générer un événement différent, de n’importe quel type. Les codes retour -1 et 0 ont toujours le même sens:

  • -1: on n’a rien fait (pas de factorisation, pas d’intégration de loi de comportement, etc.);

  • 0: on a fait quelque chose et tout s’est bien passé;

Les autres valeurs de codes retour ont un sens dépendant de leur type:

Type

Description

Signification du code

FAC

Retour de la factorisation

-1

Pas de factorisation

0

Tout s’est bien passé

1

La matrice est singulière

2

La factorisation a échoué

3

On ne sait pas dire si la matrice est singulière

PIL

Retour du pilotage

-1

Pas de pilotage

0

Tout s’est bien passé

1

Pas de solution de l’équation de pilotage

2

On a atteint une borne (fin du calcul)

LDC

Retour de l’intégration de la loi de comportement

-1

Pas d’intégration du comportement

0

Tout s’est bien passé

1

Échec lors de l’intégration de la loi de comportement

2

Un paramètre physique n’est pas dans son domaine de définition

3

La contrainte SIZZn’est pas nulle (algorithme de De Borst)

CTC

Retour du traitement du contact discret

-1

Pas de contact discret

0

Tout s’est bien passé

1

Le nombre maximum d’itérations de contact a été atteint

2

La matrice du contact est singulière

Gestion des événements#

Modification, ajout ou suppression d’un événement#

La plupart des événements standardisés sont prévus dans la structure de données et les utilitaires qui y sont liés. Dans la plupart des cas, il ne s’agit de modifier que la routine nmcrga (voir § 2.4.2.6 en y ajoutant la caractéristique du l’événement dans les DATA en début de routine.

Description

DATA

Nom de l’événement

NEVEN

Nom du code-retour lié à l’événement (XXX si pas code-retour)

NCRET

Valeur du code-retour lié à l’événement (99 si pas code-retour)

VCRET

Type et niveau de déclenchement de l’événement

TEVEN

Fonctionnalité activant un événement de type convergence ou divergence

FEVEN

Code du message à afficher quand l’événement se déclenche

MEVEN

Le système de vérification des messages fait que le code du message à afficher (MEVEN) n’est pas suffisant, il faut aussi impacter nmevim.

Émissions des événements#

Pour déclencher un événement le développeur doit le prévoir dans l’algorithme en appelant la routine nmcrel. Par exemple:

Commande

Effet

CALL NMCREL(SDERRO,”ERRE_TIMN”,.TRUE.)

Manque de temps CPU pendant une itération de Newton

CALL NMCREL(SDERRO,”RESI_MAXR”,.TRUE.)

Passage de RESI_GLOB_RELAà RESI_GLOB_MAXI

CALL NMCREL(SDERRO,”DIVE_FIXG”,.FALSE.)

Pas de divergence de la boucle de point fixe sur la géométrie

Si l’événement est de type <ERRI_BOUC>, le statut de la boucle <BOUC> est automatiquement modifié. C’est une précaution pour éviter que le développeur oublie de traiter l’événement (et donc risque de provoquer des résultats faux). Une erreur immédiate de niveau <ERRI> est répercutée à tous les niveaux de boucle pour les mêmes raisons.

Pour activer un événement lié à un code-retour, il faut utiliser la routine nmcret au lieu de nmcrel. Par exemple CALL NMCRET(SDERRO,”LDC”,LDCCVG) s’occupe de transformer en événement la valeur du code retour de la loi de comportement.

Traitement des événements#

L’idée principale est de traiter les événements à tous les niveaux de boucle, de changer l’état des boucles selon le résultat de ce traitement.

Événements de type convergence et divergence#

Les événements de type convergence ou divergence sont examinés à chaque niveau de boucle, dans une routine dédiée appelée nmevcv . Cette routine modifie l’état de la boucle :

  1. On suppose initialement que la boucle continue (état CONT, cf § 3.2 )

  2. On boucle sur les événementsde type <CONV_*>et <DIVE_*>en prenant en compte des éventuellesfonctionnalitésactivées;

  3. On calcule l’état résultat pour ce niveau deboucle: si tous les événementsde divergence sontfaux et tous les événementsde convergencesontvrais, alors ce niveau de boucle est dans l’état convergé;

  4. On vérifie les états de convergence des boucles intérieures à ce niveau. Pour que l’état final de cette boucle soit convergé, toutes les boucles intérieures doivent être convergées. Si c’est le cas, la boucle passe dans l’état convergé (état CONV, cf § 3.2 )

  5. On modifie l’état de la boucle courante en appelant la routine nmeceb;

  6. La routine nmecebtransmet l’état de la boucle aux boucles supérieures (évite les erreurs non-traitées);

Boucle

Code

Routine

Routine appelante

Résidus

RESI

nmcvgr

nmconv

Newton

NEWT

nmcvgn

nmnewt

Point fixe

FIXE

nmcvgf

nmtble

Pas de temps

INST

nmcvgp

op0070

Calcul

CALC

nmcvgc

op0070

Événements de type erreurs#

Les événements de type erreur sont particulièrementsensibles et doivent être traités de manière très rigoureuse pouréviter les résultatsfaux. En premier lieu, l’événementde type erreur a été émis par le biais des routines standards: nmcrelet nmcret. On rappelle que dans le cas des événements erreur, on modifie systématiquement l’état de la boucle en mode ERREdans l’optique d’éviter de continuer ces boucles si jamais l’erreur n’a pas été traitée convenablement par l’algorithme (oubli du développeur).

De manière systématique, les événements de type erreur sont testés dans l’algorithme via la routine nmltev. Si un événement de type erreur est activé, un GOTO est immédiatement fait dans le programme.

Algorithme général#

Le processus est standardisé au maximum, pour chaque niveau de boucle:

  • Évaluation de la convergence par appel aux routines nmcvg* ;

  • Action suite à la situation de la boucle par appel aux routines nmact* ;

Lectures et initialisations globales#

La routine op0070 gère l’algorithme global et se découpe en trois parties:

  • Lecture et initialisations des données;

  • Boucle sur les pas de temps;

  • Post-traitements;

  • Gestion des erreurs globales;

  • Archivage;

Pour la lecture et l’initialisation des données, on se reportera en particulier aux informations relatives à la gestion des SD (§ 2 ). L’ensemble des initialisations faites à ce niveau sera valable pour tout le calcul. La routine principale d’initialisation est nminit. Voici les opérations prévues dans cette routine:

Opérations d’initialisations dans nminit

Routine

Création du profil de la matrice et de la SDNUME

nmnume

Création des variables-chapeaux

nmchap

Création du vecteur des fonctionnalité activées list_func_acti

nmfonc

Création des vecteurs dans les variables-chapeaux

nmcrch

Création de la structure de données pilotage

nmdopi

Duplication NUME_DDLpour SDNUME

nmpro2

Préparation de la carte COMPOR(transformation en CHAM_ELEM_S)

nmdoco

Création de SDDISCet SDOBSE

diinit

Initialisation des variables de commande

nmcrvv

Pré-calcul des MATR_ELEM constants au cours du calcul

nminmc

Pré-calcul des VECT_ELEM et VECT_ASSE constants au cours du calcul

nminvc

Création de la SDCRIT

nmcrcv

Initialisation du calcul par sous-structuration

nmlssv

Création de la SD pour le chargement FORCE_SOL

nmexso

Calcul de l’accélération initiale

accel0

Créationde la SDCONV

nmcrcg

Initialisation de NL_DS_Print

nminim

Pré-calcul des MATR_ASSE constants au cours du calcul

nminma

Réalisation d’une observation initiale

nmobsv

Création de la SD RESULTAT( EVOL_NOLI)

nmnoli

Création de la table des grandeurs (pour ERRE_THM)

cetule

Calcul du second membres initial pour les schémas multi-pas en dynamique

nmihht

L’algorithme général de op0070 est résumé sur l’organigramme ().

../../../../_images/1000000000000528000003FC0C11073C27862A61.png

Figure 1: Organigramme général de op0070

Réalisation d’un pas de temps#

Un pas de temps utilise plusieurs niveaux de boucles imbriqués:

  • Des boucles de point fixe, utilisées exclusivement pour le contact (jusqu’à trois niveaux de boucle);

  • Une boucle sur les itérations de Newton. Un processus de Newton contient une prédiction d’Euler et des corrections de Newton;

L’algorithme général de nmnewt est résumé sur l’organigramme ().

../../../../_images/1000000000000528000003FC32EECCD9D0DFCF15.png

Figure 2: Organigramme général de nmnewt

Initialisations du pas#

Chaque pas de temps est initialisé par une série de routines:

  • Les routines nmeraz, nmevr0 s’occupent d’initialiser la gestion des événements;

  • La routine nmdcin vérifie que la découpe du pas de temps est correcte (contrôle du nombre de niveau de découpe d’un pas de temps à l’autre);

La routine la plus importante est la routine nmnpas . Elle réalise les opérations suivantes:

  • Les routines nmimr0 et nminin initialisent l’affichage, en particulier le tableau de convergence (ce qui permet de faire varier la nature de celui-ci d’un pas de temps à l’autre);

  • La routine nmvcre prépare les variables de commande pour le pas de temps courant;

  • On initialise à zéro l’incrément de déplacement cumulé depuis le début du pas de temps (vecteur DEPDEL , voir § 2.4.1.6 ). Attention l’initialisation est spéciale à cause de la prise en compte des grandes rotations;

  • On initialise toutes les données pour la dynamique, en particulier les différents coefficients (voir § 2.4.2.17 ) dans ndnpas;

  • On initialise différentes informations pour Newton-Krylov et le contact (routines cfinit , mmapin et nmnkft);

Prédiction d’Euler#

La prédiction d’Euler est une estimation de l’incrément de déplacement en linéarisant le problème par rapport au temps. Il existe plusieurs méthodes et plusieurs types de matrice utilisables. Le calcul proprement dit est réalisé dans la routine nmpred (et ses -jolies- filles), au moyen des principes établis dans le § 5 .

Mise à jour des champs#

La mise à jour des champs est réalisée dans la routine nmdepl. Cette mise à jour consiste à modifier les vecteurs solutions (déplacements, vitesses et accélérations), en prenant en compte éventuellement:

  • La recherche linéaire sans pilotage;

  • La recherche de \(\eta\) pour le pilotage avec ou sans recherche linéaire;

  • Le contact (formulation discrète) ou les liaisons unilatérales;

Voici les phases:

  1. Recalcul des efforts extérieurs, routine nmfext;

  2. Conversion des incréments de solution DEPSO1 et DEPSO2 (voir § 2.4.1.6 ), issus de la résolution du système linéaire, vers les incréments en déplacement/vitesse/accélération (prise en compte des coefficients de changement de schéma), via la routine nmincr;

  3. Calcul recherche linéaire et pilotage, routines nmreli, nmpich et nmrepl;

  4. Mise à jour de la direction de descente (prise en compte des coefficients issus de la recherche linéaire et du pilotage), routine nmpild;

  5. Modification des déplacements par le contact et les liaisons unilatérales , par la routine nmcoun;

  1. Actualisation des champs de solutions dans nmmajc;

La phase 4.2.3 consiste à mettre à jour les champs «plus» (DEPPLU, VITPLU, ACCPLU) et les champs cumulés (DEPDEL, VITDEL, ACCDEL), en prenant en compte les éventuelles grandes rotations (mise à jour des quaternions) et de l’endommagement aux nœuds.

Forces de correction#

Puisque les déplacements ont été modifiés (voir § 4.2.3 ), il est nécessaire de ré-évaluer les forces variables: soit les forces extérieures de type «suiveuse», soit les forces intérieures et les réactions de contact/frottement, soit les forces liées à la dynamique (inertie, amortissement). L’ensemble est réalisé dans la routine nmfcor.

Estimation de la convergence#

L’estimation de la convergence de Newton est un moment critique, qui va conditionner la justesse du calcul. L’ensemble de l’estimation est réalisé dans la routine nmconv . Cette routine s’occupe du calcul des résidus (nmresi), de l’estimation de leur convergence (nmcore). C’est donc dans cette routine qu’on va traiter la boucle <RESI> sur les résidus d’équilibre. Mais on doit aussi prendre en compte le nombre d’itérations de Newton, le cas de la convergence du contact (formulations discrète ou continue), de la méthode de De Borst ou de la méthode IMPLEX.

Remarque:

Il convient d’être très prudent dans la modification de cette routine.

Correction de Newton#

Si le processus n’a pas convergé, on procède au calcul d’une correction de Newton. On réalise donc le calcul d’un système linéaire (voir § 5 ) dans la routine nmdesc (comme direction de desc ente).

Boucle sur les points fixes#

Il existe trois boucles dite «de point fixe» entre la boucle sur les pas de temps et la boucle sur les itérations de Newton. Ces boucles sont utilisés pour le contact:

  1. Boucle de point fixe sur la géométrie;

  2. Boucle de point fixe sur les seuils de frottement;

  3. Boucle de point fixe sur les statuts de contact;

Ces trois boucles sont gérées par le duo de routine nmible/nmtble, via le passage de la variable NIVEAU, qui indique dans quel type de boucle de point fixe on se trouve actuellement.

Construction et résolution des systèmes#

Une partie importante de l’algorithme non-linéaire consiste à résoudre des systèmes linéaires, que l’on construit en quatre temps:

  • Calcul et assemblage des chargements;

  • Calcul et assemblage des seconds membres;

  • Calcul et assemblage de la matrice;

  • Résolution du système linéaire;

Dans cette partie, nous allons décrire les différentes phases et les principales routines à considérer.

Systèmes à résoudre#

Actuellement, il existe plusieurs systèmes différents qui sont résolus dans l’opérateur op0070. Ils auront toujours la forme suivante (sauf pour le post-traitement, qui utilise les opérateurs de recherche de valeurs propres):

(5018)#\[\begin{split}\left[\begin{array}{cc}K& {B}^{T}\\ B& 0\end{array}\right].\left\lbrace \begin{array}{c}\delta r\\ \delta s\end{array}\right\rbrace =\left\lbrace \begin{array}{c}{L}_{r}\\ {L}_{s}\end{array}\right\rbrace\end{split}\]

\(\left[\begin{array}{c}K\end{array}\right]\) est la matrice de rigidité ou une combinaison linéaire de matrices et \(\left[\begin{array}{c}B\end{array}\right]\) est la matrice des Lagrange de Dirichlet.

\(\left\lbrace \begin{array}{c}\delta r\end{array}\right\rbrace\) est l’incrément de solution des valeurs nodales inconnues du système et \(\left\lbrace \begin{array}{c}\delta s\end{array}\right\rbrace\) est l’incrément des paramètres de Lagrange associés à la dualisation des conditions limites. Concrètement, les «valeurs nodales inconnues» du systèmes peuvent être des déplacements, des vitesses, des accélérations, des pressions, des températures, etc. Les deux seconds membres sont également des valeurs nodales. Le détail des systèmes est donné dans les documentations de référence [R5.03.01] et [R5.05.05].

La routine merimo#

Pour le calcul des matrices tangentes (options FULL_MECA, FULL_MECA_ELAS, RIGI_MECA_TANG, RIGI_MECA_ELAS, RIGI_MECA, RIGI_MECA_IMPLEX) et les efforts intérieurs (option RAPH_MECA), on passe systématiquement par la routine merimo. Cette routine prépare les champs d’entrées (nombreux dans ce cas), elle est appelée à la fois pour le calcul des vecteurs élémentaires pour les efforts intérieurs (voir § 5.5.2 ) mais aussi pour le calcul des matrices élémentaires tangentes de rigidité (voir § 5.3 ).

Calcul desmatrices#

Nous considérons ici des matrices élémentaires (MEELEM) et des matrices assemblées (MEASSE). Tout comme pour le chargement (§ 5.5.1 ) , ce calcul utilise un système en deux temps:

  • Création d’une liste locale des matrices à calculer ou assembler;

  • Calcul ou assemblage des matrices;

Pour la phase de création de la liste des matrices à calculer ou assembler, il y a plusieurs routines (contrairement aux chargements qui n’utilisent que la routine nmchar). Ces routines sont les suivantes:

Opérations

Routine

Construction de la liste locale pour les matrices utilisées en dynamique explicite

ndxprm

Construction de la liste locale pour les matrices utilisées en correction

nmcoma

Construction de la liste locale pour les matrices utilisées en prédiction

nmprma

Construction de la liste locale pour les matrices utilisées en post-traitement (modes vibratoires ou modes de flambement)

nmflma

Construction de la liste locale pour les matrices constantes durant tout le calcul

nminmc

Pour la phase de calcul ou assemblage des matrices, on retrouve des routines similaires au cas des chargements.

Opérations

Routine

Ajout d’une matrice à assembler et/ou calculer dans la liste locale Initialisation de la liste locale

nmcmat nmcmat

Aiguillage calcul et/ou assemblage des matrices

nmxmat

Calcul des matrices

nmcalm

Assemblage des matrices

nmassm

Calcul et assemblage des matrices de rigidité

nmrigi

Il y a néanmoins une exception notable: le calcul des matrices tangentes non-linéaires utilise un appel direct par nmrigi car cela nécessite des paramètres supplémentaires (appel à merimo, voir 5.2 ) dont n’ont pas besoin les autres matrices. Le type de matrice MERIGI utilise donc nmrigi à la place de nmcalm et nmassm.

Si on désire modifier une matrice, il faut donc:

  • Ajouter son calcul ou son assemblage au bon endroit (ndxprm, nmcoma, nmprma, nmflma ou nminmc ) selon le cas, voire ajouter une nouvelle routine;

  • Ajouter le calcul élémentaire ou l’assemblage dans nmcalm et nmassm ;

Les routines nmxmatetnmcmatde manipulation de la liste locale ne doivent pas être modifiées .

Calcul de la matrice résultante MATASS#

Selon le type de matrice résultante que l’on désire obtenir (en prédiction, en correction ou pour l’accélération initiale), on utilise trois routines globales qui vont s’occuper de cette construction. Ce sont les routines nmprac , nmcoma et nmprma. Ces trois routines gèrent également l’affichage (option de calcul de la matrice de rigidité) et les statistiques (temps passé dans les opérations). Elles ont le même schéma de principe:

  • Calcul ou assemblage de matrices élémentaires (MEELEM) dans des matrices assemblées (MEASSE), (voir § 5.3 ) ;

  • Gestion des paramètres de réactualisation des matrices (rigidité, masse, amortissement), routine nmchrm;

  • Gestion du type de la matrice de rigidité (nom de l’option), routine nmchoi;

  • Construction de la matrice résultante par combinaison linéaire des autres matrices. En dynamique, les différentes contributions dans la matrice résultante (matrices de masse, d’amortissement et de rigidité) se combinent en utilisant un coefficient multiplicateur dépendant du schéma en temps utilisé et du pas de temps, on récupère ces coefficients via la routine d’accès NDYNRE (voir § 2.4.2.17 ). C’est la routine nmmatr;

  • Factorisation (ou pas) de la matrice résultante par appel à la routine preres;

Opérations

Routine

Calcul de la matrice assemblée résultante pour le calcul de l’accélération initiale

nmprac

Calcul de la matrice assemblée résultante pour la phase de prédiction

nmprma

Calcul de la matrice assemblée résultante pour la phase de correction

nmcoma

Gestion des paramètres de réactualisation des matrices (rigidité, masse , amortissement)

nmchrm

Gestion du type de la matrice de rigidité (nom de l’option)

nmchoi

Choix de re-création de la numérotation

nmrenu

Calcul de la matrice résultante MATASS

nmmatr

Prise en compte des chargements suiveurs avec leur fonction multiplicatrice

ascoma

Prise en compte de la modification de la matrice résultante par le contact/frottement (méthode DISCRETE)

nmasfr

Calcul du second membre#

Le calcul du second membre est la partie la plus différente d’un système linéaire à l’autre, il va contenir:

  • Les chargements donnés (voir le § 5.5.1 )

  • Les forces internes provenant de l’intégration du comportement (§ 5.5.2 );

  • Les quantités liées aux conditions limites de Dirichlet comme les réactions d’appui (§ 5.5.3 );

  • Les quantités liées aux variables de commande (§ 5.5.4 );

  • Les différentes quantités liées au contact/frottement (pas de détails dans ce document);

  • Les contributions d’inertie et d’amortissement pour la dynamique (§ 5.5.6 );

Dans le cas de la dynamique, pour les schémas multi-pas (Newmark complet avec MODI_EQUI=”OUI”) on va de plus ajouter les contributions des pas de temps précédents.

Calcul des chargements#

Il y a trois modes d’évaluation des chargements et deux phases. Les modes sont les suivants:

  • Mode <ACCI> des chargements pour l’évaluation de l’accélération initiale en dynamique;

  • Mode <FIXE> des chargements pour l’évaluation des chargements fixes ne dépendant pas de la solution;

  • Mode <VARI>des chargements pour l’évaluation des chargements variables dépendant de la solution (chargements suiveurs);

Il y a également deux phases. Soit on est en correction, soit on est en prédiction. Ces phases ne sont utiles que pour des cas très particuliers: amortissement modal, méthode IMPLEX et impédance modale.

La routine principale qui calcule les chargements est nmchar. Dans cette routine, suivant les fonctionnalités activées (list_func_acti) et suivant le mode/phase de calcul, on va provoquer le calcul des vecteurs élémentaires (variable-chapeau VEELEM) et leur assemblage en vecteurs assemblées (variable-chapeau VEASSE ). Pour cela, on utilise un certain nombre de routines utilitaires qui gèrent des listes locales à nmchar.

Opérations

Routine

Ajout d’un chargement à assembler ou calculer, avec une option éventuelle Initialisation de la liste des chargements (initialisations listes locales de nmchar)

nmcvec nmcvec

Aiguillage calcul ou assemblage des chargements

nmxvec

Calcul des chargements

nmcalv

Assemblage des chargements

nmassv

Certains chargements n’ont pas de phase de calcul élémentaire mais seulement la création d’un vecteur assemblé directement. Si on désire ajouter un chargement, il faut donc:

  • Définir quelle phase et quel mode va l’activer;

  • Ajouter son calcul ou son assemblage dans nmchar selon la fonctionnalité activée;

  • Ajouter le calcul élémentaire et/ou l’assemblage dans nmcalv et nmassv;

Les routines nmxvec,nmcvec ne doivent pas être modifiées .

Calcul des quantités liées aux efforts intérieurs#

Le calcul des efforts intérieurs peut être réalisé de deux manières:

  • Par intégration de la loi de comportement, c’est l’option de calcul RAPH_MECA;

  • Par ré-utilisation des contraintes calculées par ailleurs, c’est l’option de calcul FORC_NODA;

Cette distinction est importante car elle n’engendre pas les mêmes coûts (le second cas est beaucoup plus rapide). L’intégration du comportement est une opération coûteuse qui implique de modifier variables internes et contraintes, et, souvent, de résoudre localement (à chaque point de Gauss), un système non-linéaire. Comme le calcul des contraintes est également nécessaire lors de l’évaluation des matrices tangentes, le comportement est aussi intégré lors du calcul des matrices tangentes (option FULL_MECA). En statique, la phase de prédiction calcule les efforts intérieurs par l’option FORC_NODA. En dynamique, on intègre systématiquement le comportement.

Opérations

Routine

Calcul des vecteurs élémentaires pour les efforts intérieurs (intégration du comportement)

nmfint

Assemblage des vecteurs élémentaires pour les efforts intérieurs (intégration du comportement)

nmaint

Le calcul de l’option FORC_NODA est fait par le mécanisme d’évaluation des chargements (§ 5.5.1 ).

Calcul des quantités liées aux conditions limites dualisées#

La dualisation des conditions limites de Dirichlet (voir [R3.01.01]) entraîne le calcul de deux quantités de type vecteur assemblée:

  • Les réactions d’appui, par le produit de la matrice des conditions limites dualisées avec les Lagrange correspondant aux degrés de liberté \(\left[B\right].\left\lbrace \lambda \right\rbrace\) , il s’agit du vecteur identifié par CNDIRI;

  • La valeur des degrés de liberté imposée par dualisation \(\left[B\right].\left\lbrace u\right\rbrace\) . A convergence, cette quantité sera égale aux conditions limites données \(\left\lbrace {u}^{d}\right\rbrace\) , le vecteur est identifié par CNBUDI;

Opérations

Routine

Calcul des vecteurs élémentaires pour les réactions d’appui

nmdiri

Assemblage des vecteurs élémentaires pour les réactions d’appui

nmadir

Calcul et assemblage des quantités imposées par dualisation

nmbudi

Calcul des quantités liées aux variables de commande#

Le calcul de ces quantitésse fait par le mécanisme d’évaluation des chargements (§ 5.5.1 ), type CNVCF0, CNVCF1 et CNVCPR.

Calcul des quantités constantes pendant le calcul#

Un certain nombre de vecteurs sont constants durant le calcul, ils utilisent alors un mécanisme similaire aux chargements (§ 5.5.1 ), à l’aide des routines nmxvec, nmcvec, nmcalv et nmassv, sauf qu’on passe par la routine nminvc au lieu de nmchar.

Opérations

Routine

Calcul et assemblage des vecteurs constants durant le calcul

nminvc

Calcul des quantités liées à la dynamique – Forces d’inertie et d’amortissement#

Le calcul de ces quantitésse fait par le mécanisme d’évaluation des chargements (§ 5.5.1 ), type CNDYNA. Ces quantités n’existent pas à l’état élémentaire puisqu’ils sont le résultat d’un produit matrice/vecteur.

Opérations

Routine

Calcul des quantités dynamiques pour le second membre

ndfdyn

Calcul des forces d’inertie

nminer

Calcul des forces d’amortissement

nmhyst

Selon les schémas en temps, il est nécessaire d’utiliser des coefficients multiplicateurs spécifiques devant chacune de ces quantités, on récupère ces coefficients via la routine d’accès NDYNRE (voir § 2.4.2.17 ).

Seconds membres résultants#

Il en reste plus qu’à construire les différents seconds membres par combinaison linéaire de toutes les quantités détaillées précédemment. Les routines principales de construction de ces seconds membres sont au nombre de sept:

Opérations

Routine

Calcul du second membre pour la correction

nmassc

Calcul du second membre pour la prédiction – Option DEPL_CALCULE ou EXTRAPOLE

nmassd

Calcul du second membre pour l’accélération initiale

nmassi

Calcul du second membre pour la prédiction

nmassp

Calcul du second membre pour la prédiction – Cas statique

nsassp

Calcul du second membre pour la prédiction – Cas dynamique implicite

ndassp

Calcul du second membre pour la prédiction – Cas dynamique explicite

nmassx

Toutes ces routines reposent sur les mêmes principes:

  • Récupération des quantités nécessaires, déjà assemblées ou calculées localement dans ces routines, via la variable-chapeau VEASSE (voir les § 5.5.1 à § 5.5.6 );

  • Récupération des différents coefficients multiplicateurs. En dynamique, selon les schémas en temps, il est nécessaire d’utiliser des coefficients multiplicateurs spécifiques devant chacune de ces quantités, on récupère ces coefficients via la routine d’accès NDYNRE (voir § 2.4.2.17 );

  • Construction d’un ou de deux seconds membres par combinaison linéaire (utilisation des routines standards vtaxpy). Il y a deux seconds membres dans le cas du pilotage;

Pour améliorer la lisibilité, on utilise des routines utilitaires standardisées pour regrouper les cas les plus fréquents.

Opérations

Routine

Calcul des composantes du vecteur second membre pour les chargements de type Dirichlet, fixes au cours du pas de temps, pour le cas normal et le cas piloté

nmasdi

Calcul des composantes du vecteur second membre pour les chargements de type Neumann, fixes au cours du pas de temps, pour le cas normal et le cas piloté

nmasfi

Calcul des composantes du vecteur second membre pour les chargements de type Neumann, variables (suiveurs) au cours du pas de temps, pour le cas normal (pas de cas piloté)

nmasva

Calcul des composantes du vecteur second membre pour les chargements spécifiques de la dynamique, variables (suiveurs) au cours du pas de temps, pour le cas normal (pas de cas piloté)

ndasva

Calcul des composantes du vecteur second membre pour les chargements spécifiques de la dynamique, calcul de l’accélération initiale, variables (suiveurs) au cours du pas de temps, pour le cas normal (pas de cas piloté)

nmacva

Résolution du système#

La résolution se fait via l’intermédiaire de la routine nmresd, qui prend en entrée la matrice résultante assemblée (voir § 5.4 ) et les seconds membres idoines (deux seconds membres si on a du pilotage).

Opérations

Routine

Résolution du système

nmresd

Résolution du système sur les degrés de liberté physiques (appel à resoud)

nmreso

Résolution du système sur les degrés de liberté généralisés

nmresg

La routine de résolution va donc retourner un ou deux champs solutions DEPSO1 et DEPSO2, stockés dans la variable-chapeau SOLALG.
