v3.03.114 SSLS114 - Non régression sur quart de virole cylindrique#

Résumé :

Il s’agit d’un test de mécanique en statique linéaire.

Le but est de tester la mise sous pression d’un quart de virole cylindrique avec les éléments de coque et de plaque.

Solution de référence#

Solution analytique.

Résultats de référence#

Déplacement du feuillet moyen

Contraintes du feuillet moyen, feuillets supérieur et inférieur.

Dans la modélisation \(I\) on calcule la masse, les coordonnées du centre de gravité et les termes de la matrice d’inertie. Les expressions analytiques sont données dans la documentation [R3.07.02].

Méthode de calcul utilisée pour la solution de référence en déplacements et contraintes#

En incompressible :

../../../../_images/Object_719.svg ../../../../_images/Object_830.svg ../../../../_images/Object_930.svg

Passage dans le système cartésien :

../../../../_images/Object_1028.svg

Détermination des masses, centre de gravité et tenseur d’inertie#

Pour la modélisation i de type coque de révolution autour d’un axe \(\mathrm{OZ}\)

  1. la masse vaut :

    ../../../../_images/Object_1135.svg

;

  1. les coordonnées du centre de gravité sont:

    ../../../../_images/Object_1224.svg

;

  1. le tenseur d’inertie par rapport à \(O\) vaut :

../../../../_images/Object_1328.svg

  1. le tenseur d’inertie par rapport à \(G\) vaut :

../../../../_images/Object_1424.svg

Remarque :

Dans la pratique, on néglige les termes en

../../../../_images/Object_1919.svg

dans ces expressions.

Modélisation A#

Caractéristiques du maillage#

../../../../_images/Object_2013.svg

Coordonnées des points :

GROUP_NO

\({\mathrm{Coor}}_{x}\)

\({\mathrm{Coor}}_{y}\)

\({\mathrm{Coor}}_{z}\)

\(\mathrm{PA}\)

-1.

5.0E-01

\(\mathrm{PB}\)

-1.

\(\mathrm{PC}\)

-1.

5.0E-01

\(\mathrm{PD}\)

-1.

Caractéristiques des éléments :

Types de mailles :

24 COQUE_3D

24 TRIA7

Conditions aux limites :

Groupe de mailles \(\mathrm{AB}\) :

  1. déplacement suivant l’axe Y : DY = 0

  2. rotation autour de l’axe X : DRX = 0

  3. rotation autour de l’axe Z : DRZ = 0

Groupe de mailles \(\mathrm{CD}\) :

  1. déplacement suivant l’axe X : DX = 0

  2. rotation autour de l’axe Y : DRY = 0

  3. rotation autour de l’axe Z : DRZ = 0

Groupe de nœuds \(\mathrm{PB}\) :

  1. déplacement suivant l’axe Z : DZ = 0

avec \(\mathrm{AB}\) le groupe de mailles reliant \(\mathrm{PA}\) et \(\mathrm{PB}\)

et \(\mathrm{CD}\) celui reliant \(\mathrm{PC}\) et \(\mathrm{PD}\)

Grandeurs testées et résultats#

De façon systématique, on prend les valeurs des déplacements et des contraintes sur le nœud \(\mathrm{PA}\)

Mot clé

Identification

Type de Référence

Valeur de Référence

Tolérance

PRES_REP

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

3.3%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

0.7% 27.% 27.%

FORCE_COQUE (REEL)

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

3.3%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

0.7% 27.% 27.%

FORCE_COQUE (FONCTION)

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

3.3%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

0.7 27.% 27.%

Modélisation B#

Caractéristiques du maillage#

../../../../_images/Object_2116.svg

Coordonnées des points :

GROUP_NO

\({\mathrm{Coor}}_{x}\)

\({\mathrm{Coor}}_{y}\)

\({\mathrm{Coor}}_{z}\)

\(\mathrm{PA}\)

-1.

5.0E-01

\(\mathrm{PB}\)

-1.

\(\mathrm{PC}\)

-1.

5.0E-01

\(\mathrm{PD}\)

-1.

Caractéristiques des éléments :

Types de mailles :

12 COQUE_3D

12 QUAD9

Conditions aux limites :

Groupe de mailles \(\mathrm{AB}\) :

  1. déplacement suivant l’axe Y : DY = 0

  2. rotation autour de l’axe X : DRX = 0

  3. rotation autour de l’axe Z : DRZ = 0

Groupe de mailles \(\mathrm{CD}\) :

  1. déplacement suivant l’axe X : DX = 0

  2. rotation autour de l’axe Y : DRY = 0

  3. rotation autour de l’axe Z : DRZ = 0

Groupe de nœuds \(\mathrm{PB}\) :

  1. déplacement suivant l’axe Z : DZ = 0

avec \(\mathrm{AB}\) le groupe de mailles reliant \(\mathrm{PA}\) et \(\mathrm{PB}\)

et \(\mathrm{CD}\) celui reliant \(\mathrm{PC}\) et \(\mathrm{PD}\)

Grandeurs testées et résultats#

Mot clé

Identification

Type de Référence

Valeur de Référence

Tolérance

PRES_REP

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

1.5%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

2.3% 2.2% 2.3%

FORCE_COQUE (REEL)

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

1.5%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

2.3% 2.2% 2.3%

FORCE_COQUE (FONCTION)

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

1.5%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

2.3% 2.2% 2.3%

Modélisation C#

Caractéristiques du maillage#

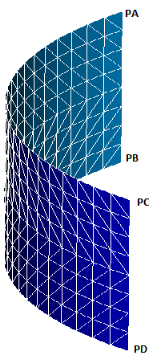

../../../../_images/10000200000000950000016A71DFD0C2BBA6C55C.png

Coordonnées des points :

GROUP_NO

\({\mathrm{Coor}}_{x}\)

\({\mathrm{Coor}}_{y}\)

\({\mathrm{Coor}}_{z}\)

\(\mathrm{PA}\)

-1.

5.0E-01

\(\mathrm{PB}\)

-1.

\(\mathrm{PC}\)

-1.

5.0E-01

\(\mathrm{PD}\)

-1.

Caractéristiques des éléments :

Types de mailles :

192 DKT

192 DST

Conditions aux limites :

Groupe de mailles \(\mathrm{AB}\) :

  1. déplacement suivant l’axe Y : DY = 0

  2. rotation autour de l’axe X : DRX = 0

  3. rotation autour de l’axe Z : DRZ = 0

Groupe de mailles \(\mathrm{CD}\) :

  1. déplacement suivant l’axe X : DX = 0

  2. rotation autour de l’axe Y : DRY = 0

  3. rotation autour de l’axe Z : DRZ = 0

Groupe de nœuds \(\mathrm{PB}\) :

  1. déplacement suivant l’axe Z : DZ = 0

avec \(\mathrm{AB}\) le groupe de mailles reliant \(\mathrm{PA}\) et \(\mathrm{PB}\)

et \(\mathrm{CD}\) celui reliant \(\mathrm{PC}\) et \(\mathrm{PD}\)

Grandeurs testées et résultats#

Mot clé

Identification

Type de Référence

Valeur de Référence

Tolérance

PRES_REP

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

2.0%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

3.0% 5.5% 3.0%

FORCE_COQUE (REEL)

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

2.0%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

3.0% 5.5% 3.0%

FORCE_COQUE (FONCTION)

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

2.0%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

3.0% 5.5% 3.0%

Modélisation D#

Caractéristiques du maillage#

../../../../_images/Object_2319.svg

Coordonnées des points :

GROUP_NO

\({\mathrm{Coor}}_{x}\)

\({\mathrm{Coor}}_{y}\)

\({\mathrm{Coor}}_{z}\)

\(\mathrm{PA}\)

-1.

5.0E-01

\(\mathrm{PB}\)

-1.

\(\mathrm{PC}\)

-1.

5.0E-01

\(\mathrm{PD}\)

-1.

Caractéristiques des éléments :

Types de mailles :

6 DKQ

6 DSQ

Conditions aux limites :

Groupe de mailles \(\mathrm{AB}\) :

  1. déplacement suivant l’axe Y : DY = 0

  2. rotation autour de l’axe X : DRX = 0

  3. rotation autour de l’axe Z : DRZ = 0

Groupe de mailles \(\mathrm{CD}\) :

  1. déplacement suivant l’axe X : DX = 0

  2. rotation autour de l’axe Y : DRY = 0

  3. rotation autour de l’axe Z : DRZ = 0

Groupe de nœuds \(\mathrm{PB}\) :

  1. déplacement suivant l’axe Z : DZ = 0

avec \(\mathrm{AB}\) le groupe de mailles reliant \(\mathrm{PA}\) et \(\mathrm{PB}\)

et \(\mathrm{CD}\) celui reliant \(\mathrm{PC}\) et \(\mathrm{PD}\)

Grandeurs testées et résultats#

Mot clé

Identification

Type de Référence

Valeur de Référence

Tolérance

PRES_REP

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

1.0%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

1.8% 1.0% 4.3%

FORCE_COQUE (REEL)

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

1.0%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

1.8% 1.0% 4.3%

FORCE_COQUE (FONCTION)

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

1.0%

Contraintes (\(\mathrm{SIXX}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

1.8% 1.0% 4.3%

Modélisation E#

Caractéristiques du maillage#

../../../../_images/Object_2417.svg

Coordonnées des points :

GROUP_NO

\({\mathrm{Coor}}_{x}\)

\({\mathrm{Coor}}_{y}\)

\({\mathrm{Coor}}_{z}\)

PA_inf

-9.75E-01

5.0E-01

PA

-1.

5.0E-01

PA_sup

-1.025E+00

5.0E-01

PB_inf

-9.75E-01

PB

-1.

PB_sup

-1.025E+00

PC_inf

-9.75E-01

5.0E-01

PC

-1.

5.0E-01

PC_sup

-1.025E+00

5.0E-01

PD_inf

-9.75E-01

PD

-1.

PD_sup

-1.025E+00

Caractéristiques des éléments :

Types de mailles :

24 mailles HEXA83Dlinéaire

Conditions aux limites :

Groupe de mailles S_AB :

  1. déplacement suivant l’axe Y : DY = 0

  2. déplacement suivant l’axe Z : DZ = 0

Groupe de mailles S_CD :

  1. déplacement suivant l’axe X : DX = 0

  2. déplacement suivant l’axe Z : DZ = 0

Grandeurs testées et résultats#

Mot clé

Identification

Type de Référence

Valeur de Référence

Tolérance

PRES_REP (REEL)

Déplacements Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

–9.81907 10–10 –9.90234 10–10 –9.81907 10–10

1.6% 1.3% 2.6%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

8.3% 9% 8%

PRES_REP (FONCTION)

Déplacements Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

–9.81907 10–10 –9.90234 10–10 –9.81907 10–10

1.6% 1.3% 2.6%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

8.3% 9% 8%

Modélisation F#

Caractéristiques du maillage#

../../../../_images/Object_2516.svg

Coordonnées des points :

GROUP_NO

\({\mathrm{Coor}}_{x}\)

\({\mathrm{Coor}}_{y}\)

\({\mathrm{Coor}}_{z}\)

PA_inf

-9.75E-01

5.0E-01

PA

-1.

5.0E-01

PA_sup

-1.025E+00

5.0E-01

PB_inf

-9.75E-01

PB

-1.

PB_sup

-1.025E+00

PC_inf

-9.75E-01

5.0E-01

PC

-1.

5.0E-01

PC_sup

-1.025E+00

5.0E-01

PD_inf

-9.75E-01

PD

-1.

PD_sup

-1.025E+00

Caractéristiques des éléments :

Types de mailles :

48 mailles PENTA6 3Dlinéaire

Conditions aux limites :

Groupe de mailles S_AB :

  1. déplacement suivant l’axe Y : DY = 0

  2. déplacement suivant l’axe Z : DZ = 0

Groupe de mailles S_CD :

  1. déplacement suivant l’axe X : DX = 0

  2. déplacement suivant l’axe Z : DZ = 0

Grandeurs testées et résultats#

Mot clé

Identification

Type de Référence

Valeur de Référence

Tolérance

PRES_REP (REEL)

Déplacements Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

–9.81907 10–10 –9.90234 10–10 –9.81907 10–10

1.7% 1.2% 2.8%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

10% 21% 2.1%

PRES_REP (FONCTION)

Déplacements Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

–9.81907 10–10 –9.90234 10–10 –9.81907 10–10

1.7% 1.2% 2.8%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

10% 21% 2.1%

Modélisation G#

Caractéristiques du maillage#

../../../../_images/Object_2615.svg

Coordonnées des points :

GROUP_NO

\({\mathrm{Coor}}_{x}\)

\({\mathrm{Coor}}_{y}\)

\({\mathrm{Coor}}_{z}\)

PA_inf

-9.75E-01

5.0E-01

PA

-1.

5.0E-01

PA_sup

-1.025E+00

5.0E-01

PB_inf

-9.75E-01

PB

-1.

PB_sup

-1.025E+00

PC_inf

-9.75E-01

5.0E-01

PC

-1.

5.0E-01

PC_sup

-1.025E+00

5.0E-01

PD_inf

-9.75E-01

PD

-1.

PD_sup

-1.025E+00

Caractéristiques des éléments :

Types de mailles :

24 mailles HEXA20 3Dquadratique

Conditions aux limites :

Groupe de mailles S_AB :

  1. déplacement suivant l’axe Y : DY = 0

  2. déplacement suivant l’axe Z : DZ = 0

Groupe de mailles S_CD :

  1. déplacement suivant l’axe X : DX = 0

  2. déplacement suivant l’axe Z : DZ = 0

Grandeurs testées et résultats#

Mot clé

Identification

Type de Référence

Valeur de Référence

Tolérance

PRES_REP (REEL)

Déplacements Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

–9.81907 10–10 –9.90234 10–10 –9.81907 10–10

1.6% 1.2% 2.7%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

13% 13% 11%

PRES_REP (FONCTION)

Déplacements Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

–9.81907 10–10 –9.90234 10–10 –9.81907 10–10

1.6% 1.2% 2.7%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

13% 13% 11%

Modélisation H#

Caractéristiques du maillage#

../../../../_images/Object_2715.svg

Coordonnées des points :

GROUP_NO

\({\mathrm{Coor}}_{x}\)

\({\mathrm{Coor}}_{y}\)

\({\mathrm{Coor}}_{z}\)

PA_inf

-9.75E-01

5.0E-01

PA

-1.

5.0E-01

PA_sup

-1.025E+00

5.0E-01

PB_inf

-9.75E-01

PB

-1.

PB_sup

-1.025E+00

PC_inf

-9.75E-01

5.0E-01

PC

-1.

5.0E-01

PC_sup

-1.025E+00

5.0E-01

PD_inf

-9.75E-01

PD

-1.

PD_sup

-1.025E+00

Caractéristiques des éléments :

Types de mailles :

48 mailles PENTA15 3Dquadratique

Conditions aux limites :

Groupe de mailles \(S\text{\_}\mathit{AB}\) :

  1. déplacement suivant l’axe \(Y\) : \(\mathrm{DY}=0\)

  2. déplacement suivant l’axe \(Z\) : \(\mathrm{DZ}=0\)

Groupe de mailles \(S\text{\_}\mathit{CD}\) :

  1. déplacement suivant l’axe \(X\) : \(\mathrm{DX}=0\)

  2. déplacement suivant l’axe \(Z\) : \(\mathrm{DZ}=0\)

Grandeurs testées et résultats#

Mot clé

Identification

Type de Référence

Valeur de Référence

Tolérance

PRES_REP (REEL)

Déplacements Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

–9.81907 10–10 –9.90234 10–10 –9.81907 10–10

1.7% 1.2% 2.8%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet inférieur Feuillet supérieur

“NON_DEFINI” “NON_DEFINI” “NON_DEFINI”

194.93754 200.125 190.125

10.% 21.% 2.1%

PRES_REP (FONCTION)

Déplacements Feuillet moyen Feuillet inférieur Feuillet supérieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

–9.81907 10–10 –9.90234 10–10 –9.81907 10–10

1.7% 1.2% 2.8%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet inférieur Feuillet supérieur

“NON_DEFINI” “NON_DEFINI” “NON_DEFINI”

194.93754 200.125 190.125

10.% 21.% 2.1%

Modélisation I#

PBCaractéristiques du maillage#

PA

Coordonnées des points :

GROUP_NO

\({\mathrm{Coor}}_{x}\)

\({\mathrm{Coor}}_{y}\)

\(\mathrm{PA}\)

1.0

0.5

\(\mathrm{PB}\)

1.0

Caractéristiques des éléments :

Types de mailles :

2 COQUE_AXI

Donc \(\mathrm{R1}=1.025m\) et \(\mathrm{R2}=0.975m\) .

\(h=\mathrm{0.5m}\)

Pour cette modélisation et les suivantes, on précise la masse volumique \(\rho =1234.\mathrm{kg}/{m}^{3}\)

Conditions aux limites :

Groupe de nœuds \(\mathrm{PB}\) : déplacement suivant l’axe \(Y\) : \(\mathrm{DY}=0\)

Grandeurs testées et résultats#

Mot clé

Identification

Type de Référence

Valeur de Référence

Tolérance

PRES_REP

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

2%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen

“NON_DEFINI”

194.93754

10%

FORCE_COQUE (REEL) avec MODI_METRIQUE

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

2%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

2.8% 2.8% 2.8%

FORCE_COQUE FONCTION avec MODI_METRIQUE

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

2%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

2.8% 2.8% 2.8%

FORCE_COQUE (FONCTION) sans MODI_METRIQUE

Déplacements Feuillet moyen

“ANALYTIQUE”

–9.81907 10–10

2%

Contraintes (\(\mathrm{SIYY}\) ) Feuillet moyen Feuillet supérieur Feuillet inférieur

“ANALYTIQUE” “ANALYTIQUE” “ANALYTIQUE”

194.93754 200.125 190.125

2.8% 0.1% 5.2%

Identification

Type de Référence

Valeur de Référence

Tolérance

MASSE

“ANALYTIQUE”

1.93836 E+02

0.1%

CDG_X

“ANALYTIQUE”

0.0

0.001

CDG_Y

“ANALYTIQUE”

0.0

0.001

CDG_Z

“ANALYTIQUE”

2.5 E-01

0.1%

IX_G

“NON_REGRESSION”

1.00956 E+02

0.1%

IY_G

“NON_REGRESSION”

1.00956 E+02

0.1%

IZ_G

“NON_REGRESSION”

1.93836 E+02

0.1%

IXY_G

-8.42942

IXZ_G

0.0

IYZ_G

0.0

Synthèse des résultats#

Les mot-clés PRES_REP (réel ou fonction) et FORCE_COQUE (réel ou fonction) peuvent être indifféremment utilisés pour les éléments de coque et de plaque, les résultats obtenus coïncident.
