v3.01.009 SSLL09- Système de 2 barres à 3 rotules#

Résumé:

Le test statique en élasticité linéaire sert à valider les éléments de poutre droite POU_D_T.

Ce cas test concerne un système de 2 barres à 3 rotules.

On teste les flèches et contraintes en comparant des résultats de simulation avec la solution de référence AFNOR (ref. [1]) ainsi que ceux obtenus avec le logiciel Pipestress.

Modélisation A#

Caractéristiques de la modélisation#

Éléments POU_D_T.

Caractéristiques du maillage#

Nombre de nœuds

Nombre d’éléments

22

21

Tableau 2.2-1

Grandeurs testées et résultats#

Point

Grandeur et unité

Valeur AFNOR

Valeur Pipestress

Valeur Aster

Ecart Aster-AFNOR (%)

10

v-flèche (mm)

-3

-3

-3.0072901727

2.430059E-01

Barre PT_5/PT_10

Contrainte (MPa)

70

70

70.136404314

1.948634E-01

Barre PT_10/PT_20

Contrainte (MPa)

70

70

70.136403978

1.948629E-01

Tableau 2.3-1

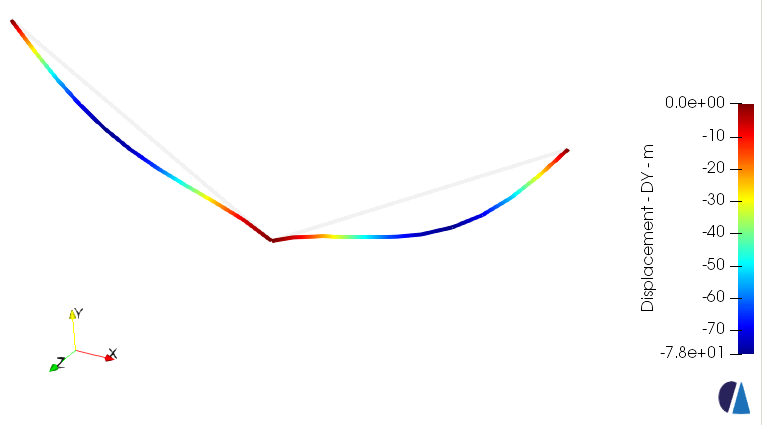

Déplacement#

../../../../_images/10000201000002FA000001A99ACC183BD2925829.png

Figure 2.4-1

Synthèse des résultats#

Les résultats montrent le bon fonctionnement des éléments POU_D_Tdanscas-test concernantun système de 2 barres à 3 rotules .
