v3.01.002 SSLL02 - Poutre courte sur deux appuis articulés#

Résumé:

Le test statique en élasticité linéaire sert à valider les éléments de poutre droite POU_D_T.

Ce cas test concerne une poutre courte sur deux appuis articulés.

On teste les flèches en comparant des résultats de simulation avec la solution de référence AFNOR (ref. [bib1]) ainsi que ceux obtenus avec le logiciel Pipestress.

Modélisation A#

Caractéristiques de la modélisation#

Éléments POU_D_T

Caractéristiques du maillage#

Nombre de nœuds

Nombre d’éléments

5

4

Grandeurs testées et résultats#

Point

Grandeur et unité

Valeur AFNOR

Valeur Pipestress

Valeur Aster

Écart Aster-AFNOR (%)

10

v-flèche (mm)

-1.25926

-1.259

-1.259

0.6144707

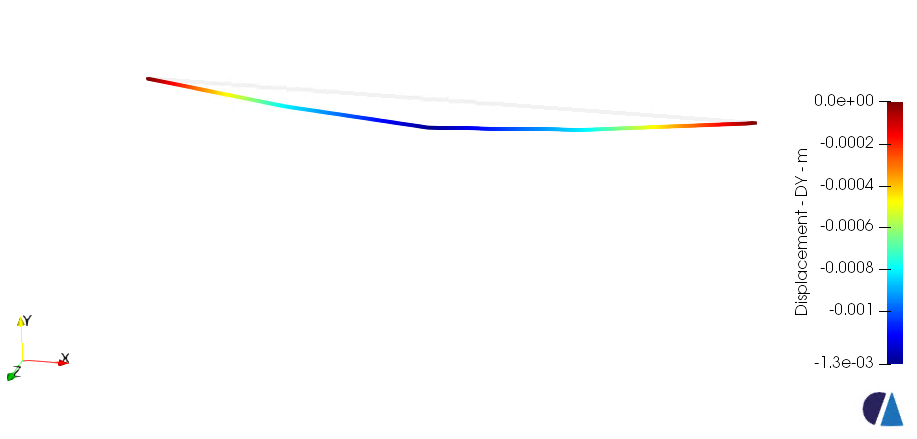

Déplacement#

../../../../_images/1000020100000395000001B711C509A0871A4EFB.png

Synthèse des résultats#

Les résultats montrent le bon fonctionnement des éléments POU_D_T dans cas-test concernant une poutre courte sur deux appuis articulés.
