v4.22.004 TTNL04 – Thermique avec flux non-linéaire en transitoire 2D#
Résumé:
L’objectif de ce test est de valider la prise en compte du flux non-linéaire en thermique 2D. Ce cas-test est inspiré du cas-test htna100a.
Une modélisation PLAN est proposée.
Solution de référence#
Méthode de calcul#
La solution de référence correspond à une solution de non-régression
Grandeurs et résultats de référence#
On teste la température.
Incertitudes sur la solution#
Solution numérique
Modélisation A#
Caractéristiques de la modélisation#
On utilise une modélisation PLAN.
Caractéristiques du maillage#

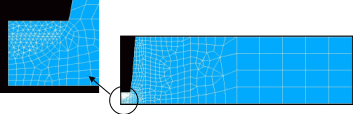

Le maillage contient 1643 nœuds et 836 mailles dont :
282 SEG3
210 mailles de type TRIA6,
344 mailles de type QUAD8.
Grandeurs testées et résultats#
Identification |
Type de référence |
Valeur de référence (°C) |
||
Noeud |
Grandeur |
Instant (s) |
||
\(\mathit{N939}\) (8.1,24.6) |
\(\mathit{TEMP}\) |
“NON_REGRESSION” |
20.016 |
|
“NON_REGRESSION” |
79.290 |
|||
“NON_REGRESSION” |
49.603 |
|||
\(\mathit{N1334}\) (8.3,12,0) |
\(\mathit{TEMP}\) |
“NON_REGRESSION” |
60.950 |
|
“NON_REGRESSION” |
96.810 |
|||
“NON_REGRESSION” |
49.912 |
|||
\(\mathit{N1498}\) (6,5,5,0) |
\(\mathit{TEMP}\) |
“NON_REGRESSION” |
526.990 |
|
“NON_REGRESSION” |
108.008 |
|||
“NON_REGRESSION” |
49.920 |
|||
Synthèse des résultats#
Ce cas-test permet de valider la prise en compte d’un flux non-linéaire en thermique 2D, et de vérifier la non-régression des résultats.
