u4.81.52 Opérateur POST_FM#

Syntaxe#

Détail de la syntaxe
table = POST_FM(
    ◆ RESULTAT = evol_noli / evol_elas,
    ◆ TABLE_G = table / table_container,
    ◆ GROUP_NO = grno,
)


◆ : obligatoire
◇ : optionnel
⟐ : présent par défaut
& : ensemble
/ : un seul parmi
| : plusieurs choix possibles

Opérandes#

Opérande TABLE_G#

♦    TABLE_G        =    tab,                                                [table]


Cet opérande permet de choisir la table sur laquelle on effectue les opérations. Cette table doit contenir les 3 colonnes suivantes:

*   INST


*   G_ELAS


*   G_PLAS


G_ELASprovient de la commande CALC_Gsur un calcul élastique linéaire. G_PLASprovient de la commande CALC_Gsur un calcul élastoplastique incrémental. Les instants de calculs entre les 2 calculs, linéaire et non-linéaire, doivent correspondre à la colonne INST.


Remarque:

*   Dans le cas 3D, l’utilisateur doit filtrer la table issue de CALC_Gpour ne conserverqu’un seul nœud d’intérêt, sur lequel l’opérateur va déterminer les facteurs de marge.

Opérande RESULTAT#

♦    RESULTAT        =    result,                                            [evol_noli]


Cet opérande permet de choisir le résultat du calcul mécanique élastoplastique, issu de la commande STAT_NON_LINE. Ce résultat permet à l’opérateur d’accéder au maillage, au modèle, au champ matériau, qui contient la courbe KIC, ainsi qu’à la variable de commande TEMP.

Opérande GROUP_NO#

♦    GROUP_NO        =    grno,                                                [grno]

Cetopérande permet de définir le point de fond de fissure d’où ont été extraitesles tables. Ce groupe ne doit contenir qu’un seul noeud qui doitcorrespondre au noeud d’où ont été extraitesles valeurs de G.


Remarques:

*   les mailles connexes au noeud doivent être affectées par un unique matériau, i.e. le noeud de fond ne doit pas être sur une disontinuité matériau.


*   Le matériau défini doit être renseigné du mot clé facteur RUPT_FMpour la définition de KIC.

Périmètre d’utilisation#

Le périmètre d’application de la macro-commande est précisé dans ce paragraphe.

D’une part, les composants concernés sont des cuves en acier faiblement allié 16MND5 (métal de base), revêtues en surface interne d’un revêtement en acier austénitique inoxydable 309L et 308L, comme illustré sur la .

../../../../_images/1000020100000217000002C8690ED976F95A7CD6.png

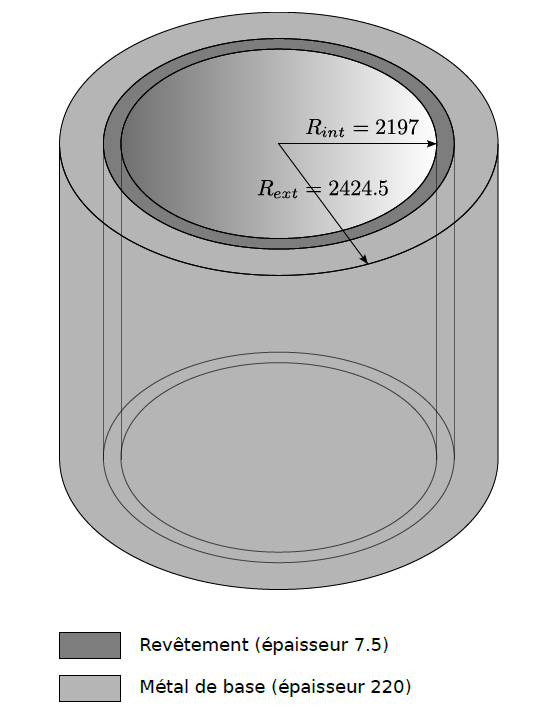

Figure 4-1: Exemple d’une géométrie 3D de la zone de cœur d’une cuve 1300 MWe revêtue en surface interne (unités: mm).

D’autre part, la macro-commandepermet l’analyse de nocivité des défauts suivants:

  • Les défauts sous revêtement (DSRs) elliptique ou semi-elliptique (cf. Figure 4-2 l’illustration issue du RSE-M),

  • Les défauts dans le revêtement (DDRs) elliptique ou semi-elliptique (cf. Figure 4-3 pour une schématisation d’un DDR et d’un DSR en 2D).

Ces deux défauts présentent chacun une pointe située côté revêtement en Acier Inoxydable et une pointe située dans le métal de base en Acier Ferritique. La macro-commande s’intéresse au risque de rupture fragile pour la pointe du défaut située côté métal de base, soit le point du front de fissure nommé B sur les figures et .

../../../../_images/10000201000003D4000001BB9F62D022331AAB12.png

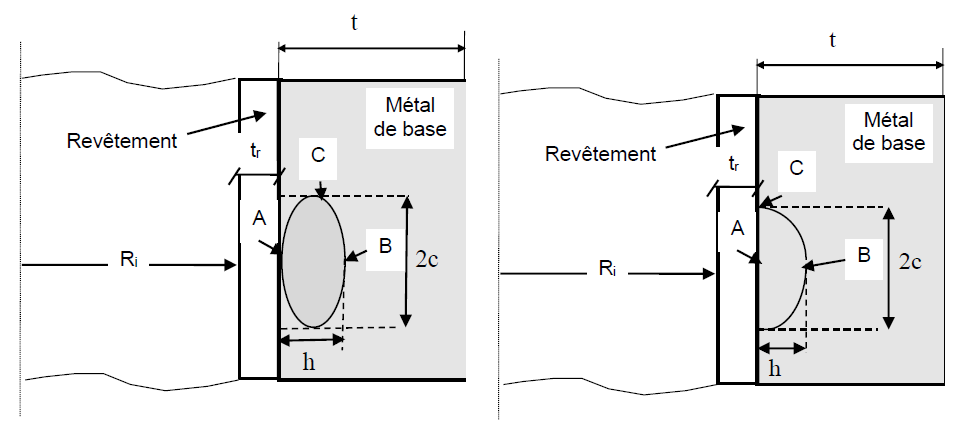

Figure 4-2: géométrie du défaut sous revêtement elliptique ou semi-elliptique. Le calcul du facteur de marge se fait au point B, dans le métal de base

../../../../_images/1000020100000229000001AFA003825DA74F84B3.png

Figure 4-3: Schématisation d’un DDR (segment rouge supérieur) et d’un DSR (segment rouge inférieur) en 2D. Le calcul du facteur de marge se fait au point B, dans le métal de base
