v1.01.413 ZZZZ413– Validation de l’impression au format MED des éléments à sous-points#
Résumé:
L’objectif est de valider l’impression au format MED des éléments à sous-points. Le cas test valide les impressions suivantes:
poutres multifibres,
tuyaux,
plaques multicouches avec et sans excentrement,
grilles avec excentrement.
Un calcul élastique est réalisé de façon à obtenir un champ de contrainte, de déplacement ou de température. La position des sous-points ainsi que la valeur des composantes du champ de sont testées.
Solution de référence#
Méthode de calcul#
Un calcul élastique est réalisé de façon à obtenir un champ (contraintes ou déplacements) qui est ensuite imprimé au format MED.
Grandeurs et résultats de référence#
La position des sous-points ainsi que les valeurs des composantes du champ (contraintes, déplacements, température, … ) sont testées.
Incertitudes sur la solution#
Sans objet. Tests de non régression.
Modélisation A#
Caractéristiques du maillage#

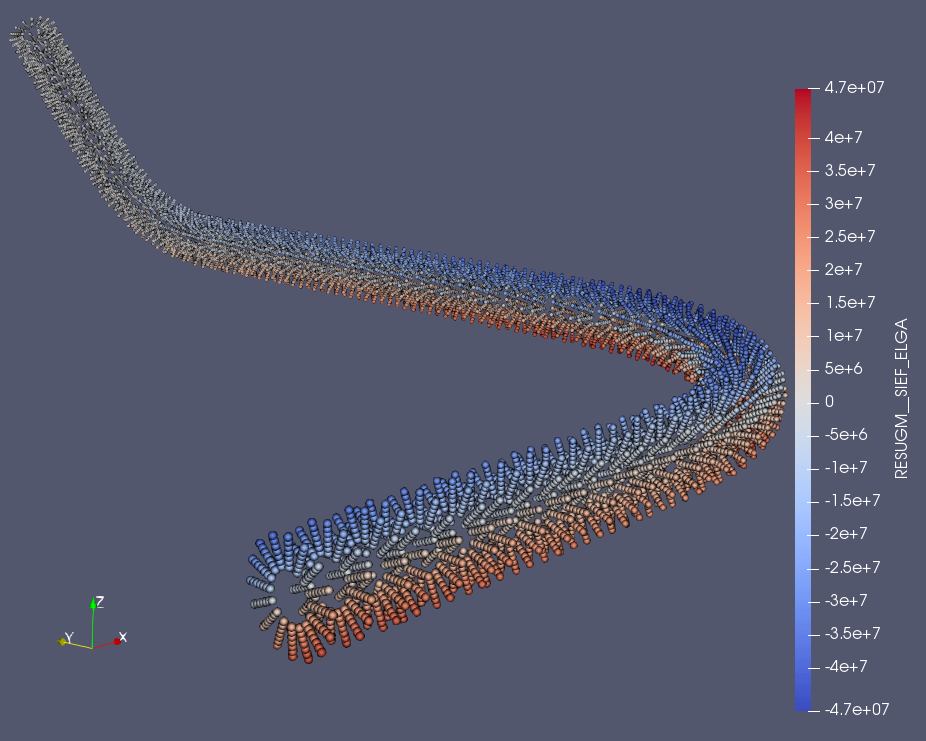

Le maillage est constitué d’élément de poutre multifibre qui modélise un tuyau. Les sous-points des éléments de poutre sont définis de façon à correspondre à la position des sous-points des éléments tuyaux qui seront utilisés à la modélisation B.
Ce test permet :
de vérifier la position des sous-points. Les positions sont données explicitement dans le fichier de commande.
de vérifier les valeurs de SIXX à tous les sous-points.
par comparaison avec la modélisation B, de vérifier les orientations, les positions des sous-points.
Grandeurs testées et résultats#
Contenu du fichier MED à l’aide de TEST_FICHIER.
Modélisation B#
Caractéristiques du maillage#

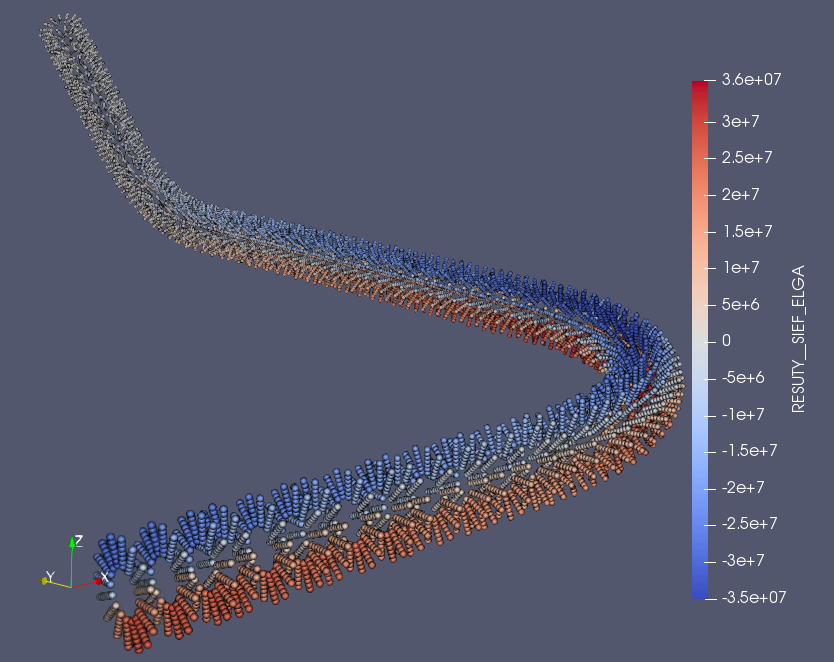

Le maillage est constitué d’éléments TUYAU_3M.
Ce test permet :
de vérifier la position des sous-points. Leur position est connue.
de vérifier les valeurs de SIXX à tous les sous-points.
par comparaison avec la modélisation A, de vérifier les orientations, les positions des sous-points.
Grandeurs testées et résultats#
Contenu du fichier MED à l’aide de TEST_FICHIER.
Modélisation C#
Caractéristiques du maillage#

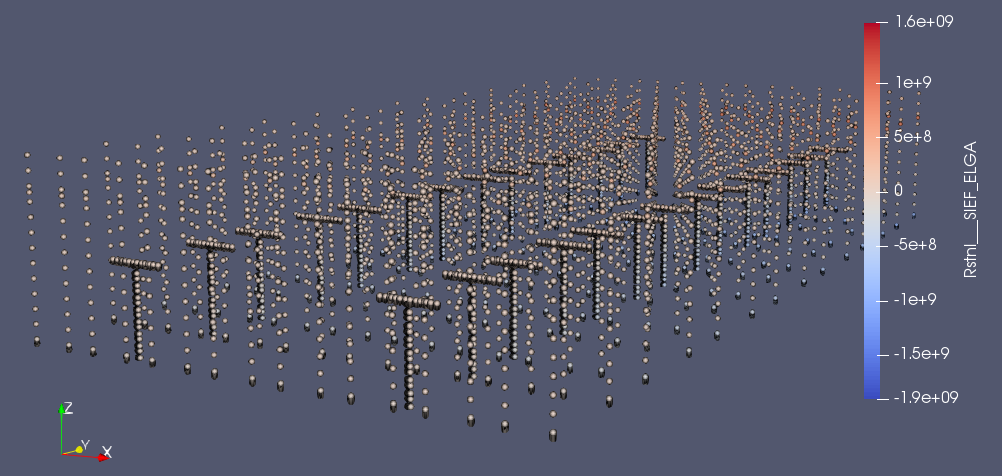

Le maillage est constitué d’éléments plaque multicouche et d’éléments de grilles.
Ce test permet :
de vérifier la position des sous-points. La position des sous-points est connue.
de vérifier les valeurs de SIXX à tous les sous-points.

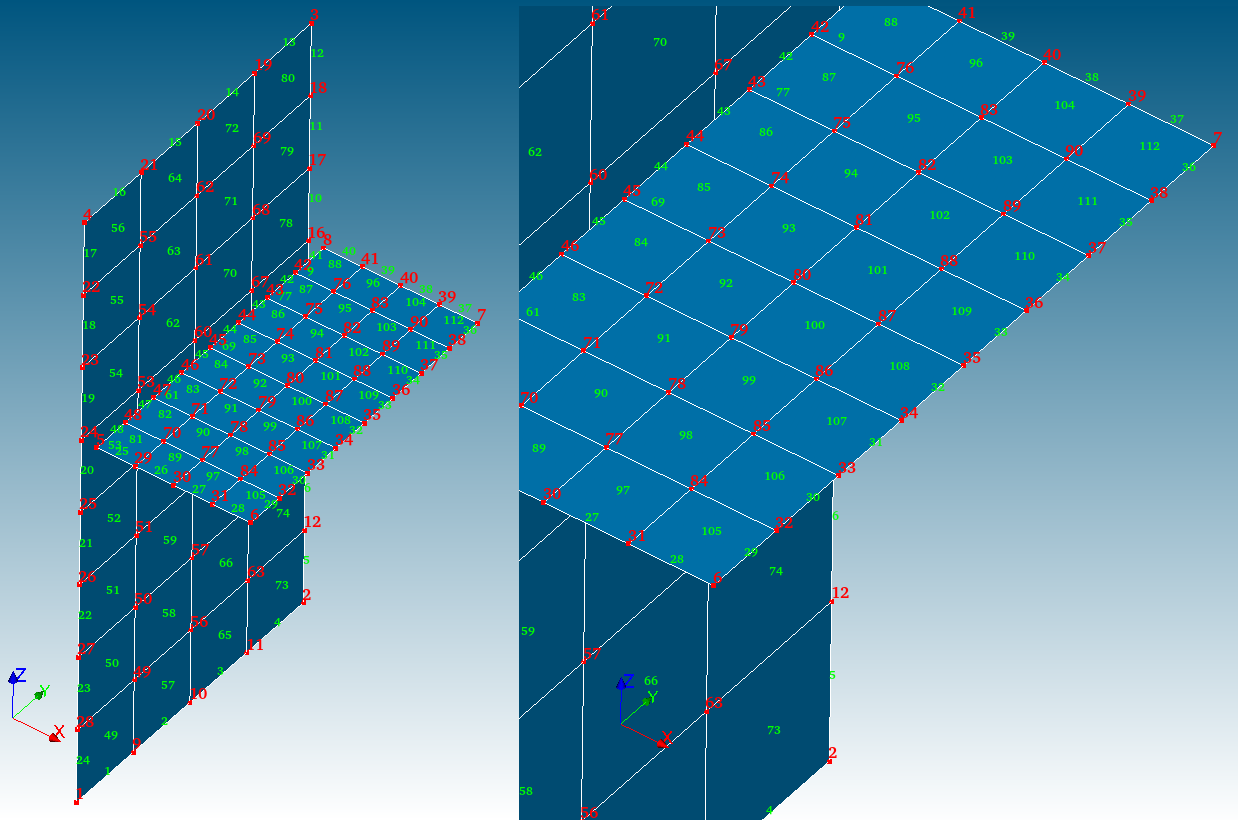

Le schéma ci-dessous représente la géométrie.
Grandeurs testées et résultats#
Contenu du fichier MED à l’aide de TEST_FICHIER.
Modélisation D#
Caractéristiques du maillage#
Le maillage est constitué d’éléments plaques TRI3 et QUA4.
Ce test permet :
de vérifier la position des sous-points. Leur position est connue.

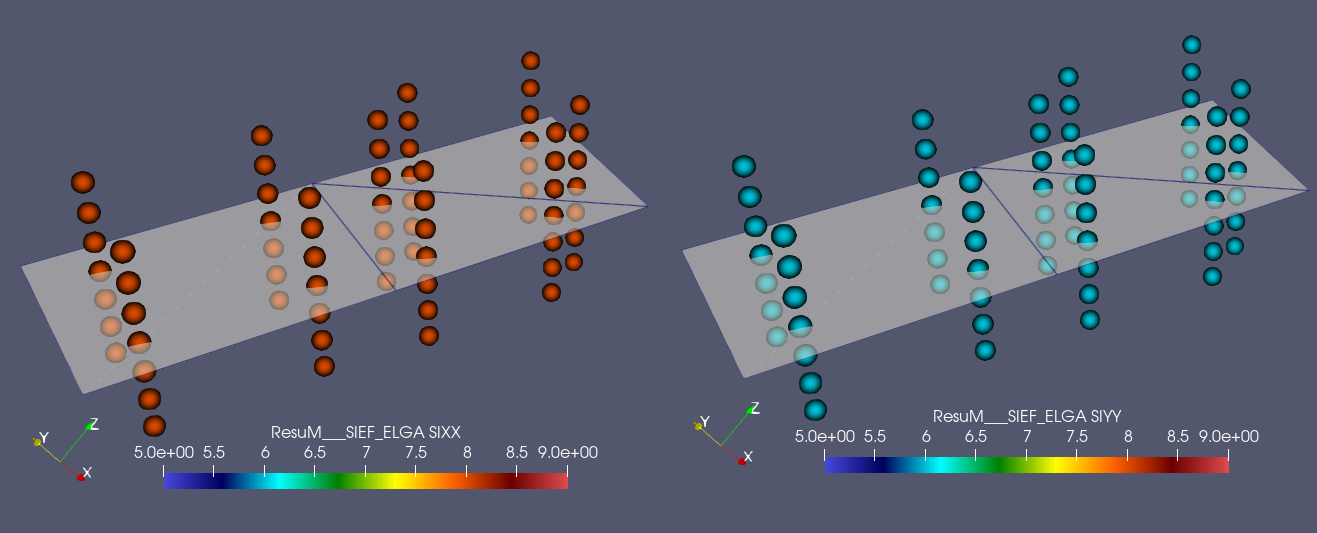

de vérifier les valeurs de SIXXet SIYY à tous les sous-points.
de vérifier le mélange de plaques dont les supports sont différents: triangle et quadrangle.
Grandeurs testées et résultats#
Contenu du fichier MED à l’aide de TEST_FICHIER.
Modélisation E#
Caractéristiques du maillage#
Le maillage est constitué d’éléments plaques QUA4.
Ce test permet :

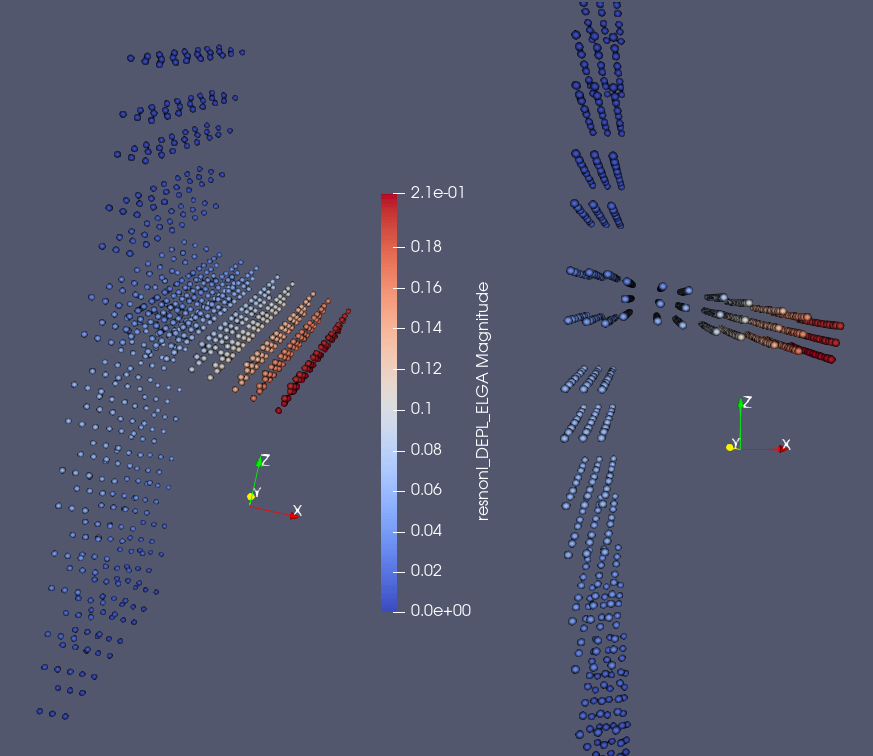

de vérifier le calcul des DEPL_ELGA.
Grandeurs testées et résultats#
Les composantes DX et DZ du champ DEPL_ELGA sont testées: pour la maille M108 au pointde gauss 3, pour la maille M109 au pointde gauss 2, à tous les sous-points etau dernier instant de calcul.
Maille |
point |
sous-point |
DX |
DZ |
M108 |
3 |
1 |
\(-5.791071922E-02\) |
\(-1.982195490E-01\) |
M108 |
3 |
2 |
\(-3.791787230E-02\) |
\(-1.982195490E-01\) |
M108 |
3 |
3 |
\(-1.792502537E-02\) |
\(-1.982195490E-01\) |
M109 |
2 |
1 |
\(-5.791071922E-02\) |
\(-1.982195490E-01\) |
M109 |
2 |
2 |
\(-3.791787230E-02\) |
\(-1.982195490E-01\) |
M109 |
2 |
3 |
\(-1.792502537E-02\) |
\(-1.982195490E-01\) |
Modélisation F#
Caractéristiques du maillage#
Le maillage est constitué d’éléments plaques QUA4et d’éléments GRILLE_EXCENTRE QUA4.
Grandeurs testées et résultats#
Ce test permet :
de vérifier le calcul des DEPL_ELGA.
Les composantes DX et DZ du champ DEPL_ELGA sont testées: pour la maille M108 au pointde gauss 3, pour la maille M109 au pointde gauss 2, à tous les sous-points etau dernier instant de calcul.
Maille |
point |
sous-point |
DX |
DZ |
M108 |
3 |
1 |
\(-5.245458325E-02\) |
\(-1.439874213E-01\) |
M108 |
3 |
2 |
\(-3.904565949E-02\) |
\(-1.439874213E-01\) |
M108 |
3 |
3 |
\(-2.563673573E-02\) |
\(-1.439874213E-01\) |
M109 |
2 |
1 |
\(-5.245458325E-02\) |
\(-1.439874213E-01\) |
M109 |
2 |
2 |
\(-3.904565949E-02\) |
\(-1.439874213E-01\) |
M109 |
2 |
3 |
\(-2.563673573E-02\) |
\(-1.439874213E-01\) |
Modélisation G#
Caractéristiques du maillage#
Le maillage est celui du cas C.
Grandeurs testées et résultats#
Ce test permet :

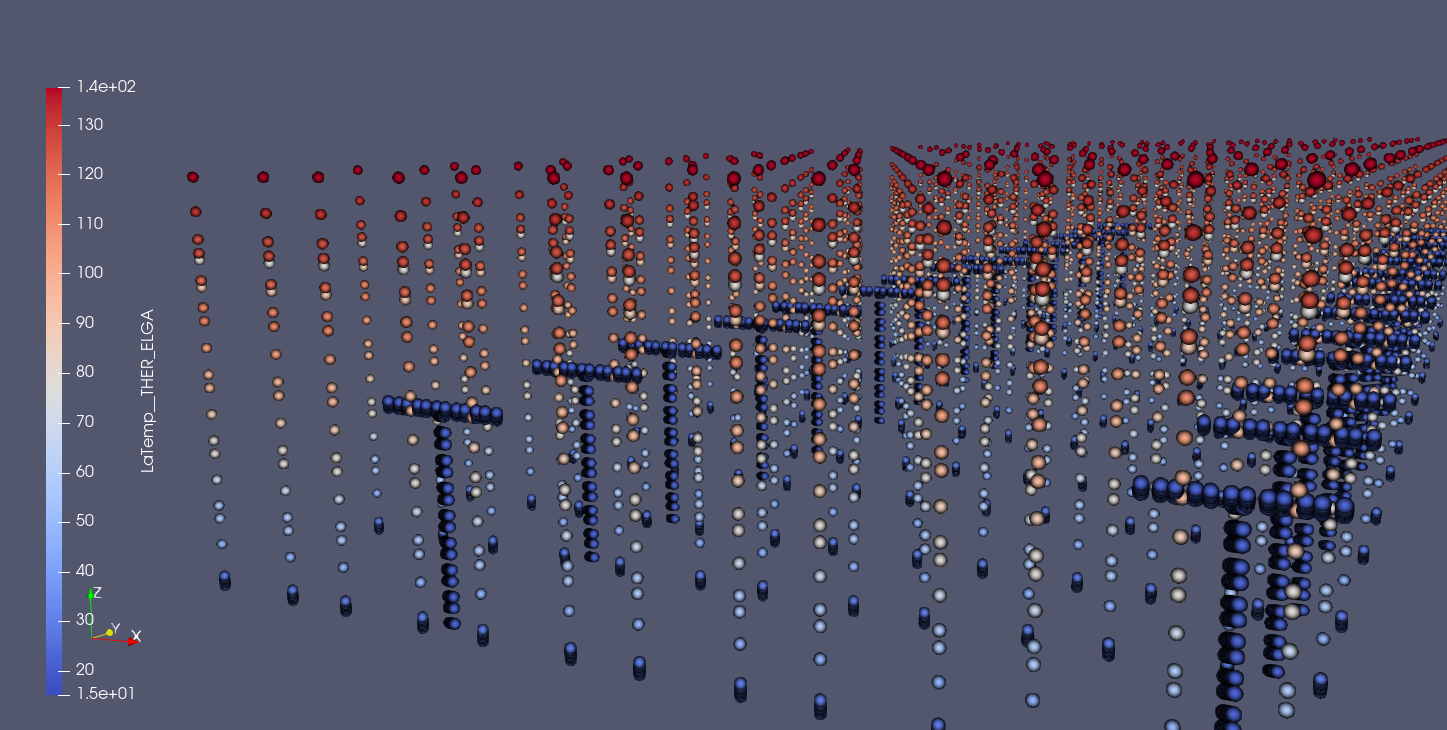

de vérifier le calcul des THER_ELGA.
|

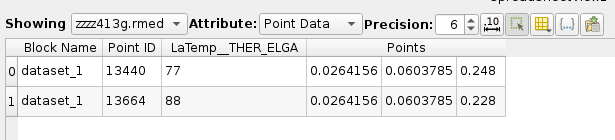

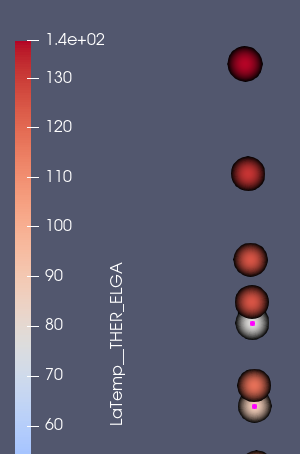

La température sur les grilles excentrées, au dernier instant:
|
Synthèse des résultats#
La position des sous-points, les valeurs des contraintes, des déplacements, des températures aux sous-points sont conformes à l’attendu.
