v3.03.106 SSLS106 - Coque sphérique pincée avec trou#
Résumé:
On traite le cas de la coquille avec un trou, doublement pincé en élasticité linéaire. Les valeurs testées sont les flèches aux points d’application des forces.
On dispose d’une modélisation:
\(A\) : éléments COQUE_SOLIDE
Solution de référence#
Méthode de calcul utilisée pour la solution de référence#
La solution de référence est celle donnée dans [Bib1].
Résultats de référence#
Déplacement du point \(A\) suivant \(x\) .
La valeur données dans [1] est: \(\mathit{DX}=0,0940\mathit{mm}\)
Références bibliographiques#
[1] Schwarze M., Reese S. – A reduced integration solid-shell finite element based on the EAS and the ANS concept—Geometrically linear problems . International Journal for Numerical Methods in Engineering, vol. 80, N°10, 2009, p. 1322–1355.
Modélisation A#
Caractéristiques de la modélisation#
Élément de plaque COQUE_SOLIDE

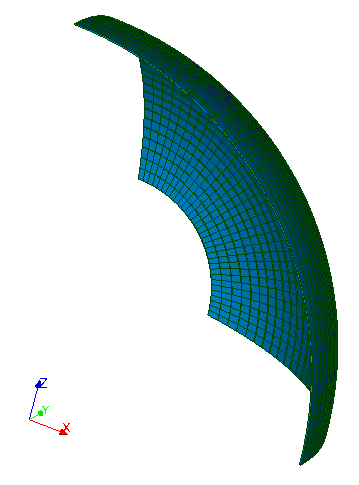

Caractéristiques du maillage#
Nombre de nœuds: 2178
Nombre de mailles et types: 1024HEXA9
Le test est également fourni avec un maillage plus grossier contenant 50 nœuds et 16HEXA9.
Grandeurs testées et résultats de la modélisation A#
Identification |
Type de référence |
Valeur de référence |
Tolérance \((\text{\%})\) |
Point \(A\) Déplacement \(\mathit{DX}\) |
“SOURCE_EXTERNE” |
\(0,0940\mathit{mm}\) |
\(0,6\text{\%}\) |
Synthèse des résultats#
Les résultats sont conformes à la solution de référence. L’élément se comporte très bien dans cette configuration sévère qui active le verrouillage en cisaillement.
