v6.04.108 SSNV108 - Éprouvette CT-Round Robin Européen en Mécanique de la Rupture (1985)#
Résumé
Il s’agit d’un test en statique pour un problème élastique non-linéaire tridimensionnel. Ce test permet de vérifier l’invariance du calcul de \(G\) par rapport aux couronnes d’intégration.
Les fonctionnalités testées sont CALC_Gpour les modélisation FEM et CALC_G_XFEM pour les modélisation X-FEM.
Trois modélisations sont disponibles:
modélisation A: fissure maillée, éléments isoparamétriques quadratiques 3d,
modélisation B: fissure non maillée (X-FEM), éléments 2d
modélisation C: fissure non maillée (X-FEM), éléments 3d
La formulation de ce test est issue du Round Robin européen en mécanique de la rupture de 1985.
Solution de référence#
Méthode de calcul utilisée pour la solution de référence#
Sans objet.
Résultats de référence#
Il n’existe pas de solution de référence à proprement parler mais un ensemble de résultats des participants au Round Robin. Ces résultats sont obtenus par calculs Eléments Finis avec différents codes et en utilisant des modélisations très différentes: \(\mathrm{2D}\) (contraintes planes, déformations planes), \(\mathrm{3D}\) , petits ou grands déplacements, etc …
Toutefois, les valeurs numériques testées dans ce cas test sont issues d’une exécution antérieure d’Aster. C’est un cas test de non-régression.
Incertitude sur la solution#
Sans objet.
Références bibliographiques#
L.H. LARSSON : EGF Numerical Round Robin on EPFM.
J.L. CHEISSOUX : « Round Robin » de calcul en mécanique élastoplastique de la rupture - Note DRE/STRE/LMA 82/480 (09/82).
WADIER : Application de la méthode Theta à l’étude d’une éprouvette CT en rupture élastoplastique tridimensionnelle. Note EDF HI/5696-07 du 25/02/87.
L.H. LARSSON : « Calculationnal Round Robin du EPFM : spécifications for phase 2 ». 162/194/19B2 (Ispra, June 1982).
M.P. VALETA, M. BUSSON : « Etude de la modélisation d’une CT25 » - Rapport DMT/95-602.
Modélisation A#
Caractéristiques de la modélisation#
Caractéristiques du maillage#
Nombre de noeuds : 21048
Nombre de mailles et types : 6380 PENTA18 et 280 HEXA20
Les nœuds milieux des arêtes des éléments touchant le fond de fissure sont déplacés au quart de ces arêtes.
Valeurs testées et résultats de la modélisation A#
Identification |
Type test |
Valeur |
Précision |
\(\mathit{DY}\) au noeud \(X\) |
NON_REGRESSION |
0.864211781008 |
1.e-12 |
Identification |
Type test |
Valeur |
Précision |
INST |
NON_REGRESSION |
1.0E0 |
\(\text{0,10\%}\) |
ITER_GLOB |
NON_REGRESSION |
7 |
0 |
On utilise le mot clé SYME dans l’opérateur DEFI_FOND_FISS, ce qui conduit à prendre en compte la moitié de la structure dans l’opérateur CALC_G.
Afin de tester l’indépendance aux couronnes d’intégration, on utilise la valeur de Gissue de la couronne 1 comme référence pour tester les valeurs des couronnes 2 et 3.
Identification |
Type test |
Valeur |
Précision |
G – Couronne 1 |
NON_REGRESSION |
55.72 |
\({10}^{-4}\text{\%}\) |
G – Couronne 2 |
AUTRE_ASTER |
55.72 |
\(\text{2\%}\) |
G – Couronne 3 |
AUTRE_ASTER |
55.72 |
\(\text{2\%}\) |
G est calculé dans le plan de symétrie perpendiculaire à la fissure
Remarques#
Néant.
Modélisation B#
Caractéristiques de la modélisation#

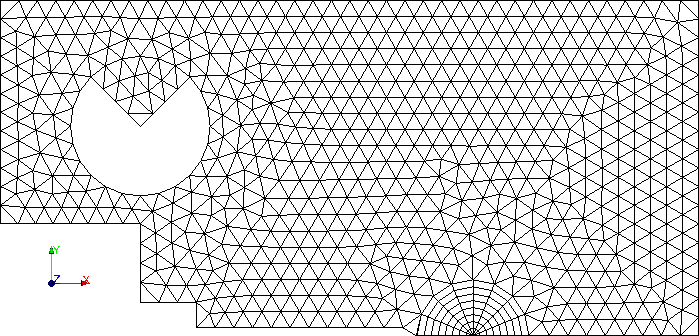

La fissure n’est pas maillée (modélisation X-FEM).
On se place en hypothèse de Contraintes Planes.
On modélise la partie supérieure et la partie inférieure de la structure.
Valeurs testées et résultats de la modélisation B#
On teste la valeur du déplacement du nœud (même nœud que celui testé dans la modélisation A).
Identification |
Type test |
Valeur |
Précision |
\(\mathit{DY}\) au nœud \(X\) |
AUTRE_ASTER |
-8.64270887097E-01 |
0.16 |
Ce test est doublé d’un test de non-régression.
Modélisation C#
Caractéristiques de la modélisation#

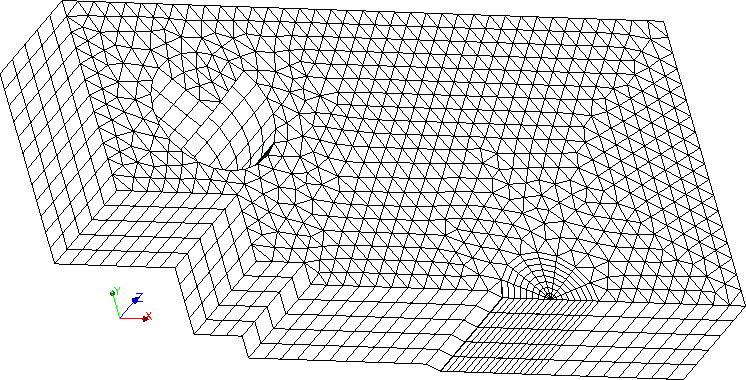

La fissure n’est pas maillée (modélisation X-FEM).
On modélise la structure en 3d.
On modélise la partie supérieure et la partie inférieure de la structure.
Valeurs testées et résultats de la modélisation C#
On teste la valeur du déplacement du nœud (même nœud que celui testé dans la modélisation A).
Identification |
Type test |
Valeur |
Précision |
\(\mathit{DY}\) au noeud \(X\) |
AUTRE_ASTER |
-8.64270887097E-01 |
0.18 |
Ce test est doublé d’un test de non-régression.
Identification |
Type test |
Valeur |
Précision |
G |
NON_REGRESSION |
408.87 |
\(\text{0,02\%}\) |
Synthèses des résultats#
Ce test permet de valider le calcul du taux de restitution en élasticité non-linéaire avec une fissure maillée ou non-maillée (X-FEM).
