v5.01.124 SDND124 – Excitation sismique d’un discret affecté du comportement DIS_ECRO_TRAC#
Résumé:
On teste la réponse du modèle de comportement non linéaire DIS_ECRO_TRAC, formulé sur des éléments discrets pour des mailles SEG2.
Les opérateurs DYNA_NON_LINE et DYNA_VIBRA sont employés pour la validation. On analyse la réponse d’éléments discrets supportant une loi de comportement non linéaire sous un chargement sismique.
Les modélisations et éléments discrets testés sont en \(\mathrm{3D}\) avec la modélisation DIS_T sur une maille SEG2.
Ce comportement est aussi validé pour des sollicitations non-dynamiques dans le cas-test SSND117 [V6.08.117] avec l’opérateur STAT_NON_LINE.
Solutions de référence#
Méthode de calcul utilisée pour les solutions de référence#
Modélisation A#
La modélisation \(A\) sert da solution de référence pour la modélisation \(B\) .
Modélisation B#
La solution de référence est celle issue de la modélisation \(A\) .
ModélisationsC, D et E#
Cas tests de non-régression
Incertitude sur la solution#
Modélisations A, B, C, D, E et F#
Sans objet.
Modélisation A#
Caractéristiques de la modélisation#
Les modélisations testées sont DIS_T sur des mailles SEG2. Les caractéristiques de raideur des discrets sont donc du type: K_T_D_L, M_T_D_N.
Caractéristiques du maillage#
Nombre de nœuds: 3, nombre de mailles: 2, éléments SEG2: 2, éléments POI1: 1.
Conditions aux limites et chargements#
Les nœuds N1, N2, N3 sont bloqués dans les directions Y et Z.
Les nœuds N1 et N3 sont soumis au déplacement \(U(t)\) dans la direction X.
\(U(t)\phantom{\rule{2em}{0ex}}=\phantom{\rule{2em}{0ex}}{U}_{0}.\sin(2\pi .f.t)/(2\pi .f)\) avec \(f=0.5\mathit{Hz}\) et \({U}_{0}=6.0\mathit{mm}\)
Grandeurs testées et résultats#
Les grandeurs sont testées en non-régression, avec les tolérances par défaut:
le déplacement du nœud N2,
l’effort au nœud N2,
la puissance dissipée dans le dispositif non-linéaire,
le déplacement anélastique du dispositif non-linéaire,
le déplacement anélastique cumulée du dispositif non-linéaire.
Les instants retenus pour tester les différentes grandeurs sont ceux où l’effort atteint un extrema.
Figure 3.4-a : Réponse force-déplacement au nœud N2.
Le tableau suivant donne les valeurs des variables internes liées au comportement DIS_ECRO_TRAC, aux instants où la force atteint un extrema.
INST |
Force |
Ux |
Puissance |
Up |
p |
1.275 |
4.0514895E+02 |
1.7698260E+00 |
2.7736499E+02 |
7.5695300E-01 |
1.2698160E+00 |
2.525 |
-4.3584585E+02 |
-2.0647460E+00 |
1.0140956E+03 |
-9.7513100E-01 |
3.0786590E+00 |
3.625 |
4.3921743E+02 |
7.7222800E-01 |
1.2982852E+03 |
-3.2581600E-01 |
3.7364570E+00 |
4.525 |
-9.1517870E+01 |
-5.5460400E-01 |
1.2982881E+03 |
-3.2580900E-01 |
3.7364630E+00 |
5.375 |
3.5606066E+02 |
5.6434300E-01 |
1.2982881E+03 |
-3.2580900E-01 |
3.7364630E+00 |
6.400 |
-4.3979664E+02 |
-1.5724580E+00 |
1.3629654E+03 |
-4.7296700E-01 |
3.8850760E+00 |
7.525 |
4.4218454E+02 |
1.4184290E+00 |
1.7096346E+03 |
3.1296800E-01 |
4.6769870E+00 |
8.550 |
-4.4221218E+02 |
-8.0345000E-01 |
1.7144548E+03 |
3.0208000E-01 |
4.6879540E+00 |
9.500 |
2.2752558E+02 |
8.7087900E-01 |
1.7144615E+03 |
3.0206500E-01 |
4.6879690E+00 |
10.450 |
-4.0783182E+02 |
-7.1751500E-01 |
1.7144615E+03 |
3.0206500E-01 |
4.6879690E+00 |
11.450 |
4.1833666E+02 |
1.3479060E+00 |
1.7144615E+03 |
3.0206500E-01 |
4.6879690E+00 |
12.525 |
-4.4304092E+02 |
-1.1860040E+00 |
1.8828698E+03 |
-7.8402000E-02 |
5.0705250E+00 |
13.525 |
4.0986344E+02 |
9.4625300E-01 |
1.8828717E+03 |
-7.8406000E-02 |
5.0705290E+00 |
14.500 |
-3.2997442E+02 |
-9.0334200E-01 |
1.8828717E+03 |
-7.8406000E-02 |
5.0705290E+00 |
15.475 |
3.8962561E+02 |
8.9565800E-01 |
1.8828717E+03 |
-7.8406000E-02 |
5.0705290E+00 |
16.475 |
-4.2729911E+02 |
-1.1466540E+00 |
1.8828717E+03 |
-7.8406000E-02 |
5.0705290E+00 |
17.500 |
4.4325666E+02 |
1.1421040E+00 |
1.9326673E+03 |
3.3962000E-02 |
5.1834430E+00 |
18.525 |
-4.2314598E+02 |
-1.0239020E+00 |
1.9326676E+03 |
3.3963000E-02 |
5.1834440E+00 |
19.500 |
3.6609776E+02 |
9.4920700E-01 |
1.9326676E+03 |
3.3963000E-02 |
5.1834440E+00 |
20.500 |
-3.7879652E+02 |
-9.1302900E-01 |
1.9326676E+03 |
3.3963000E-02 |
5.1834440E+00 |
21.475 |
4.0795131E+02 |
1.0538410E+00 |
1.9326676E+03 |
3.3963000E-02 |
5.1834440E+00 |
22.500 |
-4.4331859E+02 |
-1.1071190E+00 |
1.9472008E+03 |
1.1780000E-03 |
5.2163830E+00 |
23.525 |
4.3377501E+02 |
1.0856150E+00 |
1.9472010E+03 |
1.1770000E-03 |
5.2163840E+00 |
24.525 |
-3.9592010E+02 |
-9.8862300E-01 |
1.9472010E+03 |
1.1770000E-03 |
5.2163840E+00 |
25.500 |
3.7185745E+02 |
9.3082100E-01 |
1.9472010E+03 |
1.1770000E-03 |
5.2163840E+00 |
26.475 |
-3.9223062E+02 |
-9.7939900E-01 |
1.9472010E+03 |
1.1770000E-03 |
5.2163840E+00 |
27.475 |
4.3090550E+02 |
1.0784410E+00 |
1.9472010E+03 |
1.1770000E-03 |
5.2163840E+00 |
28.500 |
-4.4332341E+02 |
-1.1099060E+00 |
1.9484309E+03 |
-1.5970000E-03 |
5.2191710E+00 |
29.525 |
4.1639039E+02 |
1.0393790E+00 |
1.9484309E+03 |
-1.5970000E-03 |
5.2191710E+00 |
30.500 |
-3.7903620E+02 |
-9.4918800E-01 |
1.9484309E+03 |
-1.5970000E-03 |
5.2191710E+00 |
31.500 |
3.7762833E+02 |
9.4247400E-01 |
1.9484309E+03 |
-1.5970000E-03 |
5.2191710E+00 |
Modélisation B#
Caractéristiques de la modélisation#
Les modélisations testées sont DIS_T sur des mailles SEG2. Les caractéristiques de raideur des discrets sont donc du type: K_T_D_L, K_T_D_N, M_T_D_N.
Caractéristiques du maillage#
Nombre de nœuds: 3, nombre de mailles: 2, éléments SEG2: 1, éléments POI1: 1.
Conditions aux limites et chargements#
Les nœuds N1, N2, N3 sont bloqués dans les directions Y et Z.
Les nœuds N1 et N3 sont soumis au déplacement \(U(t)\) , la vitesse \(V(t)\) et l’accélération \(\gamma (t)\) dans la direction X.
La condition en déplacement fonction du temps:
\(U(t)={U}_{0}.\sin(2\pi .\mathit{f.t})/(2\pi .f)\) avec \(f=0.5\mathit{Hz}\) et \({U}_{0}=\mathrm{6.0mm}\)
La condition en vitesse fonction du temps: \(V(t)=\dot{U}(t)\)
La condition en accélération fonction du temps: \(\gamma (t)=\ddot{U}(t)\)
Grandeurs testées et résultats#
Les grandeurs sont testées en non-régression (avec les tolérances par défaut) et par rapport aux valeurs obtenues avec la modélisation A, avec une précision de \(1.0E-02\) .
Les grandeurs testées sont:
le déplacement du nœud N2,
l’effort au nœud N2,
la puissance dissipée dans le dispositif non-linéaire,
le déplacement anélastique du dispositif non-linéaire,
le déplacement anélastique cumulée du dispositif non-linéaire.
Les instants retenus pour tester les différentes grandeurs sont ceux où l’effort atteint un extrema.

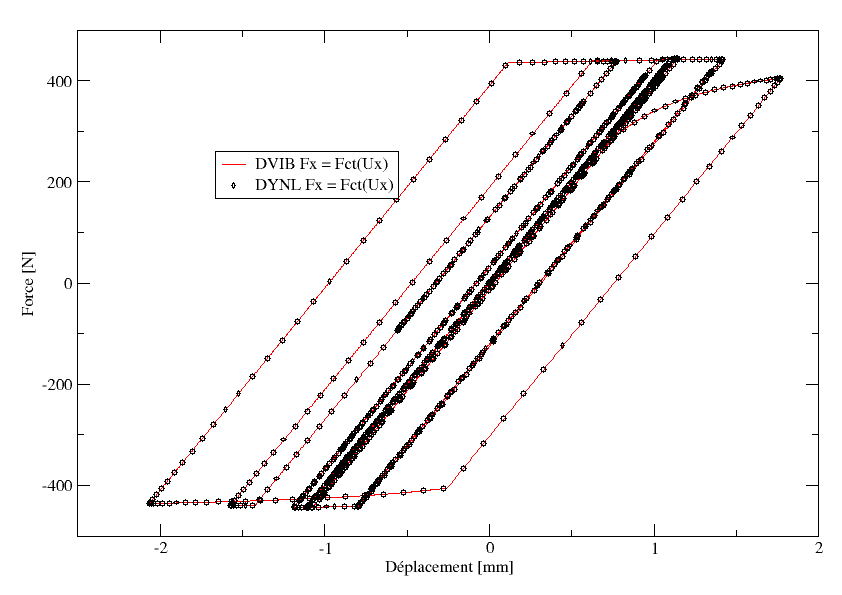

Figure 4.4-a : Comparaison de la réponse force-déplacement au nœud N2.

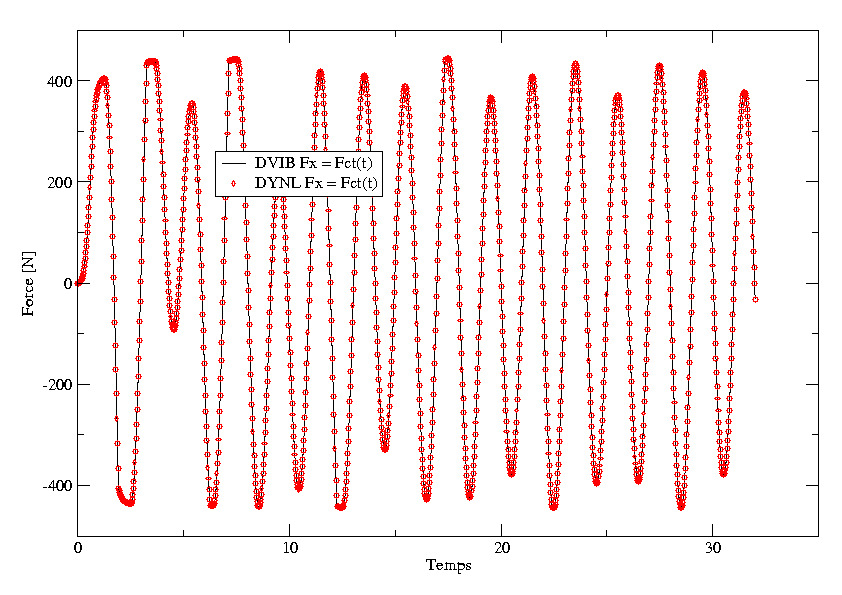

Figure 4.4-b : Comparaison force vs temps au nœud N2.
Figure 4.4-c : Comparaison de la dissipation vs temps.
Figure 4.4-d : Comparaison du déplacement anélastique vs temps.
Figure 4.4-e : Comparaison du déplacement anélastique cumulé vs temps.
Modélisation C#
Caractéristiques de la modélisation#
Les modélisations testées sont DIS_T sur des mailles SEG2. Les caractéristiques de raideur des discrets sont donc du type: K_T_D_L, M_T_D_N.
Caractéristiques du maillage#
Nombre de nœuds: 3, nombre de mailles: 2, éléments SEG2: 2, éléments POI1: 1.
Conditions aux limites et chargements#
Les nœuds N1, N2, N3 sont bloqués dans la direction X.
Les nœuds N1 et N3 sont soumis à un déplacement \(U(t)\) dans les directions Y et Z.
Les conditions en déplacement sont des fonctions du temps:
\(\mathit{Depl}={U}_{1.}\sin(2\pi .{f}_{1}.t)+{U}_{2.}\sin(2\pi .{f}_{2}.t)+{U}_{3.}\sin(2\pi .{f}_{3}.t)\)
Suivant la direction \(Y\) : \((u,f)=[(\mathrm{0.20,0}.80),(\mathrm{0.15,1}.50),(\mathrm{0.10,3}.00)]\)
Suivant la direction \(Z\) : \((u,f)=[(-\mathrm{0.20,0}.90),(\mathrm{0.15,2}.00),(-\mathrm{0.10,2}.80)]\)
Grandeurs testées et résultats#
Les grandeurs testées sont le déplacement, l’effort, les variables internes.
Les tolérances sont celles par défaut.
Nom de la variable |
||
V2 |
FORCEY |
Force suivant l’axe local y de l’élément. |
V3 |
FORCEZ |
Force suivant l’axe local z de l’élément. |
V5 |
DEPLY |
Déplacement suivant l’axe local y de l’élément. |
V6 |
DEPLZ |
Déplacement suivant l’axe local z de l’élément. |
V7 |
DISSTHER |
Dissipation. |
V8 |
PCUM |
Indicateur plastique. |
INST |
V2 |
V3 |
V5 |
V6 |
V7 |
V8 |
1.800E-01 |
-9.76339E+00 |
1.80384E+00 |
-9.76339E-03 |
1.80384E-03 |
0.00000E+00 |
0.00000E+00 |
6.400E-01 |
2.08219E+01 |
-5.12649E+01 |
2.08219E-02 |
-5.12649E-02 |
0.00000E+00 |
0.00000E+00 |
1.240E+00 |
4.16265E+01 |
5.06333E+01 |
4.16265E-02 |
5.06333E-02 |
0.00000E+00 |
0.00000E+00 |
1.700E+00 |
-3.22312E+01 |
-1.13996E+02 |
-8.31402E-02 |
-7.51778E-02 |
8.06801E+00 |
7.38608E-02 |
2.340E+00 |
2.25044E+01 |
1.19662E+02 |
4.79123E-02 |
1.64522E-01 |
2.56066E+01 |
2.19035E-01 |
2.780E+00 |
-1.22116E+02 |
-2.20447E+01 |
-2.77836E-01 |
-3.94050E-03 |
4.82341E+01 |
4.03111E-01 |
3.740E+00 |
-9.51943E+01 |
9.39456E-01 |
3.12024E-02 |
4.46006E-02 |
1.38843E+02 |
1.10796E+00 |
4.780E+00 |
-1.08950E+02 |
1.07265E+02 |
7.38362E-02 |
3.14078E-01 |
3.63344E+02 |
2.67843E+00 |
5.440E+00 |
-1.10535E+02 |
1.18431E+02 |
-3.51883E-01 |
1.62258E-01 |
4.76628E+02 |
3.39794E+00 |
6.140E+00 |
-1.61773E+02 |
-7.41718E+01 |
-1.50809E-01 |
2.55301E-02 |
6.91044E+02 |
4.65934E+00 |
7.220E+00 |
1.95538E+02 |
1.50800E+01 |
4.82129E-01 |
1.51968E-01 |
9.59268E+02 |
6.09336E+00 |
7.700E+00 |
-1.63715E+02 |
-1.14735E+02 |
-1.38211E-01 |
-1.24916E-01 |
1.01868E+03 |
6.39340E+00 |
8.120E+00 |
-8.05708E+01 |
-1.88355E+02 |
-9.04756E-02 |
1.47882E-02 |
1.09778E+03 |
6.78423E+00 |
8.560E+00 |
1.04084E+02 |
-1.85108E+02 |
5.26453E-01 |
-2.92965E-01 |
1.22140E+03 |
7.37678E+00 |
9.360E+00 |
-2.19232E+01 |
2.19598E+02 |
-6.71816E-02 |
3.17619E-01 |
1.36380E+03 |
8.03446E+00 |
9.860E+00 |
1.91398E+02 |
9.83585E+01 |
2.68841E-01 |
-1.88702E-01 |
1.45523E+03 |
8.44395E+00 |
1.038E+01 |
-7.39972E+01 |
2.19767E+02 |
-3.80882E-01 |
1.70281E-01 |
1.56404E+03 |
8.91932E+00 |
1.098E+01 |
1.87969E+02 |
-6.80061E+01 |
1.26836E-01 |
-4.24164E-01 |
1.65888E+03 |
9.32386E+00 |
1.168E+01 |
3.28009E+01 |
-2.44922E+02 |
-2.09901E-01 |
-3.55485E-01 |
1.85197E+03 |
1.01216E+01 |
1.206E+01 |
-1.91098E+01 |
-2.50444E+02 |
1.06192E-02 |
-3.65973E-01 |
1.93195E+03 |
1.04426E+01 |
1.278E+01 |
-2.57443E+02 |
-2.77486E+01 |
-4.68912E-01 |
1.02156E-01 |
2.08836E+03 |
1.10558E+01 |
1.374E+01 |
-1.68926E+02 |
2.14761E+01 |
7.50200E-02 |
6.93044E-02 |
2.31225E+03 |
1.19029E+01 |
1.456E+01 |
2.74928E+02 |
-7.14435E+01 |
6.05803E-01 |
-2.22692E-01 |
2.62723E+03 |
1.30406E+01 |
1.520E+01 |
-9.59737E+01 |
-2.71363E+02 |
5.17976E-02 |
-4.11527E-01 |
2.71254E+03 |
1.33390E+01 |
1.586E+01 |
2.28584E+02 |
1.88467E+02 |
4.12463E-01 |
4.28503E-01 |
2.90693E+03 |
1.40046E+01 |
1.636E+01 |
-2.32537E+02 |
-1.84267E+02 |
-7.16778E-02 |
3.04831E-02 |
2.91710E+03 |
1.40389E+01 |
1.722E+01 |
2.98724E+02 |
9.37164E+00 |
4.85259E-01 |
2.97521E-01 |
2.96829E+03 |
1.42108E+01 |
1.810E+01 |
-2.17087E+02 |
-1.55606E+02 |
-3.05520E-02 |
1.32544E-01 |
2.96829E+03 |
1.42108E+01 |
1.874E+01 |
-1.30978E+02 |
-1.37025E+02 |
5.55574E-02 |
1.51125E-01 |
2.96829E+03 |
1.42108E+01 |
1.962E+01 |
3.47285E+01 |
-5.24438E+01 |
2.21264E-01 |
2.35706E-01 |
2.96829E+03 |
1.42108E+01 |
Modélisation D#
Caractéristiques de la modélisation#
Les modélisations testées sont DIS_T sur des mailles SEG2. Les caractéristiques de raideur des discrets sont donc du type: K_T_D_L, M_T_D_N.
Caractéristiques du maillage#
Nombre de nœuds: 3, nombre de mailles: 2, éléments SEG2: 2, éléments POI1: 1.
Conditions aux limites et chargements#
Les nœuds N1, N2, N3 sont bloqués dans la direction X.
Les nœuds N1 et N3 sont soumis au déplacement \(U(t)\) , la vitesse \(V(t)\) et l’accélération \(\gamma (t)\) dans les directions Y et Z.
Les conditions en déplacement sont des fonctions du temps:
\(\mathit{Depl}={U}_{1.}\sin(2\pi .{f}_{1}.t)+{U}_{2.}\sin(2\pi .{f}_{2}.t)+{U}_{3.}\sin(2\pi .{f}_{3}.t)\)
Suivant la direction \(Y\) : \((u,f)=[(\mathrm{0.20,0}.80),(\mathrm{0.15,1}.50),(\mathrm{0.10,3}.00)]\)
Suivant la direction \(Z\) : \((u,f)=[(-\mathrm{0.20,0}.90),(\mathrm{0.15,2}.00),(-\mathrm{0.10,2}.80)]\)
La condition en vitesse fonction du temps: \(V(t)=\dot{U}(t)\)
La condition en accélération fonction du temps: \(\gamma (t)=\ddot{U}(t)\)
Grandeurs testées et résultats#
Les grandeurs testées sont les déplacements dans le plan, les efforts dans le plan, la dissipation.
Les tolérances sont celles par défaut.
INST |
FY |
UY |
FZ |
UZ |
DISSI |
1.78500E-01 |
-9.52285E+00 |
-9.52285E-03 |
1.73773E+00 |
1.73773E-03 |
0.00000E+00 |
6.39500E-01 |
2.34800E+01 |
2.34800E-02 |
-5.42638E+01 |
-5.42638E-02 |
0.00000E+00 |
1.45225E+00 |
-1.03177E+02 |
-1.62113E-01 |
6.13078E+01 |
1.16245E-01 |
8.96451E+00 |
2.06700E+00 |
-9.23386E+00 |
1.55673E-02 |
-1.21557E+02 |
-1.52510E-01 |
2.70221E+01 |
2.77525E+00 |
-1.21363E+02 |
-2.71352E-01 |
-3.26937E+01 |
-3.65363E-02 |
6.40153E+01 |
3.74625E+00 |
-1.31646E+02 |
2.73299E-02 |
3.30076E+01 |
7.57833E-02 |
1.67592E+02 |
4.78900E+00 |
-1.22664E+02 |
1.01036E-02 |
9.77728E+01 |
3.89168E-01 |
4.11937E+02 |
5.42725E+00 |
-1.19938E+02 |
-4.83249E-01 |
1.16791E+02 |
1.15451E-01 |
5.47000E+02 |
6.38125E+00 |
-1.68193E+02 |
-1.67892E-01 |
-8.11705E+01 |
-1.68091E-01 |
8.17662E+02 |
7.48150E+00 |
-1.81713E+02 |
-1.39231E-01 |
-1.01454E+02 |
-1.55927E-01 |
1.15084E+03 |
8.12900E+00 |
-6.66188E+01 |
-2.22304E-01 |
-2.04507E+02 |
-2.21986E-02 |
1.27499E+03 |
8.54875E+00 |
1.07608E+02 |
4.10184E-01 |
-1.96228E+02 |
-3.94746E-01 |
1.41835E+03 |
9.34000E+00 |
3.63232E+01 |
-4.42223E-02 |
2.31439E+02 |
3.07575E-01 |
1.60789E+03 |
9.85900E+00 |
2.03147E+02 |
3.46661E-01 |
1.28415E+02 |
-1.57569E-01 |
1.72148E+03 |
1.03890E+01 |
-4.47134E+01 |
-3.12905E-01 |
2.43579E+02 |
3.16338E-01 |
1.86254E+03 |
1.09538E+01 |
2.41230E+02 |
2.67707E-01 |
-2.13434E+01 |
-2.37630E-01 |
1.96976E+03 |
1.16903E+01 |
2.09151E+01 |
-2.18357E-01 |
-2.64440E+02 |
-2.40384E-01 |
2.21945E+03 |
1.20625E+01 |
-3.54744E+01 |
5.86898E-03 |
-2.67467E+02 |
-3.32844E-01 |
2.31549E+03 |
1.27673E+01 |
-2.63252E+02 |
-5.27831E-01 |
-8.66062E+01 |
-5.14733E-02 |
2.47370E+03 |
1.37373E+01 |
-2.00470E+02 |
9.86344E-02 |
1.49167E+02 |
2.15190E-02 |
2.77046E+03 |
1.45615E+01 |
3.03132E+02 |
5.54386E-01 |
-1.74536E+01 |
-5.61822E-02 |
3.08165E+03 |
1.52145E+01 |
-1.03148E+02 |
-1.33764E-01 |
-2.91981E+02 |
-2.84559E-01 |
3.22775E+03 |
1.58820E+01 |
3.00718E+02 |
4.68026E-01 |
1.02959E+02 |
4.01976E-01 |
3.43094E+03 |
1.68698E+01 |
-7.90613E+01 |
3.51214E-02 |
3.09922E+02 |
5.03429E-01 |
3.48093E+03 |
1.76978E+01 |
-2.08598E+02 |
-1.23050E-01 |
-2.43347E+02 |
-9.42271E-02 |
3.49787E+03 |
1.85438E+01 |
1.43829E+02 |
2.29377E-01 |
-1.77043E+02 |
-2.79236E-02 |
3.49787E+03 |
1.99633E+01 |
-6.95902E+01 |
1.59582E-02 |
-1.53634E+02 |
-4.51478E-03 |
3.49787E+03 |
Modélisation E#
Caractéristiques de la modélisation#
Les modélisations testées sont DIS_T sur des mailles SEG2. Les caractéristiques de raideur des discrets sont donc du type: K_T_D_L, M_T_D_N.
Caractéristiques du maillage#
Nombre de nœuds: 3, nombre de mailles: 2, éléments SEG2: 2, éléments POI1: 1.
Conditions aux limites et chargements#
Les nœuds N1, N2, N3 sont bloqués dans la direction X. Les nœuds N1 et N3 sont soumis à un déplacement \(U(t)\) dans les directions Y et Z.
Les conditions en déplacement sont des fonctions du temps:
\(\mathit{Depl}={U}_{1.}\sin(2\pi .{f}_{1}.t)+{U}_{2.}\sin(2\pi .{f}_{2}.t)+{U}_{3.}\sin(2\pi .{f}_{3}.t)\)
Suivant la direction \(Y\) : \((u,f)=[(\mathrm{0.20,0}.80),(\mathrm{0.15,1}.50),(\mathrm{0.10,3}.00)]\)
Suivant la direction \(Z\) : \((u,f)=[(-\mathrm{0.20,0}.90),(\mathrm{0.15,2}.00),(-\mathrm{0.10,2}.80)]\)
Grandeurs testées et résultats#
Les grandeurs testées sont le déplacement, l’effort, les variables internes.
Les tolérances sont celles par défaut.
Nom de la variable |
||
V2 |
FORCEY |
Force suivant l’axe local y de l’élément. |
V3 |
FORCEZ |
Force suivant l’axe local z de l’élément. |
V5 |
DEPLY |
Déplacement suivant l’axe local y de l’élément. |
V6 |
DEPLZ |
Déplacement suivant l’axe local z de l’élément. |
V7 |
DISSTHER |
Dissipation. |
V8 |
PCUM |
Indicateur plastique. |
INST |
V2 |
V3 |
V5 |
V6 |
V7 |
V8 |
1.800E-01 |
-9.76339E+00 |
1.80384E+00 |
-9.76339E-03 |
1.80384E-03 |
0.00000E+00 |
0.00000E+00 |
8.000E-01 |
2.53060E-01 |
-7.35611E+00 |
2.53060E-04 |
-7.35611E-03 |
0.00000E+00 |
0.00000E+00 |
1.460E+00 |
-8.58652E+01 |
5.32350E+01 |
-1.46908E-01 |
1.09032E-01 |
8.32272E+00 |
8.32272E-02 |
1.960E+00 |
7.87737E+01 |
-6.10847E+01 |
6.50043E-02 |
-3.79406E-02 |
1.70069E+01 |
1.70069E-01 |
2.780E+00 |
-9.99401E+01 |
-2.07652E+01 |
-2.69018E-01 |
-1.32042E-02 |
5.46419E+01 |
5.46419E-01 |
3.840E+00 |
-1.24754E+01 |
-6.26107E+01 |
9.58159E-02 |
1.52981E-02 |
1.36801E+02 |
1.36801E+00 |
4.780E+00 |
-7.30022E+01 |
7.04884E+01 |
3.83950E-02 |
3.61531E-01 |
3.18056E+02 |
3.18056E+00 |
5.480E+00 |
-7.18446E+00 |
3.89847E+01 |
-3.27363E-01 |
1.41364E-01 |
4.08092E+02 |
4.08092E+00 |
6.120E+00 |
-9.50005E+01 |
-3.30017E+01 |
-1.53635E-01 |
-1.73728E-03 |
5.73654E+02 |
5.73654E+00 |
6.780E+00 |
-1.12429E+00 |
1.01463E+02 |
-3.60843E-01 |
2.21657E-01 |
6.30371E+02 |
6.30370E+00 |
7.480E+00 |
-7.40507E+01 |
-7.03572E+01 |
-1.59702E-01 |
-2.26515E-01 |
7.97467E+02 |
7.97467E+00 |
7.980E+00 |
-6.14530E+01 |
4.03704E+01 |
-2.16861E-02 |
3.00769E-01 |
8.45101E+02 |
8.45100E+00 |
8.320E+00 |
7.47458E+01 |
7.09416E+01 |
2.69892E-01 |
2.15605E-01 |
9.20405E+02 |
9.20404E+00 |
8.860E+00 |
-6.27574E+00 |
9.91193E+01 |
-1.68510E-01 |
3.65878E-02 |
1.03065E+03 |
1.03065E+01 |
9.600E+00 |
7.55581E+01 |
-7.11683E+01 |
1.94515E-01 |
-3.84419E-01 |
1.17399E+03 |
1.17399E+01 |
9.920E+00 |
2.80293E+01 |
5.19272E+01 |
2.37573E-01 |
-7.77343E-02 |
1.19545E+03 |
1.19545E+01 |
1.062E+01 |
-1.02555E+01 |
-1.03330E+02 |
5.19531E-02 |
-4.14710E-01 |
1.33898E+03 |
1.33898E+01 |
1.128E+01 |
-6.75099E+01 |
7.23910E+01 |
7.00008E-02 |
9.21129E-02 |
1.42899E+03 |
1.42899E+01 |
1.192E+01 |
9.72411E+01 |
-3.17902E+01 |
2.84795E-01 |
-4.46956E-02 |
1.56828E+03 |
1.56828E+01 |
1.258E+01 |
-2.72573E+01 |
2.05437E+01 |
1.96481E-01 |
2.23026E-01 |
1.65862E+03 |
1.65862E+01 |
1.310E+01 |
6.11234E+01 |
-8.34626E+01 |
1.07751E-01 |
-3.88817E-01 |
1.76770E+03 |
1.76770E+01 |
1.384E+01 |
-3.34017E+01 |
-7.42701E+01 |
1.13260E-01 |
1.06752E-01 |
1.87612E+03 |
1.87612E+01 |
1.456E+01 |
8.45984E+01 |
-5.86784E+01 |
3.80565E-01 |
-4.53619E-02 |
2.05557E+03 |
2.05557E+01 |
1.528E+01 |
-3.36578E+01 |
-1.72431E+01 |
-1.29200E-01 |
-2.12960E-01 |
2.14788E+03 |
2.14788E+01 |
1.582E+01 |
7.63334E+01 |
7.06393E+01 |
2.03655E-01 |
4.00961E-01 |
2.25968E+03 |
2.25968E+01 |
1.650E+01 |
-2.90055E+00 |
8.07580E+00 |
-4.03298E-02 |
-1.13798E-02 |
2.32072E+03 |
2.32072E+01 |
1.748E+01 |
-8.47817E+01 |
-5.09991E+01 |
5.32560E-03 |
-3.82677E-02 |
2.41827E+03 |
2.41827E+01 |
1.800E+01 |
-4.13652E+01 |
4.41497E+01 |
4.26800E-02 |
1.70033E-01 |
2.43016E+03 |
2.43016E+01 |
1.840E+01 |
8.03769E+01 |
-5.94173E+01 |
1.57075E-01 |
4.85477E-02 |
2.43316E+03 |
2.43316E+01 |
1.886E+01 |
-9.20692E+01 |
3.40421E+01 |
-2.56363E-02 |
3.25315E-02 |
2.45228E+03 |
2.45228E+01 |
1.960E+01 |
-6.22050E+00 |
-5.83337E+01 |
4.31556E-02 |
-4.71022E-02 |
2.45441E+03 |
2.45441E+01 |
Modélisation F#
Caractéristiques de la modélisation#
Les modélisations testées sont DIS_T sur des mailles SEG2. Les caractéristiques de raideur des discrets sont donc du type: K_T_D_L, M_T_D_N.
Caractéristiques du maillage#
Nombre de nœuds: 3, nombre de mailles: 2, éléments SEG2: 2, éléments POI1: 1.
Conditions aux limites et chargements#
Les nœuds N1, N2, N3 sont bloqués dans la direction X.
Les nœuds N1 et N3 sont soumis au déplacement \(U(t)\) , la vitesse \(V(t)\) et l’accélération \(\gamma (t)\) dans les directions Y et Z.
Les conditions en déplacement sont des fonctions du temps:
\(\mathit{Depl}={U}_{1.}\sin(2\pi .{f}_{1}.t)+{U}_{2.}\sin(2\pi .{f}_{2}.t)+{U}_{3.}\sin(2\pi .{f}_{3}.t)\)
Suivant la direction \(Y\) : \((u,f)=[(\mathrm{0.20,0}.80),(\mathrm{0.15,1}.50),(\mathrm{0.10,3}.00)]\)
Suivant la direction \(Z\) : \((u,f)=[(-\mathrm{0.20,0}.90),(\mathrm{0.15,2}.00),(-\mathrm{0.10,2}.80)]\)
La condition en vitesse fonction du temps: \(V(t)=\dot{U}(t)\)
La condition en accélération fonction du temps: \(\gamma (t)=\ddot{U}(t)\)
Grandeurs testées et résultats#
Les grandeurs testées sont les déplacements dans le plan, les efforts dans le plan, la dissipation.
Les tolérances sont celles par défaut.
INST |
FY |
UY |
FZ |
UZ |
DISSIP |
1.78500E-01 |
-9.52285E+00 |
-9.52285E-03 |
1.73773E+00 |
1.73773E-03 |
0.00000E+00 |
1.45100E+00 |
-8.83105E+01 |
-1.62217E-01 |
4.94879E+01 |
1.16656E-01 |
1.00979E+01 |
2.77425E+00 |
-9.81071E+01 |
-2.56739E-01 |
-2.78561E+01 |
-4.34820E-02 |
6.79684E+01 |
4.40475E+00 |
6.15594E+01 |
8.85626E-02 |
8.08338E+01 |
2.20000E-01 |
2.80220E+02 |
5.21475E+00 |
3.64047E+01 |
-3.32108E-02 |
-9.57140E+01 |
-3.26796E-01 |
4.14575E+02 |
5.82650E+00 |
8.73484E+01 |
3.41345E-01 |
5.88935E+01 |
4.41383E-01 |
5.54339E+02 |
6.67125E+00 |
-9.72060E+01 |
-1.81786E-01 |
-2.97775E+01 |
-2.07197E-01 |
6.49955E+02 |
7.47850E+00 |
-8.24549E+01 |
-1.66154E-01 |
-5.97317E+01 |
-1.89185E-01 |
8.67545E+02 |
8.07975E+00 |
-3.70270E+01 |
-2.89837E-01 |
-9.23438E+01 |
4.67886E-02 |
9.58962E+02 |
8.61150E+00 |
-6.02897E+01 |
2.95664E-01 |
-6.44423E+01 |
-3.58656E-01 |
1.06271E+03 |
9.59300E+00 |
7.82344E+01 |
2.51358E-01 |
-6.95014E+01 |
-4.29696E-01 |
1.28286E+03 |
1.01268E+01 |
-1.01830E+02 |
-3.72252E-01 |
1.85394E+01 |
7.85525E-02 |
1.37195E+03 |
1.09618E+01 |
5.79435E+01 |
2.41413E-01 |
-8.48922E+01 |
-2.26152E-01 |
1.52979E+03 |
1.16763E+01 |
1.94219E+01 |
-2.01469E-01 |
-9.92547E+01 |
-2.37830E-01 |
1.66580E+03 |
1.21353E+01 |
-5.53783E+01 |
5.35186E-02 |
6.32611E+01 |
-2.40125E-01 |
1.75090E+03 |
1.30893E+01 |
5.37249E+01 |
1.33765E-02 |
-8.90513E+01 |
-4.86920E-01 |
1.92774E+03 |
1.40900E+01 |
-5.35883E+01 |
-4.72384E-01 |
-9.03927E+01 |
-3.13451E-01 |
2.10573E+03 |
1.47685E+01 |
-7.72478E+01 |
-2.74588E-03 |
6.68629E+01 |
4.24219E-01 |
2.27596E+03 |
1.56093E+01 |
9.21142E+01 |
3.71403E-05 |
-3.76089E+01 |
-1.61524E-01 |
2.39968E+03 |
1.66685E+01 |
-9.95112E+01 |
-1.25825E-01 |
-1.44851E+01 |
-1.48023E-01 |
2.52738E+03 |
1.77000E+01 |
-9.72174E+01 |
-1.10377E-01 |
-2.44149E+01 |
-4.87330E-02 |
2.64239E+03 |
1.83155E+01 |
9.87313E+01 |
8.53027E-02 |
-1.37029E+01 |
7.16409E-02 |
2.66226E+03 |
1.89980E+01 |
-6.21933E+01 |
-5.04685E-02 |
7.77303E+01 |
4.14958E-02 |
2.68767E+03 |
Synthèse des résultats#
Ces tests permettent de vérifier le bon fonctionnement des éléments discrets avec le comportement DIS_ECRO_TRAC dans le cadre d’une utilisation avec la commande DYNA_NON_LINE et DYNA_VIBRA.
Le comportement est testé :
dans la direction \(x\) locale du discret, avec un écrouissage isotrope.
dans les directions y et z, plan tangent au discret, avec un écrouissage isotrope et cinématique.
La commande STAT_NON_LINE utilise un algorithme implicite et calcule 1281 pas de temps, sans adaptation du pas.
La commande DYNA_VIBRA utilise un algorithme explicite et adapte le pas pour la résolution du schéma en temps, cela conduit à calculer 42796 pas de temps.
Bien que le nombre de pas de temps lors de l’étude avec DYNA_VIBRA soit 33 fois plus important que pour l’étude avec STAT_NON_LINE, la commande DYNA_VIBRA est 10 fois plus rapide en temps CPU que la commande STAT_NON_LINE.
Remarque : l’écrouissage cinématique n’est pas disponible dans la direction x locale du discret (aucune demande et besoin à ce jour).
