v2.02.005 SDLL05- Poutre élancée sur 2 appuis#

Résumé:

Le test dynamique en élasticité linéaire sert à valider les éléments de poutre droite POU_D_T.

Ce cas-test concerne une poutre élancée sur 2 appuis.

On teste les fréquences en comparant des résultats de simulation avec la solution de référence AFNOR (ref. [1]) ainsi que ceux obtenus avec le logiciel Pipestress.

Modélisation A#

Caractéristiques de la modélisation#

Éléments POU_D_T et DIS_TR.

Caractéristiques du maillage#

Nombre de nœuds

Nombre d’éléments

7

6

Tableau 2.2-1

Grandeurs testées et résultats#

Mode

Valeur AFNOR (Hz)

Valeur Pipestress (Hz)

Valeur Aster (Hz)

Écart Aster-AFNOR (%)

1

28.702

28.704

28.7016526236311

0.1(*)

2

114.807

114.019

115.1410411377123

0.9840826

Tableau 2.3-1: Comparaison des fréquences

(*): la valeur de l’écart de 0,1% étant la valeur par défaut pour la vérification par l’opérateur TEST_RESU est indiquée quand l’écart réel est plus petit que celle par défaut.

Déformée modale#

../../../../_images/10000201000003BB00000276FDDC91ABDCA85272.png

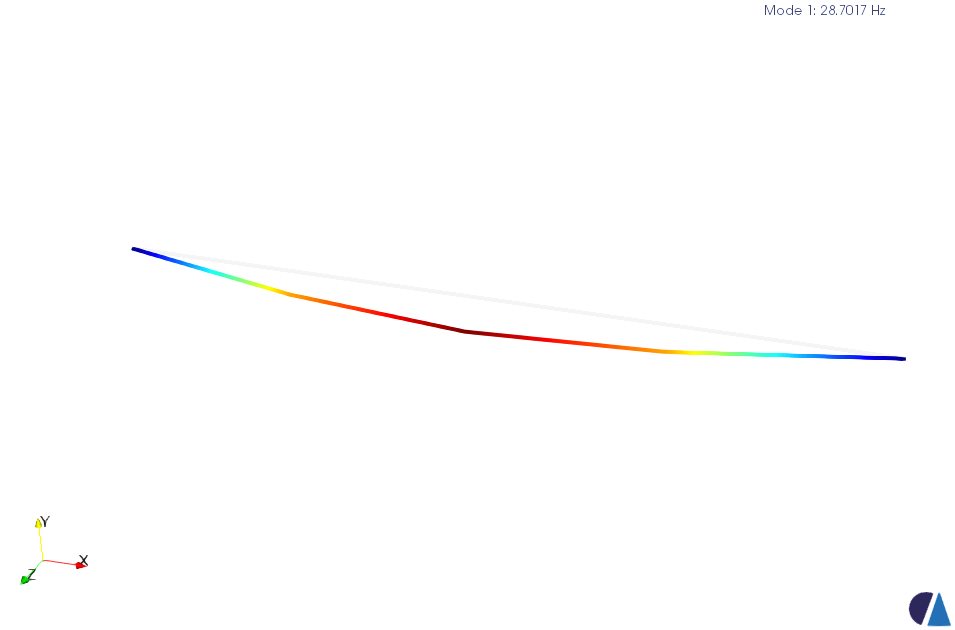

Figure 2.4-1:Déformée modale mode 1

Synthèse des résultats#

Les résultats montrent le bon fonctionnement des éléments POU_D_Tdansce cas-test d’une poutre élancée sur 2 appuis.
