v1.01.372 PLEXU11 – Validation de l’utilisation des ressorts de sol dans CALC_EUROPLEXUS

Résumé:

Ce test vise à valider l’utilisation d’éléments DISCRET dans CALC_EUROPLEXUS.

Modélisation B

But

Dans cette modélisation, on souhaite valider l’utilisation des tapis de ressorts avec des éléments DIS_T de longueur nulle. La fonctionnalité est déjà validée pour des éléments DIS_TR de longueur nulle. Cela fournit donc les valeurs de référence.

Description

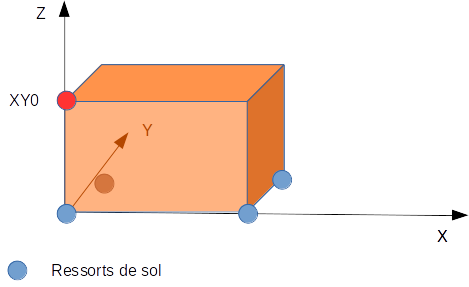

Une structureen forme de parallélépipède composée d’un seul élément repose sur un tapis constitué ici de 4 ressorts. On impose une force constante sur un nœud sommet du cube \(\mathit{XY}0\) (avec des composantes dans les 3 directions de l’espace). On vérifie ensuite que les valeurs de déplacement au nœud \(\mathit{XY}0\) sont les mêmes avec la modélisation DIS_T qu’avec la modélisation DIS_TR (référence).

Géométrie

Paramètres des matériaux

Structure :

Module d’Young: \(30000\mathit{MPa}\)

Coefficient de Poisson: \(0.3\)

Masse volumique: \(2500\mathit{kg}/{m}^{3}\)

Ressorts:

GROUP_NO	Raideurs	Amortissement
DIS_TR	1E6,1E6,1E6,2.5E5,2.5E5,5.E5	1E3, 1E3, 1E3, 2.5E2 , 2.5E2 , 5.E2
DIS_T	1E6,1E6,1E6	1E3,1E3,1E3

Remarque: les valeurs en rotation sur les DIS_TR données à RIGI_PARASOL dans ce cas précis permettent que les valeurs de rotations soient nulles sur chaque élément du tapis de ressorts.

Chargements

Les forces constantes suivantes sont imposées au nœud \(\mathit{XY}0\) :

• \(\mathit{FX}=1000N\)

• \(\mathit{FY}=2000N\)

• \(\mathit{FZ}=-3000N\)

Valeurs testées

On teste les valeurs à l’instant final: \(0.5s\)

GROUP_NO	NUME_ORDRE	Composante	Référence	Valeur de référence
XY0	4331	\(\mathit{DX}\)	AUTRE_ASTER	-0.00210267324236
XY0	4331	\(\mathit{DY}\)	AUTRE_ASTER	0.00175325119557
XY0	4331	\(\mathit{DZ}\)	AUTRE_ASTER	-0.00691531181833

Conclusion

Les résultats de comparaison pour ces tests montrent que les différentes fonctionnalités sont correctement prises en compte par CALC_EUROPLEXUS.
