v3.01.008 SSLL08- Arc mince bi-articulé en flexion plane#
Résumé:
Le test statique en élasticité linéaire sert à valider les éléments de poutre droite POU_D_T.
Ce cas-test concerne un arc mince bi-articulé en flexion plane.
On teste les déplacements et rotations en comparant des résultats de simulation avec la solution de référence AFNOR (ref. [1]) ainsi que ceux obtenus avec le logiciel Pipestress.
Modélisation A#
Caractéristiques de la modélisation#
Éléments POU_D_T.
Caractéristiques du maillage#
Nombre de nœuds |
Nombre d’éléments |
79 |
78 |
Tableau 2.2-1
Grandeurs testées et résultats#
Point |
Grandeur et unité |
Valeur AFNOR |
Valeur Pipestress |
Valeur Aster |
Ecart Aster-AFNOR (%) |
5 |
:math:`theta ` -rotation(rad) |
-0.030774 |
-0.03077019 |
-0.030779 |
0.1(*) |
20 |
:math:`theta ` -rotation(rad) |
0.030774 |
0.03077273 |
0.030779 |
0.1(*) |
10 |
v-flèche (mm) |
-19.206 |
-19.214 |
-19.21638186 |
0.1(*) |
20 |
v-flèche (mm) |
53.912 |
53.920 |
53.920 |
0.1(*) |
Tableau 2.3-1
(*): la valeur de l’écart de 0,1% étant la valeur par défaut pour la vérification par l’opérateur TEST_RESU est indiquée quand l’écart réel est plus petit que celle par défaut.

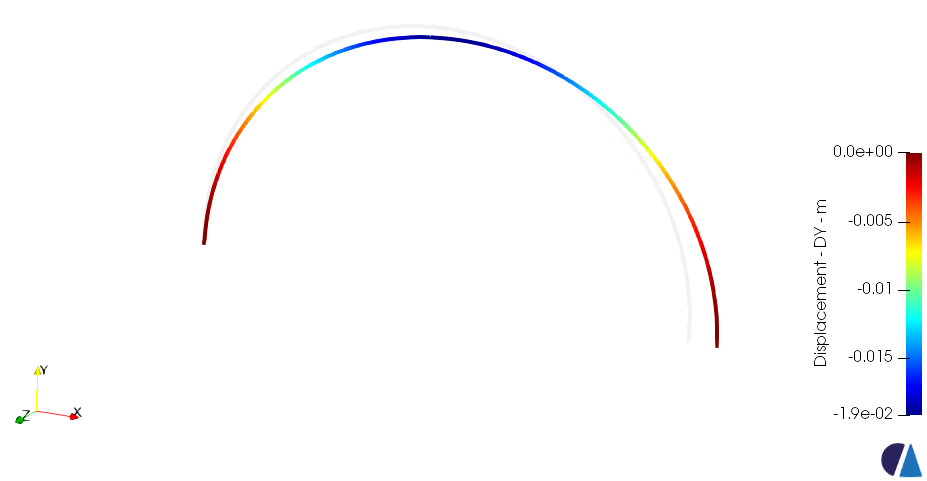

Déplacement#
Figure 2.4-1
Synthèse des résultats#
Les résultats montrent le bon fonctionnement des éléments POU_D_Tdanscas-test concernantun arc mince bi-articulé en flexion plane .
