v3.01.005 SSLL05 – Bilame : poutres encastrées reliées par un élément indéformable#
Résumé:
Le test statique en élasticité linéaire sert à valider les éléments de poutre droite POU_D_T.
Ce cas-test concerne des poutres encastrées reliées par un élément indéformable.
On teste les réactions d’appuis et moments de flexion ainsi que la flèche en comparant des résultats de simulation avec la solution de référence AFNOR (ref. [1]) ainsi que ceux obtenus avec le logiciel Pipestress.
Modélisation A#
Caractéristiques de la modélisation#
Éléments POU_D_T.
Caractéristiques du maillage#
Nombre de nœuds |
Nombre d’éléments |
6 |
5 |
Tableau 2.2-1
Grandeurs testées et résultats#
Point |
Grandeur et unité |
Valeur AFNOR |
Valeur Pipestress |
Valeur Aster |
Écart Aster-AFNOR (%) |
10 |
v-flèche (mm) |
-125 |
-125 |
-127 |
1.962142 |
20 |
v-flèche (mm) |
-125 |
-125 |
-127 |
1.962142 |
5 |
V-réaction (N) |
500 |
500 |
520 |
3.923998 |
5 |
M-moment (N.m) |
500 |
500 |
513 |
2.616038 |
30 |
V-réaction (N) |
500 |
500 |
520 |
3.923998 |
30 |
M-moment (N.m) |
500 |
500 |
513 |
2.616038 |
Tableau 2.3-1

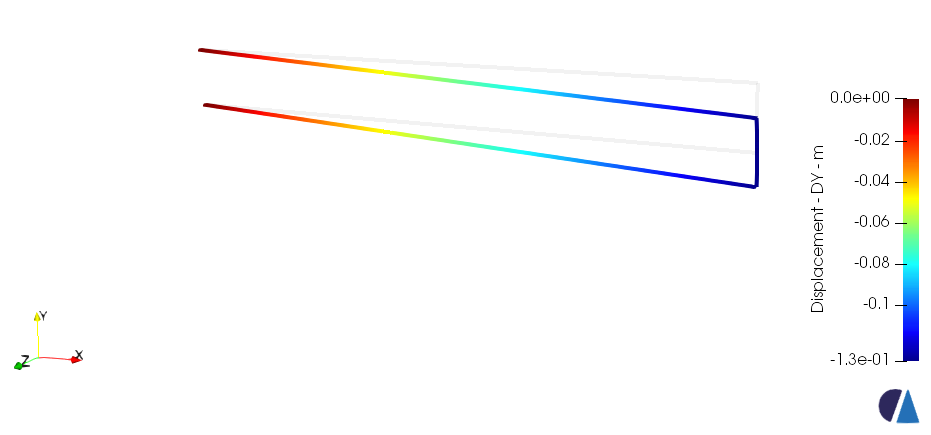

Déplacement#
Figure 2.4-1
Synthèse des résultats#
Les résultats montrent le bon fonctionnement des éléments POU_D_Tdanscas-test concernantdes poutres reliées par un élément indéformable .
