v3.01.007 SSLL0 7 - Arc mince encastré en flexion hors plan

Résumé:

Le test statique en élasticité linéaire sert à valider les éléments de poutre droite POU_D_T.

Ce cas test concerne un arc mince encastré en flexion hors plan.

On teste les déplacements et moments en comparant des résultats de simulation avec la solution de référence AFNOR (ref. [1]) ainsi que ceux obtenus avec le logiciel Pipestress.

Modélisation A

Caractéristiques de la modélisation

Éléments POU_D_T.

Caractéristiques du maillage

Nombre de nœuds	Nombre d’éléments
39	38

Tableau 2.2-1

Grandeurs testées et résultats

Point	Grandeur et unité	Valeur AFNOR	Valeur Pipestress	Valeur Aster	Écart Aster-AFNOR (%)
20	uB-flèche (mm)	134.62	134.654	134.6131967003	0.1(*)
10	Mt-Moment de torsion (N.m)	74.118	74	74.16736442395	0.1(*)
10	Mf-Moment de flexion (N.m)	-96.5925	-97	-96.5204677687	0.1(*)

Tableau 2.3-1

(*): la valeur de l’écart de 0,1% étant la valeur par défaut pour la vérification par l’opérateur TEST_RESU est indiquée quand l’écart réel est plus petit que celle par défaut.

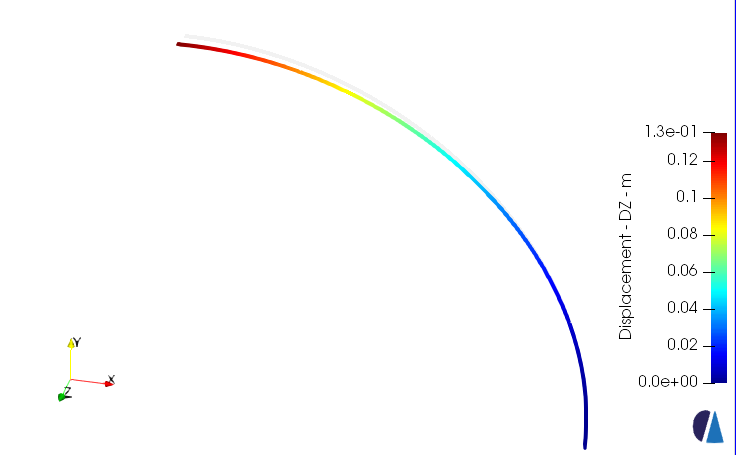

Déplacement

Figure 2.4-1

Synthèse des résultats

Les résultats montrent le bon fonctionnement des éléments POU_D_Tdanscas-test concernantun arc mince encastré en flexion hor plan .
