v6.04.126 SSNV126 - Éprouvette en traction-relaxation anisotherme avec le modèle VENDOCHAB#

Résumé:

Le modèle VENDOCHAB, reprend une formulation proposée par Chaboche. Il s’agit d’une formulation couplée qui couvre une loi élasto-viscoplastique avec écrouissage isotrope multiplicatif et une cinétique d’endommagement isotrope. Cette loi a été initialement développée pour prédire la durée de vie et la fissuration des aubes des turboréacteurs et plus généralement pour prévoir le temps de ruine des structures sollicitées à hautes températures.

Ce test de mécanique quasi-statique non linéaire permet de valider le modèle VENDOCHAB en \(\mathrm{3D}\) dans le cas d’une éprouvette soumise à un essai de traction uniaxial anisotherme. Les états de contrainte et de déformation sont homogènes dans l’éprouvette. Ce test valide également l’intégration explicite et implicite de ce modèle. Les équations de cette formulation couplée sont décrites dans le fascicule de référence [R5.03.15].

Deux modélisations de l’éprouvette sont testées l’une avec un unique élément \(\mathrm{3D}\) à 8 nœuds (HEXA8), l’autre avec un quadrangle à 8 nœuds (QUAD8) en AXIS.

Solution de référence#

Méthode de calcul#

La solution de référence est obtenue par intégration des équations du modèle sous Mathematica pour une modélisation axisymétrique. Pour cela, il suffit d’écrire les équations formelles du système, de leur appliquer la règle de transformation caractérisant la loi de Hooke et de résoudre le système différentiel non-linéaire. L’utilisateur souhaitant obtenir plus de renseignement pourra se rapporter à la note HT-2C/97/016/A

Voici les résultats d’intégration du comportement, suivant le cas où le coefficient \({K}_{D}\) est choisi dépendant de la température et de \({\sigma}_{0}\) (modélisation a et b):

../../../../_images/100002010000032C00000264BBCC59A999A46512.png ../../../../_images/100002010000032C0000026467E2A8D3195EB6A6.png

SIGM pour K_D(T,SIG)

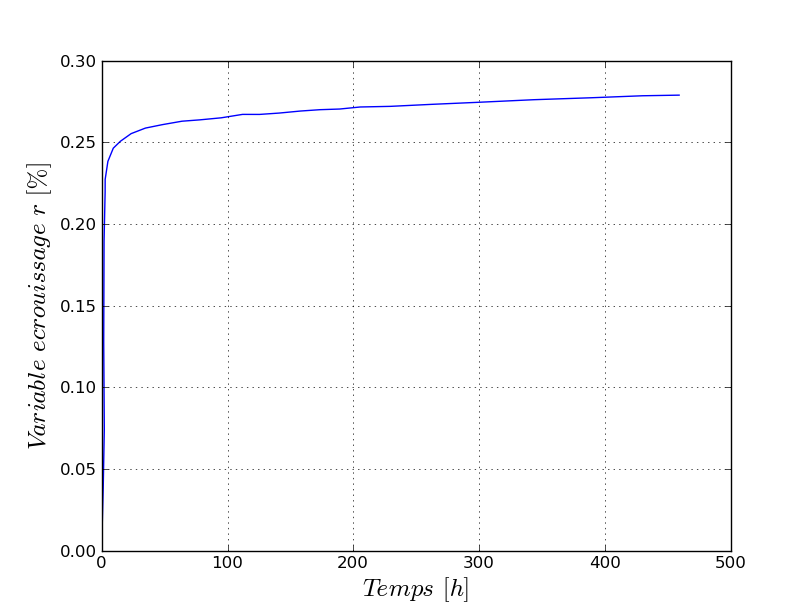

r pour K_D(T,SIG)

../../../../_images/100002010000032C00000264EA70E8DE8B783DB4.png ../../../../_images/100002010000032C00000264C2994BE6692D2949.png

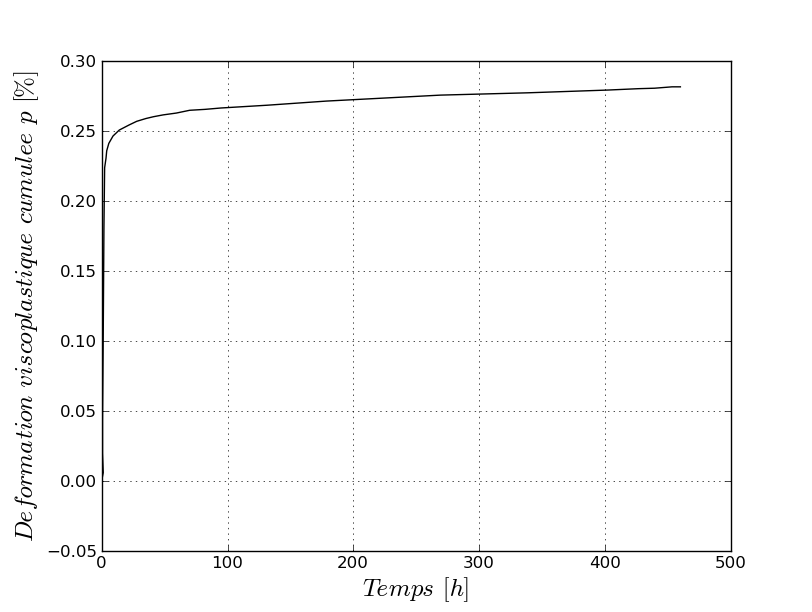

p pour K_D(T,SIG)

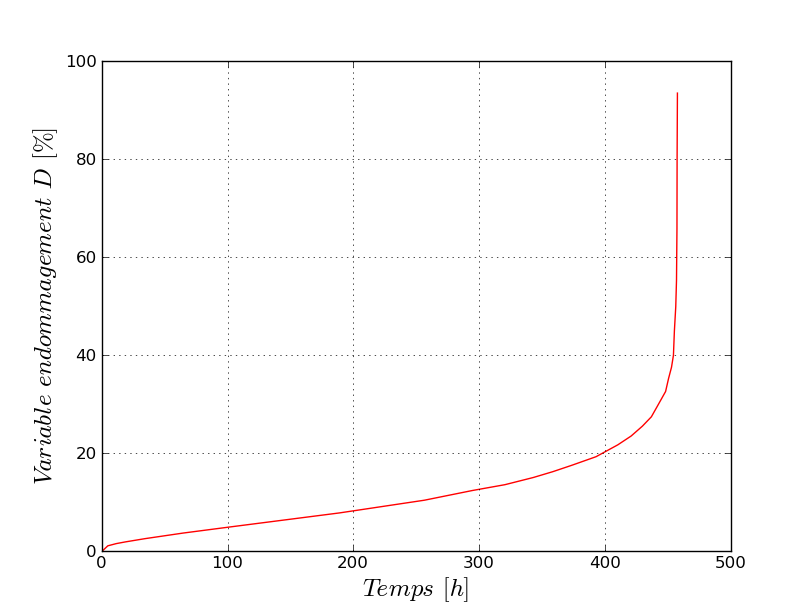

D pour K_D(T,SIG)

Voici les résultats d’intégration du comportement, suivant le cas où le coefficient \({K}_{D}\) est choisi dépendant uniquement de la température (modélisation c et d):

../../../../_images/100002010000032C00000264EAF1F9F38F9CDCAF.png ../../../../_images/100002010000032C0000026467E2A8D3195EB6A6.png

SIGM pour K_D(T)

r pour K_D(T)

../../../../_images/100002010000032C00000264338DB73851BB0382.png ../../../../_images/100002010000032C00000264F434C0AE1E85C502.png

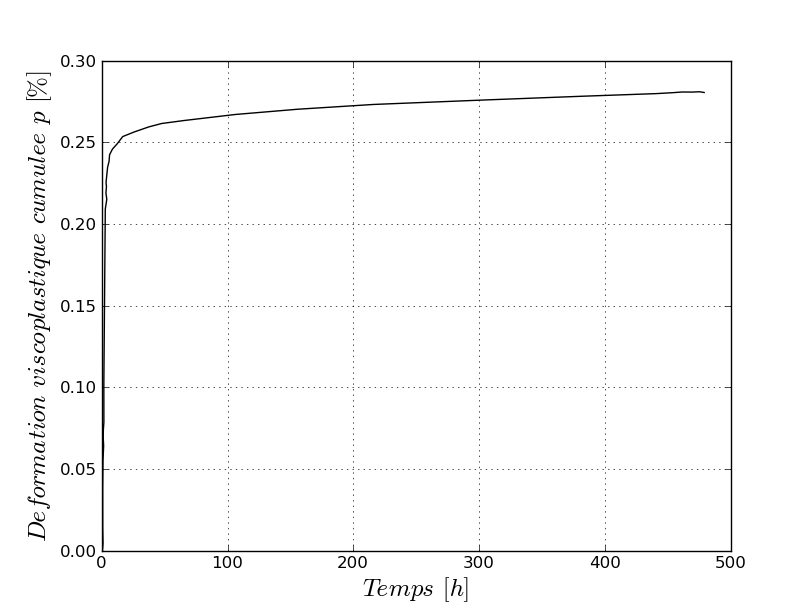

p pour K_D(T)

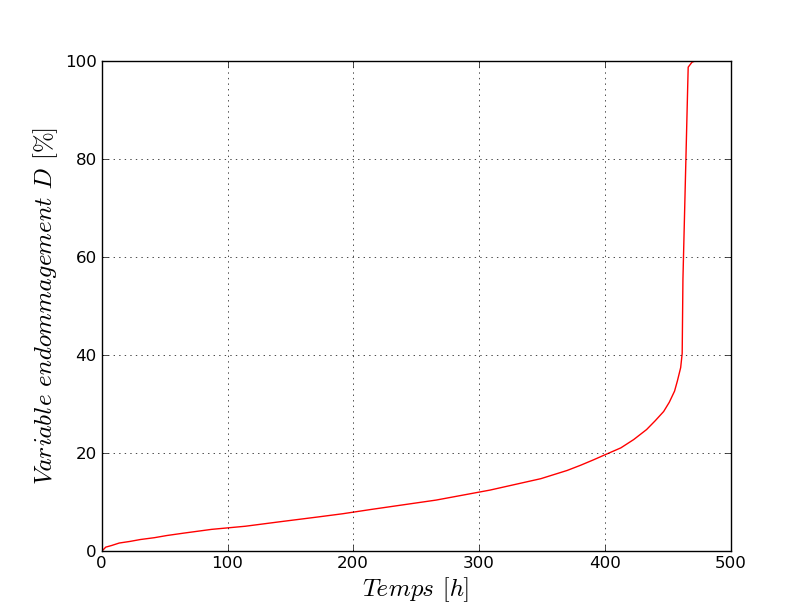

D pour K_D(T)

Dans les graphiques ci-dessus, \(D\) est la variable d’endommagement correspondant à la variable interne \(\mathit{V9}\) , \(r\) est la variable d’écrouissage viscoplastique multiplicatif correspondant à la variable interne \(\mathit{V8}\) et \(p\) est la déformation viscoplastique cumulée correspondant à la variable interne \(\mathit{V7}\) .

On a également la correspondance suivantes, par rapports aux paramètres du mot clé VENDOCHAB:

\(N={N}_{\mathit{VP}}\)

\(M={M}_{\mathit{VP}}\)

\(K={K}_{\mathit{VP}}\)

\(A={A}_{D}\)

\(R={R}_{D}\)

\(k={K}_{D}\)

Résultats de référence#

Le coefficient \({K}_{D}`est choisi dépendant de la température et de :math:`{\sigma}_{0}\).#

Évolution de la contrainte, \({\sigma}_{0}\) , en fonction du temps. On teste cette valeur à différents instants:

Instant

Référence

20

252.76091

2000

164.261

200000

101.596

1000000

75.978499999999997

1600000

55.542099999999998

Tableau 2.2.1-1 : Résultats de référence pour K_D(T,SIG)

Évolution de la variable d’endommagement, \(D\) en fonction du temps. On teste cette valeur à différents instants selon la modélisation:

Instant

Référence

20

2.3168400000000001E-4

2000

2.77144E-3

200000

0.032255100000000002

1000000

0.110134

1600000

0.28131600000000001

Tableau 2.2.1-2 : Résultats de référence pour K_D(T,SIG)

Évolution de la variable d’écrouissage isotrope viscoplastique, \(r\) , en fonction du temps. On teste cette valeur à différents instants:

Instant

Référence

20

1.6445100000000001E-3

2000

2.2312600000000001E-3

200000

2.6251500000000001E-3

1000000

2.7477999999999999E-3

1600000

2.79276E-3

Tableau 2.2.1-3 : Résultats de référence pour K_D(T,SIG)

Évolution de la variable d’écrouissage isotrope viscoplastique, \(p\) , en fonction du temps. On teste cette valeur à différents instants:

Instant

Référence

20

1.6445699999999999E-3

2000

2.2318799999999999E-3

200000

2.6301200000000001E-3

1000000

2.7607899999999999E-3

1600000

2.8147799999999998E-3

Tableau 2.2.1-4 : Résultats de référence pour K_D(T,SIG)

Le coefficient :math:`{K}_{D}`est choisi uniquement dépendant de la température .#

Évolution de la contrainte, \({\sigma}_{0}\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Référence

20

253.02000000000001

2000

164.36000000000001

200000

102.16

1000000

79.920000000000002

1600000

70.900000000000006

Tableau 2.2.2-1 : Résultats de référence pour K_D(T)

Évolution de la variable d’endommagement, \(D\) en fonction du temps. On teste cette valeur à différents instants selon la modélisation :

Instant

Référence

20

2.32E-4

2000

2.7399E-3

200000

0.027560999999999999

1000000

0.066266500000000006

1600000

0.090278800000000006

Tableau 2.2.2-2 : Résultats de référence pour K_D(T)

Évolution de la variable d’écrouissage isotrope viscoplastique, \(r\) , en fonction du temps. On teste cette valeur à différents instants:

Instant

Référence

20

1.6459999999999999E-3

2000

2.2339E-3

200000

2.6282800000000002E-3

1000000

2.7522900000000001E-3

1600000

2.7992999999999998E-3

Tableau 2.2.2-3 : Résultats de référence pour K_D(T)

Évolution de la variable d’écrouissage isotrope viscoplastique, \(p\) , en fonction du temps. On teste cette valeur à différents instants:

Instant

Référence

20

1.6461E-3

2000

2.2344999999999999E-3

200000

2.6329000000000001E-3

1000000

2.762699E-3

1600000

2.8137000000000001E-3

Tableau 2.2.2-4 : Résultats de référence pour K_D(T)

Incertitudes sur la solution#

Précision des codes

Bibliographie#

  1. HT-2C/97/016/A, Dupas P., Description de la loi de comportement viscoplastique couplée à la loi de comportement isotrope de Chaboche introduite dans le Code_Aster, 1997.

  2. Manuel de référence Aster R5.03.15, Comportement viscoplastique avec endommagement de Chaboche.

Modélisation A#

Caractéristiques de la modélisation#

On utilise une modélisation 3D.

Le coefficient \({K}_{D}\) est choisi dépendant de la température et de \({\sigma}_{0}\) .

T(°C)

0 MPa

100 MPa

200 MPa

900

14,355

14,855

15,355

1000

14,5

15

15,5

1025

14,5363

15,0363

15,5363

1050

14,5725

15,0725

15,5725

Tableau 3.1-1 : K_D de la modélisation A

La discrétisation en temps est assez fine:

(    JUSQU_A = 2, NOMBRE = 10),

(    JUSQU_A = 2., NOMBRE = 10),

(    JUSQU_A = 20., NOMBRE = 10),

(    JUSQU_A = 200., NOMBRE = 10),

(    JUSQU_A = 2000., NOMBRE = 10),

(    JUSQU_A = 20000., NOMBRE = 10),

(    JUSQU_A = 200000., NOMBRE = 10),

(    JUSQU_A = 1000000., NOMBRE = 30),

(    JUSQU_A = 1600000., NOMBRE = 30),

(    JUSQU_A = 1700000., NOMBRE = 40),

(    JUSQU_A = 1800000., NOMBRE = 40),

(    JUSQU_A = 1900000., NOMBRE = 40),

(    JUSQU_A = 2000000., NOMBRE = 40),

(    JUSQU_A = 2100000., NOMBRE = 40),

(    JUSQU_A = 2200000., NOMBRE = 40),

(    JUSQU_A = 2300000., NOMBRE = 40),

(    JUSQU_A = 2400000., NOMBRE = 40),

(    JUSQU_A = 2500000., NOMBRE = 40),

Caractéristiques du maillage#

On choisit de représenter l’éprouvette cylindrique par un pavé afin de pouvoir réaliser un calcul sur un seul élément. La modélisation possède 3 plans de symétrie

Nombre de nœuds: 8

Nombre de mailles: 1 (HEXA8)

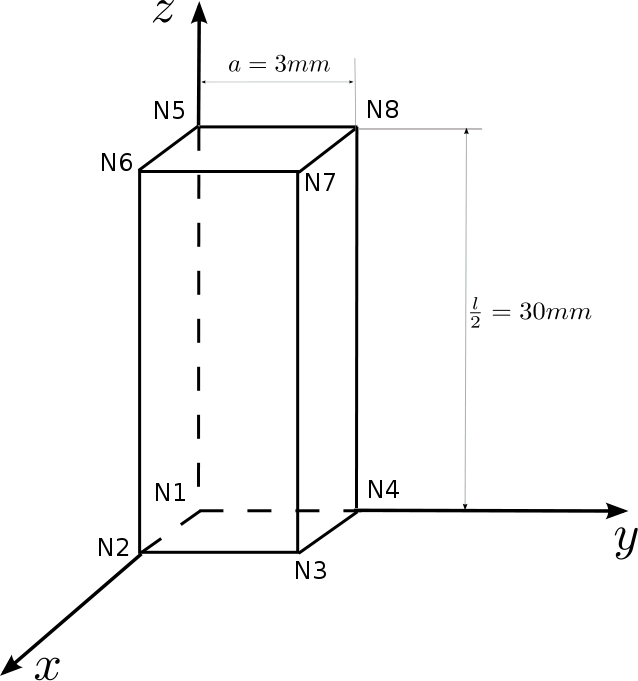

../../../../_images/100002010000027E000002A9D2D338CDC42533CB.png

Image 3.2-1: Maillage de la modélisation A

Grandeurs testées et résultats#

Deux calculs sont effectués, le premier avec un algorithme d’intégration explicite (ALGO_INTE=”RUNGE_KUTTA”), le second avec un algorithme d’intégration implicite (ALGO_INTE=”NEWTON”).

Calcul en résolution explicite:

Évolution de la contrainte, \({\sigma}_{0}\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

252.76091

0.5

2000

“ANALYTIQUE”

164.261

0.5

200000

“ANALYTIQUE”

101.596

0.5

1000000

“ANALYTIQUE”

75.978499999999997

0.5

1600000

“ANALYTIQUE”

55.542099999999998

10.0

Tableau 3.3-1 : Résultats de la modélisation A

Évolution de la variable d’endommagement, \(D\) en fonction du temps. On teste cette valeur à différents instants selon la modélisation :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

2.3168400000000001E-4

0.5

2000

“ANALYTIQUE”

2.77144E-3

0.5

200000

“ANALYTIQUE”

0.032255100000000002

0.5

1000000

“ANALYTIQUE”

0.110134

1.0

1600000

“ANALYTIQUE”

0.28131600000000001

10.0

Tableau 3.3-2 : Résultats de la modélisation A

Évolution de la variable d’écrouissage isotrope viscoplastique, \(r\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

1.6445100000000001E-3

0.5

2000

“ANALYTIQUE”

2.2312600000000001E-3

0.5

200000

“ANALYTIQUE”

2.6251500000000001E-3

0.5

1000000

“ANALYTIQUE”

2.7477999999999999E-3

0.5

1600000

“ANALYTIQUE”

2.79276E-3

0.5

Tableau 3.3-3 : Résultats de la modélisation A

Évolution de la variable d’écrouissage isotrope viscoplastique, \(p\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

1.6445699999999999E-3

0.5

2000

“ANALYTIQUE”

2.2318799999999999E-3

0.5

200000

“ANALYTIQUE”

2.6301200000000001E-3

0.5

1000000

“ANALYTIQUE”

2.7607899999999999E-3

0.5

1600000

“ANALYTIQUE”

2.8147799999999998E-3

0.5

Tableau 3.3-4 : Résultats de la modélisation A

Calcul en résolution implicite :

Évolution de la contrainte, \({\sigma}_{0}\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

252.76091

2.5

2000

“ANALYTIQUE”

164.261

2.5

200000

“ANALYTIQUE”

101.596

2.5

Tableau 3.3-5: Résultats de la modélisation A

Évolution de la variable d’endommagement, \(D\) en fonction du temps. On teste cette valeur à différents instants selon la modélisation :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

2.3168400000000001E-4

3.5

2000

“ANALYTIQUE”

2.77144E-3

4.0

200000

“ANALYTIQUE”

0.032255100000000002

7.0

Tableau 3.3-6: Résultats de la modélisation A

Évolution de la variable d’écrouissage isotrope viscoplastique, \(r\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

1.6445100000000001E-3

2.5

2000

“ANALYTIQUE”

2.2312600000000001E-3

1.0

200000

“ANALYTIQUE”

2.6251500000000001E-3

1.0

Tableau 3.3-7: Résultats de la modélisation A

Évolution de la variable d’écrouissage isotrope viscoplastique, \(p\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

1.6445699999999999E-3

2.5

2000

“ANALYTIQUE”

2.2318799999999999E-3

1.0

200000

“ANALYTIQUE”

2.6301200000000001E-3

0.5

Tableau 3.3-8: Résultats de la modélisation A

Remarque: Ce calcul ne converge pas au-delà de l’instant 200000.

Modélisation B#

Caractéristiques de la modélisation#

On utilise une modélisation AXIS.

Dans ce cas, le coefficient \({K}_{D}\) est choisi dépendant de la température et de \({\sigma}_{0}\) .

T(°C)

0 MPa

100 MPa

200 MPa

900

14,355

14,855

15,355

1000

14,5

15

15,5

1025

14,5363

15,0363

15,5363

1050

14,5725

15,0725

15,5725

Tableau 4.1-1 : K_D de la modélisation B

La discrétisation en temps est assez fine:

(    JUSQU_A = 2, NOMBRE = 10),

(    JUSQU_A = 2., NOMBRE = 10),

(    JUSQU_A = 20., NOMBRE = 10),

(    JUSQU_A = 200., NOMBRE = 10),

(    JUSQU_A = 2000., NOMBRE = 10),

(    JUSQU_A = 20000., NOMBRE = 10),

(    JUSQU_A = 200000., NOMBRE = 10),

(    JUSQU_A = 1000000., NOMBRE = 30),

(    JUSQU_A = 1600000., NOMBRE = 30),

(    JUSQU_A = 1700000., NOMBRE = 40),

(    JUSQU_A = 1800000., NOMBRE = 40),

(    JUSQU_A = 1900000., NOMBRE = 40),

(    JUSQU_A = 2000000., NOMBRE = 40),

(    JUSQU_A = 2100000., NOMBRE = 40),

(    JUSQU_A = 2200000., NOMBRE = 40),

(    JUSQU_A = 2300000., NOMBRE = 40),

(    JUSQU_A = 2400000., NOMBRE = 40),

(    JUSQU_A = 2500000., NOMBRE = 40),

Caractéristiques du maillage#

On choisit de représenter l’éprouvette cylindrique par un quadrangle à 8 nœuds en axisymétrie.

Nombre de nœuds: 8

Nombre de mailles: 1 (QUAD8)

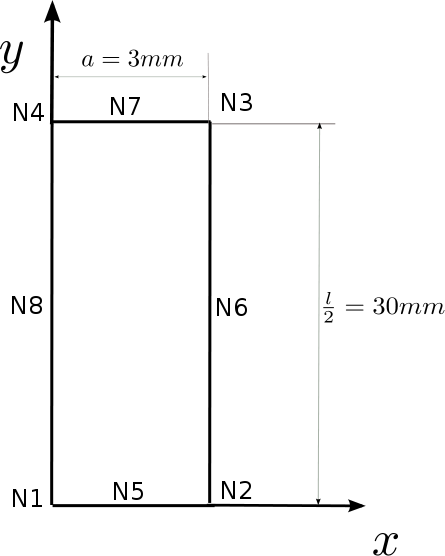

../../../../_images/10000201000001BD0000022CAEC440B46B4E3C28.png

Image 4.2-1: Maillage de la modélisation B

Grandeurs testées et résultats#

Évolution de la contrainte, \({\sigma}_{0}\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

1000000

“ANALYTIQUE”

75.978499999999997

0.5

1600000

“ANALYTIQUE”

55.542099999999998

10.0

Tableau 4.3-1 : Résultats de la modélisation B

Évolution de la variable d’endommagement, \(D\) en fonction du temps. On teste cette valeur à différents instants selon la modélisation :

Instant

Type de référence

Référence

Tolérance (%)

1000000

“ANALYTIQUE”

0.110134

1.0

1600000

“ANALYTIQUE”

0.28131600000000001

10.0

Tableau 4.3-2 : Résultats de la modélisation B

Évolution de la variable d’écrouissage isotrope viscoplastique, \(r\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

1000000

“ANALYTIQUE”

2.7477999999999999E-3

0.5

1600000

“ANALYTIQUE”

2.79276E-3

0.5

Tableau 4.3-3 : Résultats de la modélisation B

Évolution de la variable d’écrouissage isotrope viscoplastique, \(p\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

1000000

“ANALYTIQUE”

2.7607899999999999E-3

0.5

1600000

“ANALYTIQUE”

2.8147799999999998E-3

0.5

Tableau 4.3-4 : Résultats de la modélisation B

Modélisation C#

Caractéristiques de la modélisation#

On utilise une modélisation 3D.

On effectue deux calculs qui ne diffèrent que par l’algorithme d’intégration: “NEWTON” et “RUNGE_KUTTA”.

Dans ce cas, le coefficient \({K}_{D}\) est choisi uniquement dépendant de la température.

T(°C)

900

1000

1025

\({K}_{D}\)

15

15

15

Tableau 5.1-1 : K_D de la modélisation C

La discrétisation en temps est assez fine:

(    JUSQU_A = 2, NOMBRE = 10),

(    JUSQU_A = 2., NOMBRE = 10),

(    JUSQU_A = 20., NOMBRE = 10),

(    JUSQU_A = 200., NOMBRE = 10),

(    JUSQU_A = 2000., NOMBRE = 10),

(    JUSQU_A = 20000., NOMBRE = 10),

(    JUSQU_A = 200000., NOMBRE = 10),

(    JUSQU_A = 1000000., NOMBRE = 30),

(    JUSQU_A = 1600000., NOMBRE = 30),

(    JUSQU_A = 1700000., NOMBRE = 40),

(    JUSQU_A = 1800000., NOMBRE = 40),

(    JUSQU_A = 1900000., NOMBRE = 40),

(    JUSQU_A = 2000000., NOMBRE = 40),

(    JUSQU_A = 2100000., NOMBRE = 40),

(    JUSQU_A = 2200000., NOMBRE = 40),

(    JUSQU_A = 2300000., NOMBRE = 40),

(    JUSQU_A = 2400000., NOMBRE = 40),

(    JUSQU_A = 2500000., NOMBRE = 40),

Caractéristiques du maillage#

On choisit de représenter l’éprouvette cylindrique par un pavé afin de pouvoir réaliser un calcul sur un seul élément. La modélisation possède 3 plans de symétrie.

Nombre de nœuds: 8

Nombre de mailles: 1 (HEXA8)

../../../../_images/100002010000027E000002A9D2D338CDC42533CB.png

Image 5.2-1: Maillage de la modélisation C

Grandeurs testées et résultats#

Cas RUNGE_KUTTA + Matrice ELASTIQUE#

Évolution de la contrainte, \({\sigma}_{0}\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

253.02000000000001

0.5

2000

“ANALYTIQUE”

164.36000000000001

0.5

200000

“ANALYTIQUE”

102.16

0.5

1000000

“ANALYTIQUE”

79.920000000000002

0.5

1600000

“ANALYTIQUE”

70.900000000000006

1.0

Tableau 5.3.1-1 : Résultats de la modélisation C

Évolution de la variable d’endommagement, \(D\) en fonction du temps. On teste cette valeur à différents instants selon la modélisation :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

2.32E-4

0.5

2000

“ANALYTIQUE”

2.7399E-3

0.5

200000

“ANALYTIQUE”

0.027560999999999999

0.5

1000000

“ANALYTIQUE”

0.066266500000000006

1.0

1600000

“ANALYTIQUE”

0.090278800000000006

1.0

Tableau 5.3.1-2 : Résultats de la modélisation C

Évolution de la variable d’écrouissage isotrope viscoplastique, \(r\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

1.6459999999999999E-3

0.5

2000

“ANALYTIQUE”

2.2339E-3

0.5

200000

“ANALYTIQUE”

2.6282800000000002E-3

0.5

1000000

“ANALYTIQUE”

2.7522900000000001E-3

0.5

1600000

“ANALYTIQUE”

2.7992999999999998E-3

0.5

Tableau 5.3.1-3 : Résultats de la modélisation C

Évolution de la variable d’écrouissage isotrope visco-plastique, \(p\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

20

“ANALYTIQUE”

1.6461E-3

0.5

2000

“ANALYTIQUE”

2.2344999999999999E-3

0.5

200000

“ANALYTIQUE”

2.6329000000000001E-3

0.5

1000000

“ANALYTIQUE”

2.762699E-3

0.5

1600000

“ANALYTIQUE”

2.8137000000000001E-3

0.5

Tableau 5.3.1-4 : Résultats de la modélisation C

Cas NEWTON + Matrice TANGENTE#

Les grandeurs testées sont les mêmes que dans le cas précédent. Par contre la tolérance est de 4% (pour toutes les valeurs testées).

Modélisation D#

Caractéristiques de la modélisation#

On utilise une modélisation AXIS.

On effectue deux calculs qui ne diffèrent que par l’algorithme d’intégration: “NEWTON” et “RUNGE_KUTTA”.

Dans ce cas, le coefficient \({K}_{D}\) est choisi uniquement dépendant de la température.

T(°C)

900

1000

1025

\({K}_{D}\)

15

15

15

Tableau 6.1-1 : K_D de la modélisation D

La discrétisation en temps est assez fine:

(    JUSQU_A = 2, NOMBRE = 10),

(    JUSQU_A = 2., NOMBRE = 10),

(    JUSQU_A = 20., NOMBRE = 10),

(    JUSQU_A = 200., NOMBRE = 10),

(    JUSQU_A = 2000., NOMBRE = 10),

(    JUSQU_A = 20000., NOMBRE = 10),

(    JUSQU_A = 200000., NOMBRE = 10),

(    JUSQU_A = 1000000., NOMBRE = 30),

(    JUSQU_A = 1600000., NOMBRE = 30),

(    JUSQU_A = 1700000., NOMBRE = 40),

(    JUSQU_A = 1800000., NOMBRE = 40),

(    JUSQU_A = 1900000., NOMBRE = 40),

(    JUSQU_A = 2000000., NOMBRE = 40),

(    JUSQU_A = 2100000., NOMBRE = 40),

(    JUSQU_A = 2200000., NOMBRE = 40),

(    JUSQU_A = 2300000., NOMBRE = 40),

(    JUSQU_A = 2400000., NOMBRE = 40),

(    JUSQU_A = 2500000., NOMBRE = 40),

Caractéristiques du maillage#

On choisit de représenter l’éprouvette cylindrique par un quadrangle à 8 nœuds en axisymétrie.

Nombre de nœuds: 8

Nombre de mailles: 1 (QUAD8)

../../../../_images/10000201000001BD0000022CAEC440B46B4E3C28.png

Image 6.2-1: Maillage de la modélisation D

Grandeurs testées et résultats#

Cas RUNGE_KUTTA + Matrice ELASTIQUE#

Évolution de la contrainte, \({\sigma}_{0}\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

1000000

“ANALYTIQUE”

79.922899999999998

0.5

1600000

“ANALYTIQUE”

70.902199999999993

1.0

Tableau 6.3.1-1 : Résultats de la modélisation D

Évolution de la variable d’endommagement, \(D\) en fonction du temps. On teste cette valeur à différents instants selon la modélisation :

Instant

Type de référence

Référence

Tolérance (%)

1000000

“ANALYTIQUE”

0.066266580000000005

1.0

1600000

“ANALYTIQUE”

0.090278800000000006

1.0

Tableau 6.3.1-2 : Résultats de la modélisation D

Évolution de la variable d’écrouissage isotrope viscoplastique, \(r\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

1000000

“ANALYTIQUE”

2.7477999999999999E-3

0.5

1600000

“ANALYTIQUE”

2.7993599999999999E-3

0.5

Tableau 6.3.1-3 : Résultats de la modélisation D

Évolution de la variable d’écrouissage isotrope viscoplastique, \(p\) , en fonction du temps. On teste cette valeur à différents instants :

Instant

Type de référence

Référence

Tolérance (%)

1000000

“ANALYTIQUE”

2.7522900000000001E-3

0.5

1600000

“ANALYTIQUE”

2.8137437999999999E-3

0.5

Tableau 6.3.1-4 : Résultats de la modélisation D

Cas NEWTON + Matrice TANGENTE#

Les grandeurs testées sont les mêmes que dans le cas précédent. Par contre la tolérance est de 4% (pour toutes les valeurs testées).

Synthèse des résultats#

Les résultats obtenus avec Code_Aster sont proches de la solution de référence obtenue sur Mathematica. Cependant dans la modélisation A, on remarque que les résultats du calcul utilisant l’algorithme d’intégration implicite sont plus éloignés de la référence que ceux du calcul avec algorithme explicite et que le calcul ne converge pas au-delà de de l’instant \(200000.\) .
